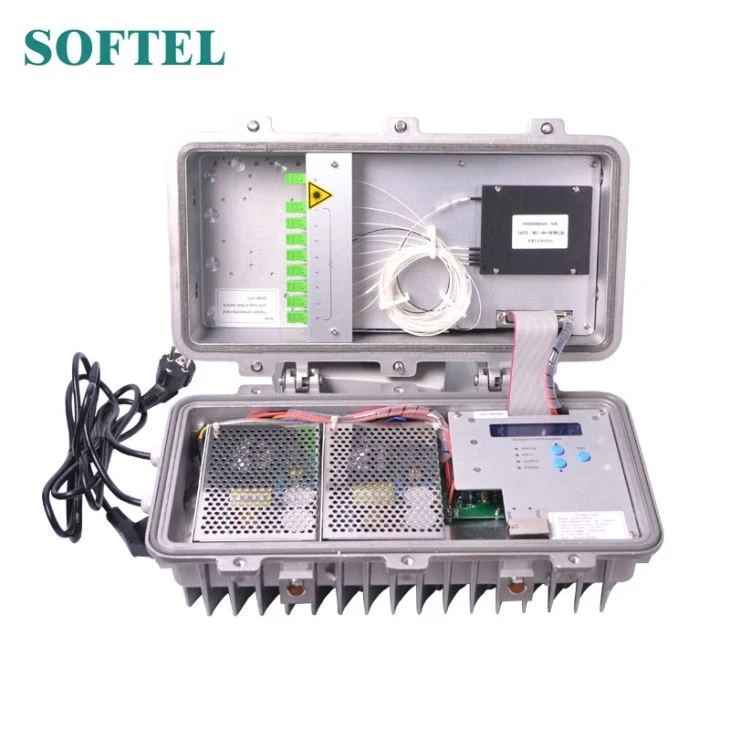

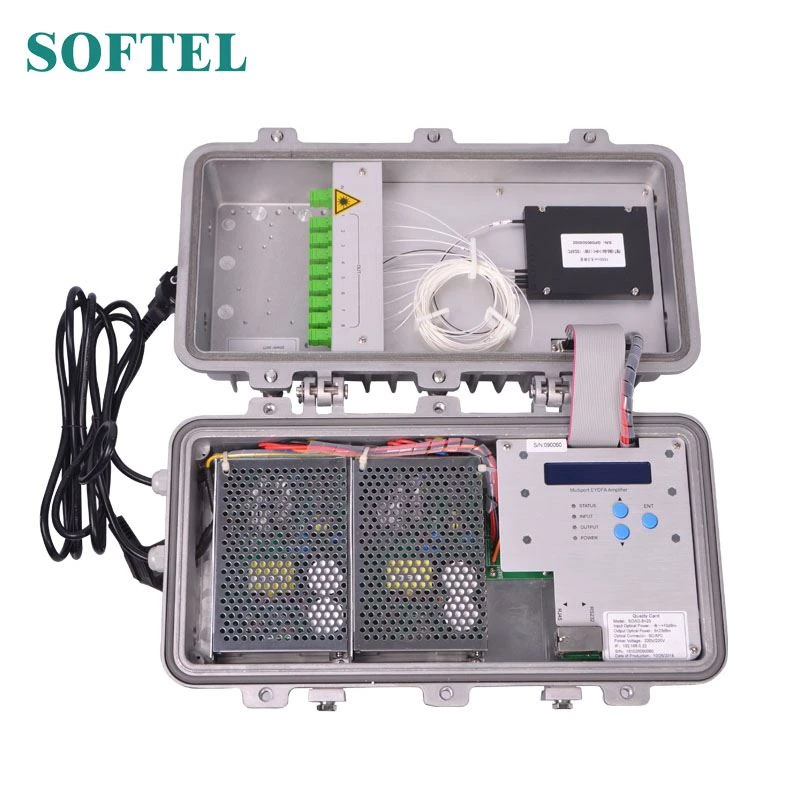

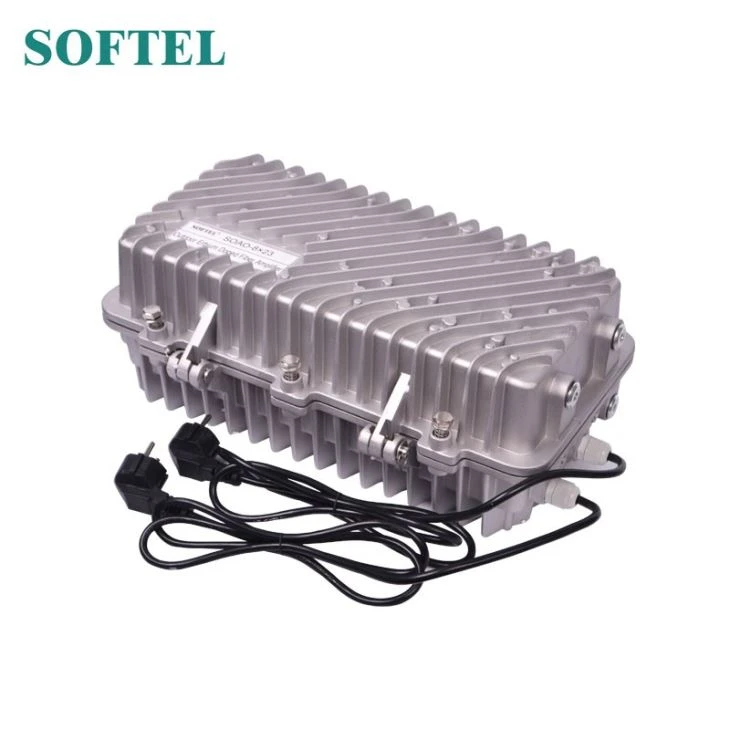

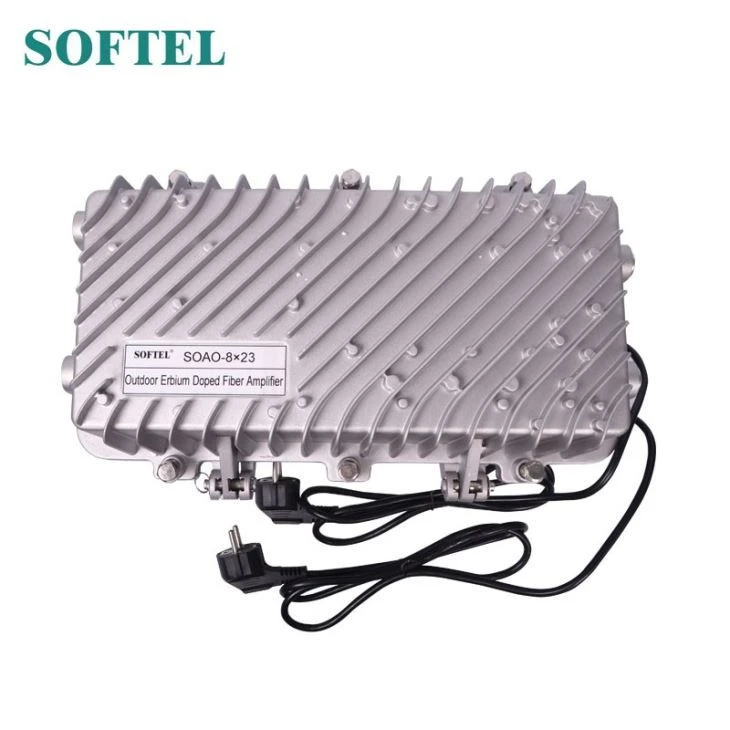

EDFA בחוץ
EDFA בחוץ
תיאור מוצר
SOA1550series EDFA בחוץ הוא מגבר אופטי בוסטרים מגבר CATV עם פס ספקטרום רווח בתוך 1540 ~ 1565 ננומטר. מגבר אופטי מסוג זה מיועד לערוצי ingle או 1 ~ 8 ערוצי סרט רציפים (אורך גל ITU). זה מיושם באופן נפוץ ורחב בהשוואה למגבר אופטי אחר במערכת CATV.
תכונות מוצר
רוחב הפס ההפעלה הוא 1540 ~ 1563 ננומטר
זהו רעש נמוך, תפוקה גבוהה ואמינות גבוהה
בחירה מבוקרת APC, ACC, ATC (SOA1550 / P)
יש לו הוראת פיקוח עוצמתית RS232
ישנן שלוש אפשרויות חיצוניות: 1U (19 אינץ '), תלת ממד (12.4 אינץ', 3U, סוג שולחן העבודה) ומודולטור

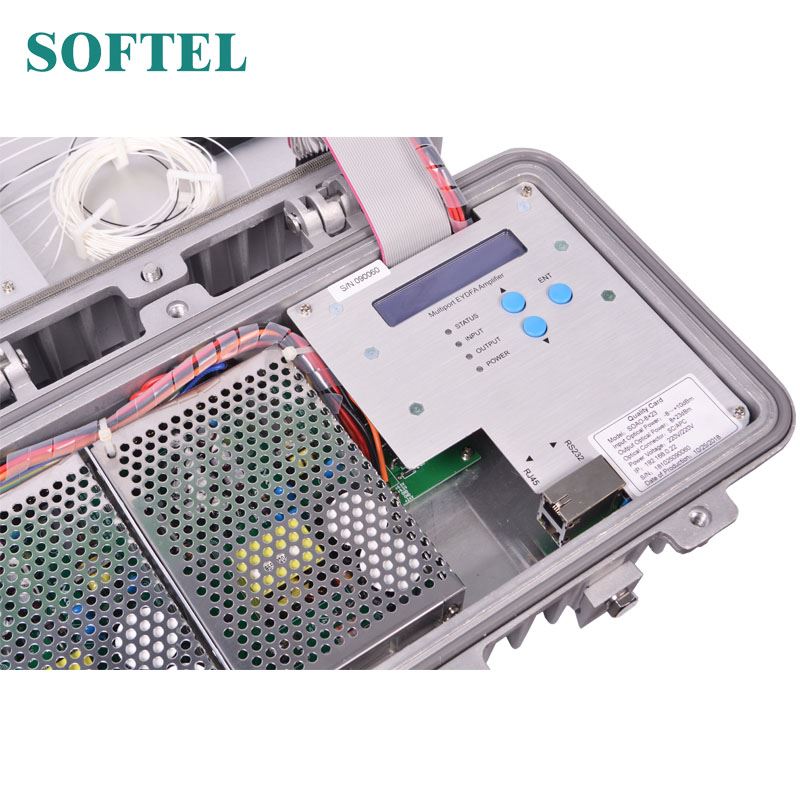

חיצוני 1U ותלת מימד, המציע מראה סטטוס ואבחון תקלות עם LCD, ממשק תקשורת RS232 סטנדרטי, פונקצית ניהול רשת SNMP
יישום של דגמי תלת מימד להתאמה למעבדה
יחס P / P מצוין באזור
יישומים עיקריים
זה ישים עבור AM CATV, Digital CATV, DBS& MMDS, FTTP, FTTx PON ואפליקציה מעבדתית.
אינדקס טכניקה של EDFA החוץ
ביצועים | אינדקס | לְהַשְׁלִים | ||||
| דקה | טיפוס | מקסימום | ||||
תכונה אופטית | טווח אורך גל פעולה (λ) | (ננומטר) | 1540 | 1563 | CATV | |
כוח קלט | (dBm) | -10 | +10 | |||
כוח פלט מקסימים | (dBm) | +10 | +26 | סיכה=0dBm | ||
טווח מתכוונן לפלט כוח | (dBm) | -6 | 0 | SOA1550 / P | ||

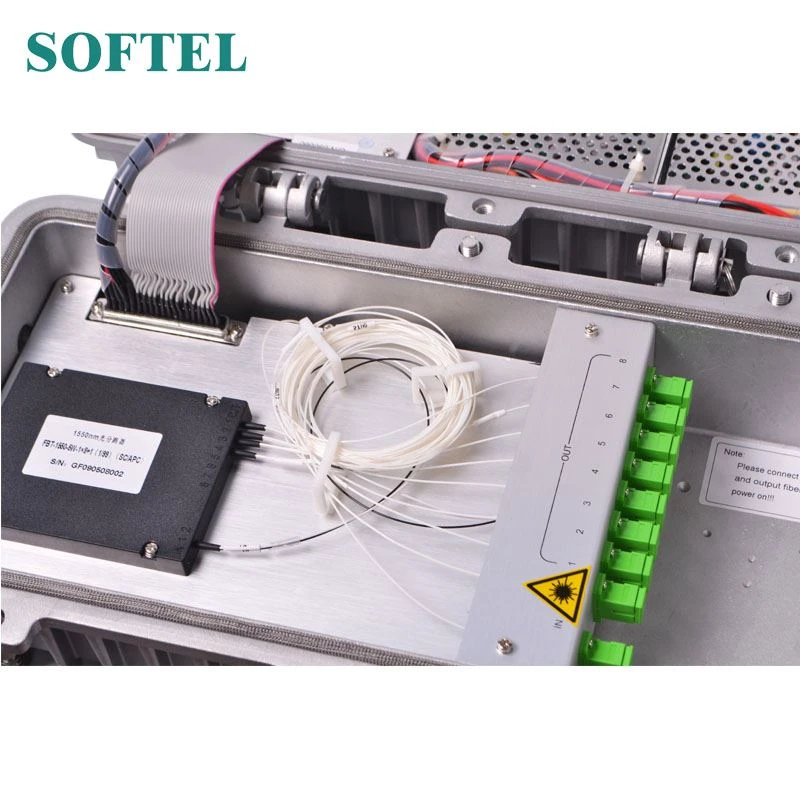

| מספר יציאות הפלט | 1 | 8 | SC / APC, FC / APC | |||
1 | 16 | LC / APC | ||||
ההבדל של כל כוח פלט | (dB) | -0.5 | +0.5 | |||
נתון רעש (סיכה=0dBm) | (dB) | 6.3 | SOA1526 | |||
אבדן תלות בקיטוב | (dB) | 0.3 | ||||
רווח תלות בקיטוב | (dB) | 0.3 | ||||
פיזור מצב הקיטוב | (נ.ב) | 0.3 | ||||
בידוד קלט / פלט | (dB) | 30 | ||||
משאבת דליפת חשמל | (dBm) | -30 | ||||
הפסד הד | (dB) | 55 | APC | |||
תכונה כללית | ממשק ניהול רשת SNMP | RJ45 | ||||
| ממשק תקשורת | RS232 | |||||
ספק כוח | (V) | 90 | 265 | 220VAC | ||
30 | 72 | -48VDC | ||||
23 | 25 | +24VDC | ||||
צריכת חשמל | (W) | 50 | ||||
זמני עבודה. | (℃) | -5 | 65 | |||
זמני אחסון. | (℃) | -40 | 80 | |||
הפעלת לחות יחסית | (%) | 5 | 95 | |||
| גודל (W) × (D) × (H) | (מ"מ) | 483×368×44 | 1RU (19") | |||
| 315×391×133 | תלת מימד (12.4&מחיר ;, סוג שולחן) | |||||
| 399×244×165 | בָּחוּץ | |||||
הערה: כוח הפלט יכול להיות מותאם אישית על ידי המשתמש
