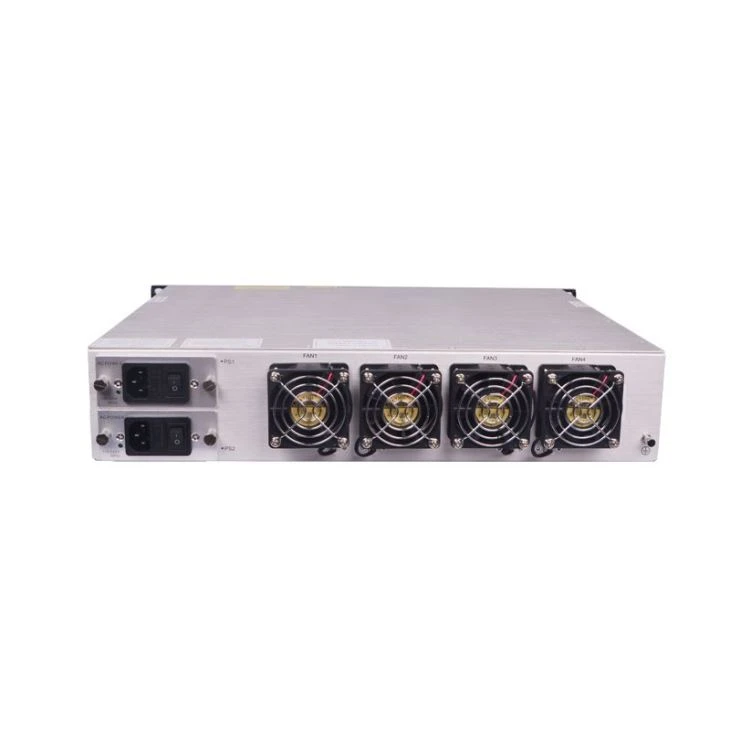

מגבר EDFA בעל עוצמה גבוהה 1550nm
מגבר EDFA בעל עוצמה גבוהה 1550nm
מגבר EDFA מסוג SOFTEL 8 מגובה EDFA 1550nm בהספק גבוה הוא מגבר Er-Yb עם רעש נמוך וביצועים גבוהים. כל פלט מובנה WDM (מרבב חלוקת אורך גל 1310/1490/1550 ננומטר), והוא מכפיל בנוחות את זרם הנתונים של OLT ו- ONU לפלט מגבר הסיבים דרך ממשק אופטי 1310nm ו- 1490nm. זהו הציוד האידיאלי עבור רשת FTTX.
מאפיינים
1. אורך גל הפעלה של 1540 ~ 1563 ננומטר למגבר אופטי
2. 500 ~ 10000 mW (27 ~ 40dBm) כוח תפוקה גבוה
3. מספר תת רעש נמוך (סוג ≤4.5dB, מקסימום ≤5.0dB)
ביצועים גבוהים, אמינות גבוהה
5. 8 ~ 64 יציאה אופטית uplink, המשמשת ב- OLT
6. יציאה אופטית לפלט 1550nm, זרם נתונים מרובה 1310 / 1490nm
7. יכול להיות תואם עם כל טכנולוגיות ה- FTTx PON: EPON / GEPON, GPON, BPON, DPON
8. RS232 מושלם, SNMP
9. שטח יעיל, התקנה גמישה ותפעול קל
10. יחס P / P מצוין
פרמטר טכניקה שלמגבר EDFA חזק במיוחד ב- Catv 1550nm
אינדקס | לְהַשְׁלִים | |||||
דקה | טיפוס. | מקסימום | ||||
תכונה אופטית | טווח אורך גל הפעלה | (ננומטר) | 1540 | 1563 | CATV | |
כוח קלט | (dBm) | -10 | 7.5 | |||
כוח תפוקה כולל 1) | (dBm) | 27 | 32 | 1U | ||
28 | 37 | 2U | ||||
מספר יציאת הפלט | (יח ') | 4 | 16 | 1U, SC / APC, LC / APC | ||
8 | 32 | 1U, LC / APC | ||||
8 | 32 | 2U, SC / APC, LC / APC | ||||
16 | 64 | 2U, LC / APC | ||||
ההבדל של כל כוח פלט | (dB) | -0.5 | 0.5 | |||
טווח מתכוונן לפלט כוח | (dBm) | -6 | 0 | |||
נתון רעש (סיכה=0dBm) | (dB) | 4.5 | 5 | SOA5437 | ||
אבדן תלות בקיטוב | (dB) | 0.3 | ||||
רווח תלות בקיטוב | (dB) | 0.4 | ||||
פיזור מצב הקיטוב | (ps / nm) | 0.3 | ||||
בידוד קלט / פלט | (dB) | 30 | ||||
משאבת דליפת חשמל | (dBm) | -30 | ||||
הפסד הד | (dB) | 55 | APC | |||
תכונה כללית | ממשק טורי | RS232 | ||||
ממשק ניהול רשת SNMP | RJ45 | |||||
ספק כוח | (V) | 90 | 265 | 220VAC | ||
30 | 72 | -48VDC | ||||
צריכת חשמל | (W) | 150 | ||||
זמני עבודה. | ( °C ) | -5 | 65 | |||
זמני אחסון. | ( °C ) | -40 | 80 | |||
לחות יחסית | (%) | 5 | 95 | |||
גודל (W) × (D) × (H) | 19 × 14.3 × 1.75 (GG quot;) 483 × 363 × 44 (מ"מ) | 1RU (19") | ||||
19 × 14.7 × 3.5 (GG quot;) 483 × 373 × 89 (מ"מ) | 2RU (19") | |||||
הערות
1. המרכיב העיקרי בלייזר המגבר רגיש לחשמל הסטטי, לכן אנא הרחקו את המגבר מהחשמל הסטטי. יתר על כן, אנא הרחק אותו מדברים קאוסטיים. אנא שמור על המגבר בטמפרטורה שבין -25 ℃ ל- 65 ℃.
2. אנא וודא שהכוח מקורקע.
3. אנא אל תנסה כעת לבדוק את המחברים האופטיים כאשר מתח מופעל, עלול להיגרם נזק לעיניים.
4. נא לא לחסום את חור פיזור החימום ולהשאיר את המכונה בשידור.
5. נא לא לפרש את המכונה או להסיר חלקי מכונה.
6. אנא אל הכנס את כבל התיקון כאשר הכוח פועל
7. אנא אל תבדוק את ה- EDFA יותר מדי פעם.
