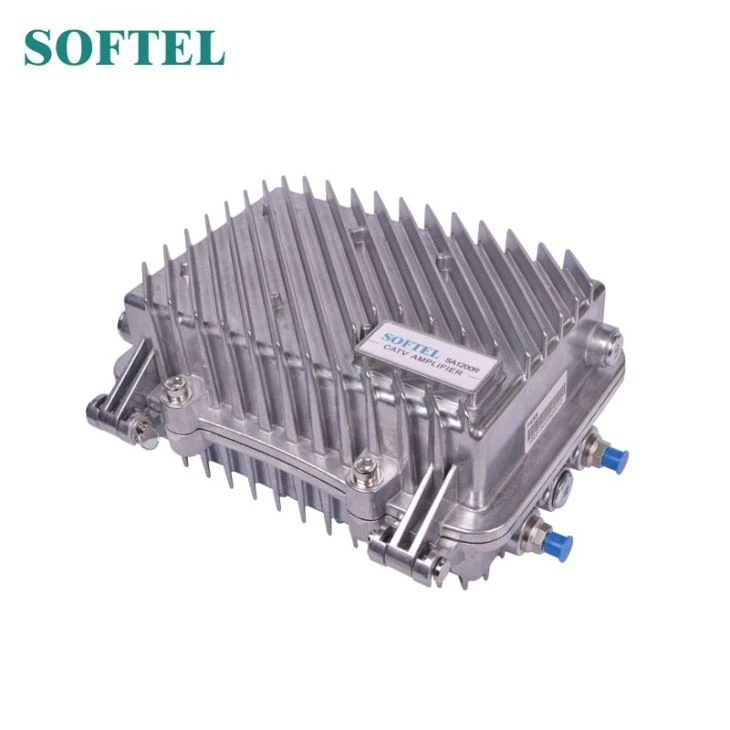

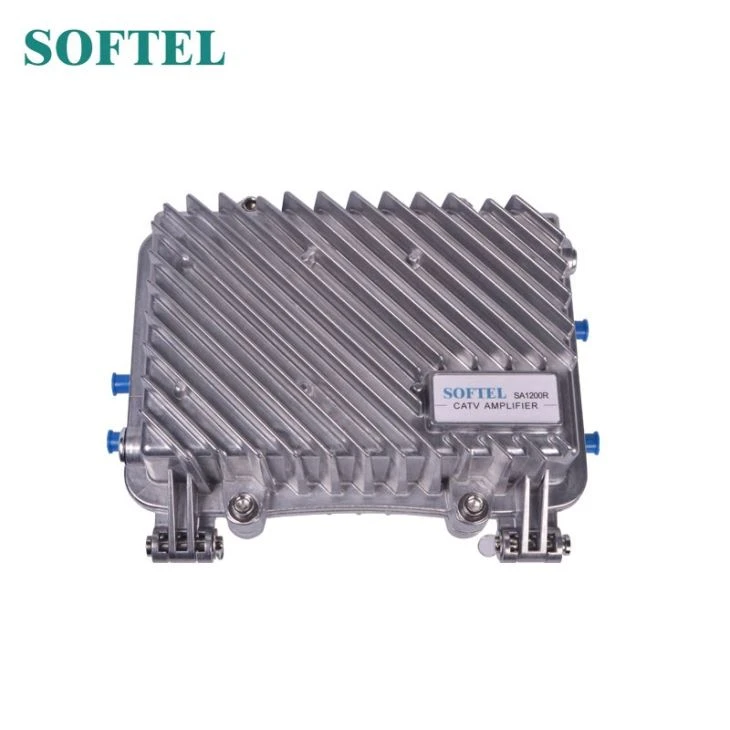

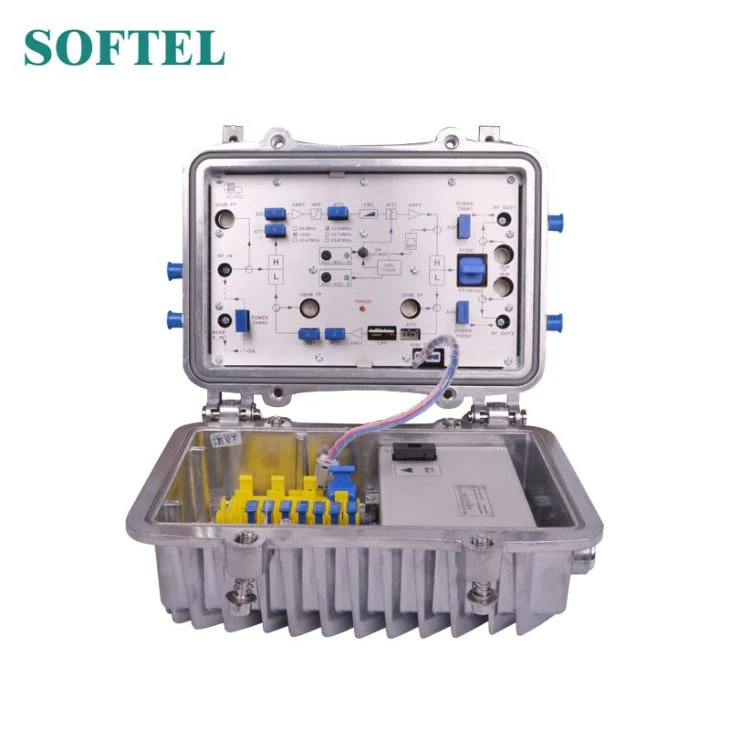

מגבר תא המטען של CATV עם נתיב החזרה

נתיב קדימה

טווח תדרים

MHz

47/85 ~ 860/1003

רווח מדורג (@ FZ110)

dB

30

34

36

38

מינימום רווח מלא (@ FZ110)

dB

≥30

≥34

≥36

≥38

דרגת קלט מדורג

dBμV

72

רמת פלט מדורג

dBμV

106/108

שטוחיות בלהקה

dB

± 0.75

ספרת רעש

dB

≤ 10

אובדן החזר

dB

≥ 16

ATT

dB

1-18 (קבוע, צעד 1dB, ניתן לבחירה)

EQ

dB

1-15 (קבוע, צעד 1dB, ניתן לבחירה)

C / CTB

dB

≥67

מצב מבחן: 79 ערוצים.
רמת פלט: 53 מגה הרץ / 550 מגה הרץ / 750 מגה הרץ.
99dBuV / 105dBuV / 108 dBuV

C / CSO

dB

≥69

תדר טייס של AGC

MHz

168.25 (או שצוין על ידי המשתמש)

מאפיין AGC

dB

± 4 (קלט) / חברה0.5 (פלט)

עיכוב קבוצתי

ns

≤ 10 (112.25 MHz / 116.68 MHz)

יחס אות להאם

%

<>

יציבות

dB

-1.0 ~ +1.0

דרך חזרה

טווח תדרים

MHz

5 ~ 42/65

רווח מדורג (@ FZ110)

dB

12

16

20

24

רמת פלט מקסימאלית

dBμV

≥ 110

שטוחיות בלהקה

dB

± 0.75

ספרת רעש

dB

≤ 12

אובדן החזר

dB

≥ 16

מנשא ליחס בין-מודולציה של הסדר השני

dB

≥ 52

מצב מבחן: רמת פלט 110dBμV,
נקודות מבחן: f1 = 10MHz, f2 = 60MHz, f3 = f2-f1 = 50MHz

עיכוב קבוצתי

ns

≤ 20 (57 מגהרץ / 59 מגה הרץ)

יחס אות להאם

%

<>

מאפיין כללי

עכבה אופיינית

Ω

75

נמל מבחן

dB

-20 ± 1

מתח כוח

V

A ： AC （135 ~ 250） V ； B ： AC （35 ~ 90） V

מתח עמידה בדחף (10 / 700μs)

kV

> 5

צריכת חשמל

W

22

ממד

מ"מ

260 （L） ╳ 200 （W） ╳ 130 （H）
