נתיב חזרה 4 דרך מקלט אופטי חיצוני
1 GHZ ללא שביל חזרה

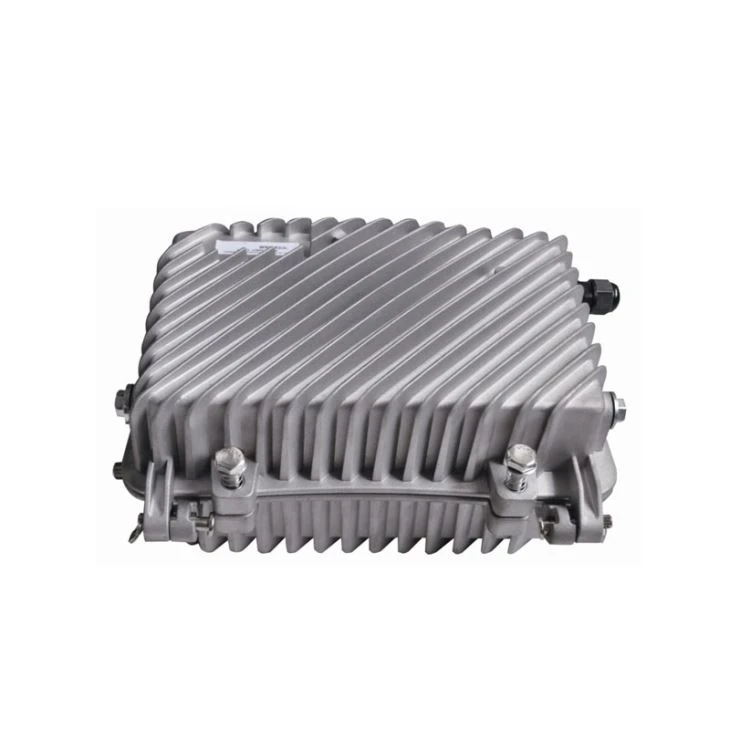

נתיב חזרה 4 דרך מקלט אופטי חיצוני

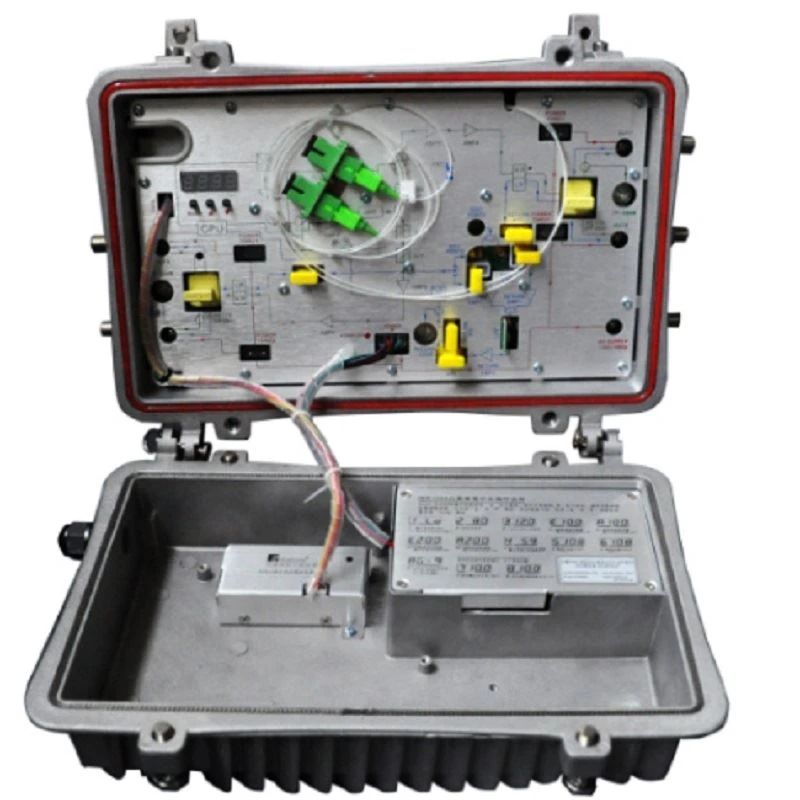

SR1014 זהו אחד הציוד העיקרי לבניית רשת CATV. המגבר הקדם מאמצ את MMIC מלא-GaAs, לאחר המגבר מאמצ מודול GaAs. תכנון מעגלים אופטימלי בשילוב ניסיון העיצוב המקצועי שלנו במשך 10 שנים, הופכים את הציוד למדדי ביצועים טובים.
מאפייני ביצועים
1. עם ממיר הפוטואלקטרי של ה- PIN ותגובה גבוהה.
2. תכנון מעגלי אופטימיזציה, ייצור תהליכי SMT, מסלול אות אופטימיזציה, העברת אות פוטו-אלקטרונית שוטפת.
3. עם מומחיות RF להפחתת IC, ליניארי טוב של RF ושוויון ודיוק גבוה.
4. GaAs מגברים, כוח פלט כפול, רווח גבוה ועיוות נמוך.
5. מצב עבודה במערכת בקרת המיקרו, LED מציג את כל הפרמטרים, פעולת נוחות ויציבות גבוהה.
6. אופטימיזציה של ביצועי AGC, כאשר טווח הספק הקלט הוא 92dBm, מנוף הפלט של מסלול החזרה 4 דרך זו מקלט אופטי חיצוני, CTB ו- CSO שומרים ללא הרף.
7. גיבוי ממשק תקשורת נתונים, נוח להתחבר עם מגיב לניהול רשת, להתחבר עם מערכת ניהול רשת.
פרמטרים
פריט | נתיב חזרה 4 דרך מקלט אופטי חיצוני |
קבל כוח אופטי | -9 ~ +2 dBm |
אובדן החזר | GG gt; 45 dB |
אורך גל אופטי | 1100 ~ 1600 ננומטר |
סוג המחבר | FC / APC, SC / APC |
סוג סיבים | מצב יחיד |
C/N | ≥ 51-2dBm קלט dB |
C / CTB | ≥ 65 dB |
C / CSO | ≥ 60 dB |
טווח תדרים | 45 ~ 1003 מגהרץ |
שטיחות בלהקה | ± 0.75 dB |
רמת פלט מדורג | ≥ 108 dBμV |
רמת פלט מקסימאלית | ≥ 112 dBμV |
אובדן החזר תפוקה | ≥14 dB |
עכבת תפוקה | 75 Ω |
טווח EQ שליטה אלקטרונית | 0 ~ 10 dB |
טווח ATT שליטה אלקטרונית | 0 ~ 20 dBμV |
אורך גל אופטי להעברה | 1310 ± 10 ננומטר |
כוח אופטי פלט | 1 ~ 5 dBm |
סוג המחבר | FC / APC, SC / APC |
טווח תדרים | 5 ~ 65 מגהרץ או לפי דרישת המשתמש |
שטיחות בלהקה | ± 1dB |
רמת קלט | 72 ~ 85 dBμV |
עכבת תפוקה | 75 Ω |
מתח אספקה | AAC150 ~ 265V BAC35 ~ 90V |
טמפרטורת פעולה | -40~60 |
טמפרטורת אחסון | -40~65 |
לחות יחסית | 95% מקסימום ללא עיבוי |
צְרִיכָה | ≤ 28 VA |
מֵמַד | 340 (L)╳ 235 (W)╳ 140 (H) |
