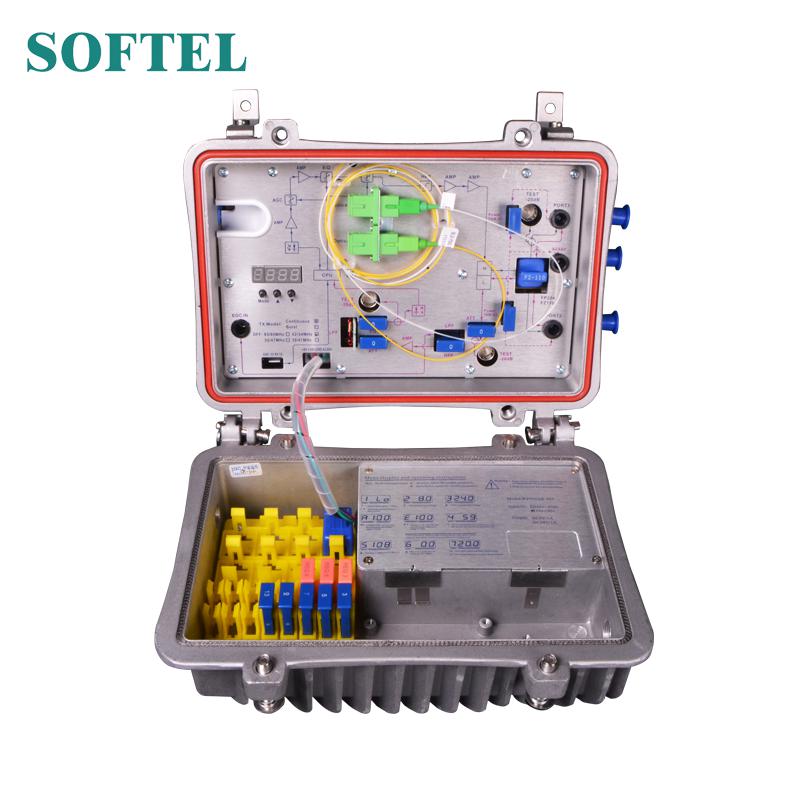

נתיב חזרה 2 דרך מקלט אופטי חיצוני
SR812ST הוא המקלט האופטי האחרון שלנו בעל שני פלטים CATV רשת. המגבר הקדם מאמצ את MMIC מלא-GaAs, לאחר המגבר מאמצ מודול GaAs. בקרת מיקרו-מעבד, הצגת דיגיטלית את הפרמטרים, ניפוי ההנדסה קל במיוחד.
מאפייני ביצועים
1. צינור המרה הפוטואלקטרי PIN לתגובה גבוהה.
2. עיצוב מעגלים אופטימלי, ייצור תהליכי SMT, נתיב אות אופטימלי, הופך את העברת האות הפוטואלקטרי של דרך זו חזרה 2 דרך מקלט אופטי חיצוני חלק יותר.
3. שבב הנחת RF מתמחה, עם ניכוי RF טוב ויווי משקל ליניארי, דיוק גבוה.
4. מכשיר מגבר Gaa, פלט מכפיל כוח, עם רווח גבוה ועיוות נמוך.
5. ציוד בקרת מיקרו-שבב יחיד (SCM) עובד, תצוגת LCD הפרמטרים, נוחות ותפעול אינטואיטיבי וביצועים יציבים.
6. ביצועים AGC מצויינים, כאשר טווח הכוח האופטי הקלט הוא ～9 ～ ＋ 2dBm, רמת הפלט שומרת על שינוי, CTB ו- CSO למעשה ללא שינוי.
7. ממשק תקשורת נתונים שמור, יכול להתחבר לכיתה Ⅱ מגיב לניהול רשת, גישה למערכת ניהול רשת.
פליטה חוזרת יכולה לבחור במצב פרץ כדי להפחית בחדות את התכנסות הרעש ולהקטין את מספר המקלט הקדמי.
פרמטר טכניקה
פריט | יחידה | פרמטרים טכניים | |||
חלק קולט אופטי קדימה | |||||
פרמטרים אופטיים | |||||
קבלת כוח אופטי | dBm | -9 ~ +2 | |||
אובדן החזר אופטי | dB | > 45 | |||
אורך גל אופטי לקבלה | ננומטר | 1100 ~ 1600 | |||
סוג מחבר אופטי | FC / APC, SC / APC או שצוינו על ידי המשתמש | ||||
סוג סיבים | מצב יחיד | ||||
ביצועי קישור | |||||
C / N | dB | ≥ 51 (קלט -2dBm) | |||
C / CTB | dB | ≥ 65 | רמת פלט 108dBμV | ||
C / CSO | dB | ≥ 60 | |||
פרמטרים RF | |||||
טווח תדרים | MHz | 45 ~ 862 | 45 ~ 1000 | ||
שטיחות בלהקה | dB | ± 0.75 | ± 0.75 | ||
רמת פלט מדורג | dBμV | ≥ 108 | ≥ 108 | ||
רמת פלט מקסימאלית | dBμV | ≥ 114 | ≥ 112 | ||
אובדן החזר תפוקה | dB | (45 ~ 550 מגהרץ) ≥16 / (550 ~ 1000 מגהרץ) ≥14 | |||
עכבת תפוקה | Ω | 75 | 75 | ||
טווח EQ שליטה אלקטרונית | dB | 0 ～ 15 | 0 ～ 15 | ||
טווח ATT שליטה אלקטרונית | dBμV | 0 ～ 20 | 0 ～ 20 | ||
החזר חלק פליטה אופטית | |||||
פרמטרים אופטיים | |||||
אורך גל אופטי להעברה | ננומטר | 1310 ± 10, 1550 ± 10 או שצוינו על ידי המשתמש | |||
פלט כוח אופטי | mW | 0.5, 1, 2 | |||
סוג מחבר אופטי | FC / APC, SC / APC או שצוינו על ידי המשתמש | ||||
פרמטרים RF | |||||
טווח תדרים | MHz | 5 ~ 65 (או שצוין על ידי המשתמש) | |||
שטיחות בלהקה | dB | ± 1 | |||
רמת קלט | dBμV | 72 ~ 85 | |||
עכבת תפוקה | Ω | 75 | |||
טווח דינמי של NPR | dB | ≥15 (NPR ≥30 dB) | ≥10 (NPR ≥30 dB) | ||
ביצועים כלליים | |||||
מתח אספקה | V | ת: AC (150 ~ 265) V; B: AC (35 ~ 90) V | |||
טמפרטורת פעולה | ℃ | -40 ~ 60 | |||
טמפרטורת אחסון | ℃ | -40 ~ 65 | |||
לחות יחסית | % | מקסימום 95% ללא עיבוי | |||
צריכה | VA | ≤ 30 | |||
ממד | מ"מ | 260 （L） * 200 （W） * 130 （H） | |||
