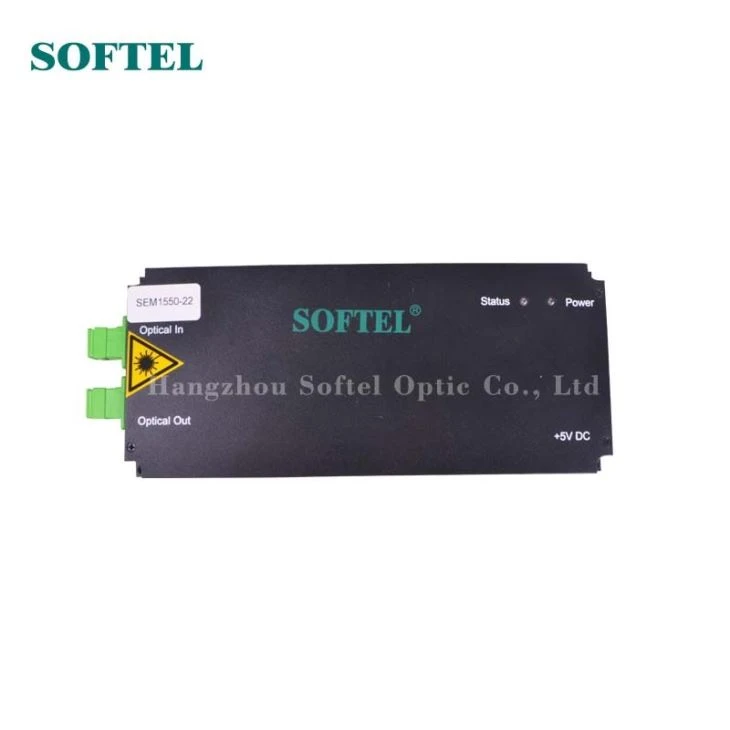

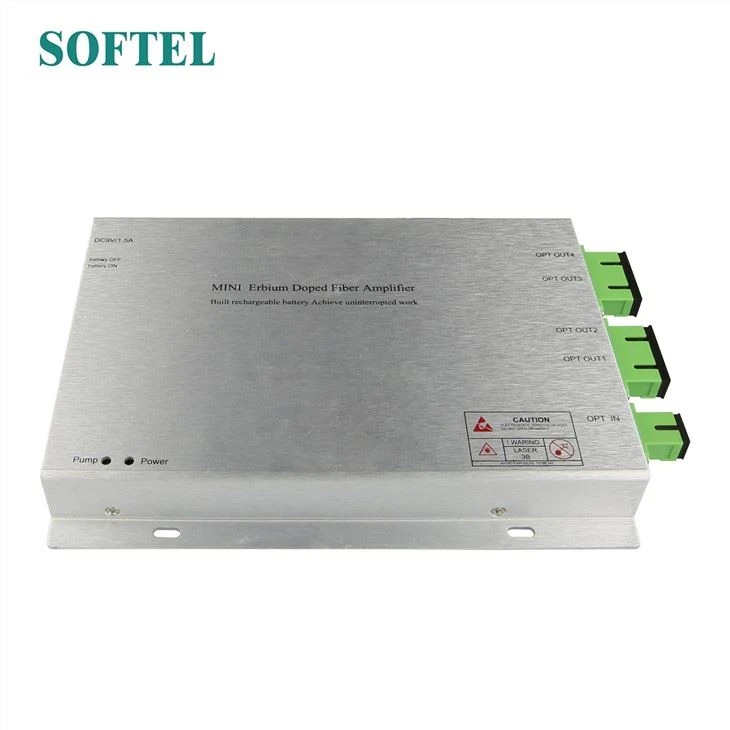

מיני EDFA

מיני EDFA SEM1550 היא 1550nm סדרה של מודול EDFA של SOFTEL. הוא מאמץ לייזר משאבת JDSU או אוקלארו. יציאות המקסימום הן 23dBm.

שלח החקירה

הצגת המוצר

מיני EDFA

תכונות

1.It מאמצת את JDSU אואוקלארו. משאבת לייזר

2.It מאמצת את סיבי הפרסות.

3. SMT תהליך הייצור עושה את זה בגודל קטן, צריכת חשמל נמוכה אך יציבות גבוהה.

4. מיקרו צג PCB משמש.

5. פלט טווח מתכוונן הוא-4dbm ל + 0.5 dbm.

דיאגרמת מיני-EDFA

הקצאת Pin

סיכה #	שם	תיאור/	הערה
1	+ 5V	+ מספק כוח 5V
2	+ 5V	+ מספק כוח 5V
3	+ 5V	+ מספק כוח 5V
4	+ 5V	+ מספק כוח 5V
מיכל 5	הזמין חדרים	אין קשר
6	הזמין חדרים	אין קשר
7	Tcase_alarm	אזעקה = High@case טמפרטורה העולה על הגבול העליון שלה; פלט
8	Lop_alarm	אובדן של אזעקה כוח הפלט, אזעקה = High@output כוח מתחת למגבלה התחתונה שלה; פלט
9	L_pump_alarm	אזעקה = High@either משאבה הנוכחית חריגה מהמגבלה העליונה; פלט
10	T_pump_alarm	אזעקה = High@either משאבה טמפרטורה העולה על הגבול העליון שלה; פלט
11	איפוס	איפוס = נמוך; רגיל = גבוה
12	+ 5V	+ מספק ההספק 5V
13	GND	קרקע
14	GND	קרקע
15	GND	קרקע
16	GND	קרקע
17	GND	קרקע
18	RS232-TX	9600 שיעור שידור; פלט
19	LOS_alarm	אובדן של אזעקה אות הקלט, אזעקה = High@input כוח מתחת להגדרה נמוכה יותר; פלט
20	הזמין חדרים	אין קשר
21	EN_DIS	EN = High@all משאבות מופעל; EN = Low@all משאבות הם כבוי; קלט
22	RX232-RX	9600 שיעור שידור; קלט
23	הזמין חדרים	אין קשר
24	+ 5V	+ מספק ההספק 5V
25	GND	קרקע
26	GND	קרקע

פרמטרים
