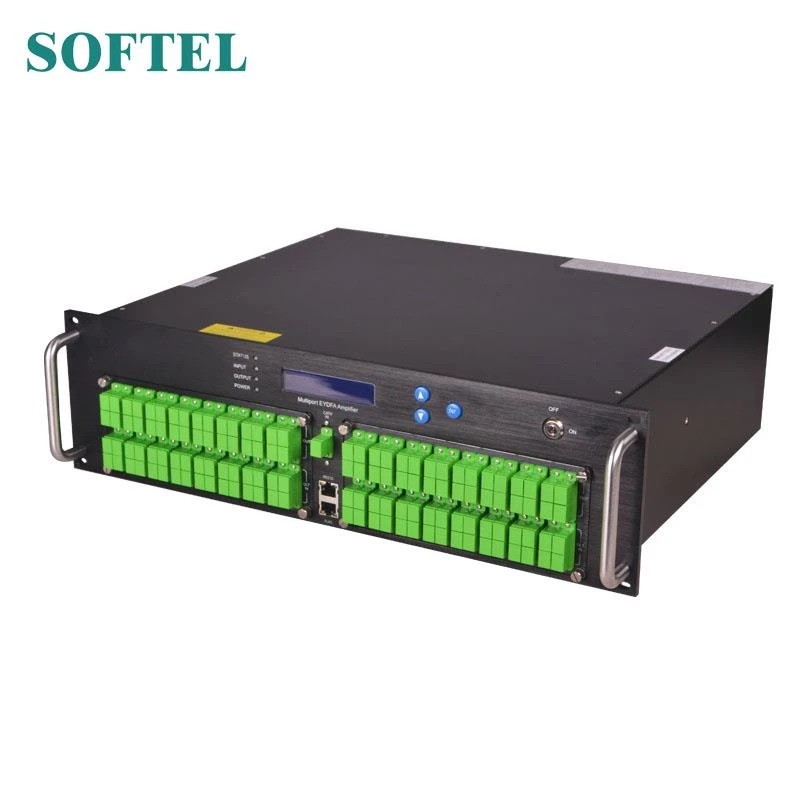

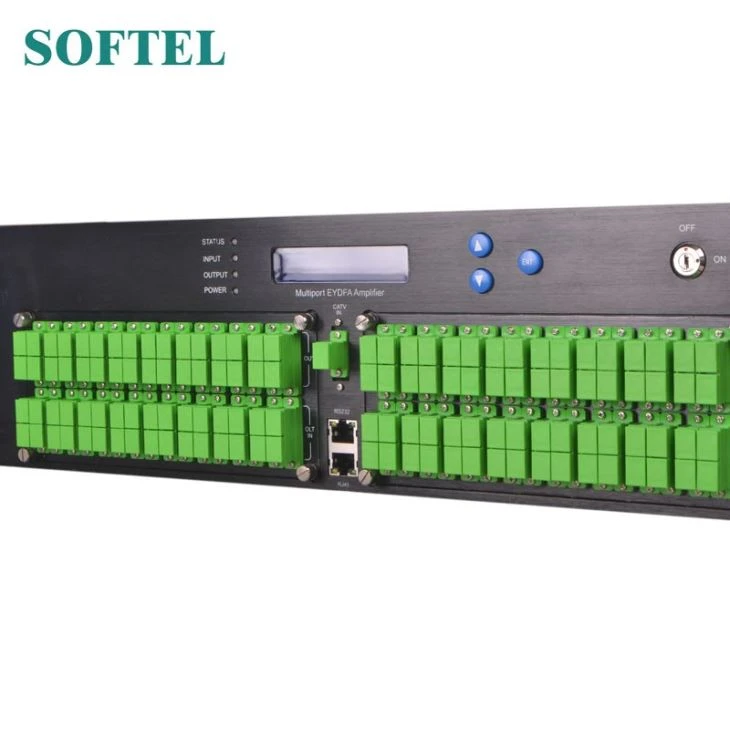

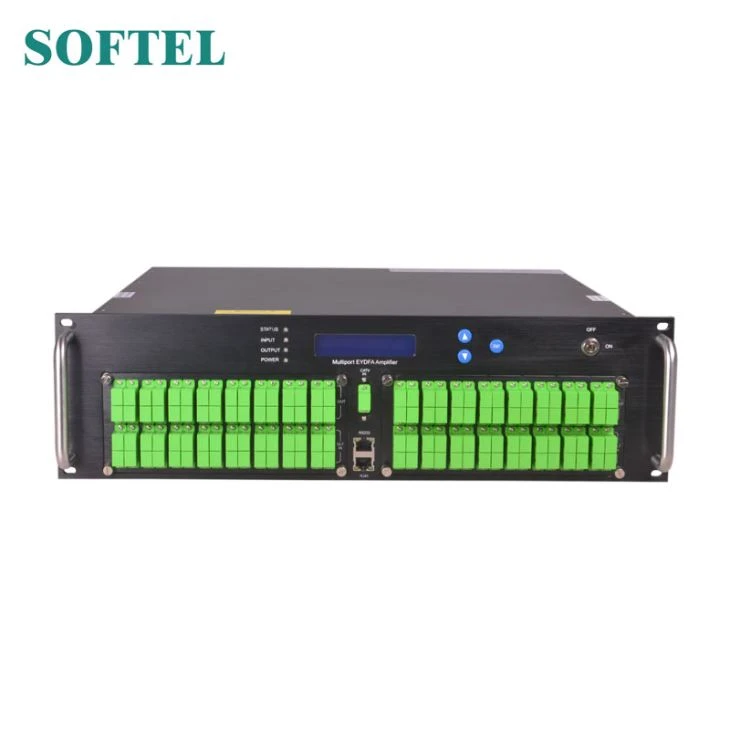

מגבר אופטי EDFA
מגבר אופטי EDFA הוא מגבר סיבים ואספקת חשמל המשולבים במדף 1RU & 2RU. הוא תוכנן עבור CATV ויישומי הרשת האופטית הפסיבית (PON) כולל HFC ו- RFoG.
תכונות של מגבר אופטי EDFA
(1) קלט יחיד / כפול לבחירה, מובנה במתג אופטי לקלט כפול, ניתן להגדיר את כוח המיתוג על ידי הכפתור בלוח הקדמי או באמצעות SNMP אינטרנט.
(2) פלט הניתן להתאמה על ידי לחצנים בלוח הקדמי או ב- SNMP ברשת, הטווח הוא 4dBm למטה
(3) פונקציית תחזוקה של הנחתה חד פעמית כלפי מטה של 6dBm על ידי כפתורים בלוח הקדמי או רשת SNMP, כדי להקל על פעולת התקע החם הסיב האופטי מבלי לכבות את המכשיר
(4) פלט רב-יציאות, מובנה יכול 1310/1490 / 1550WDM.
(5) יציאת RJ 45 רגילה לשליטה מרחוק, אנו יכולים לספק חוזה פלט ומנהל אינטרנט לבחירה, וגם חומרת SNMP תוסף יכולה להיות שמורה לעדכון.
(6) עם מפתח לייזר כדי להפעיל / לכבות את הלייזר.
(7) עם פונקצית בדיקת RF.
(8) מאמץ לייזר JDSU או Oclaro Pump
(9) לד מציג את מצב העבודה של המכונה

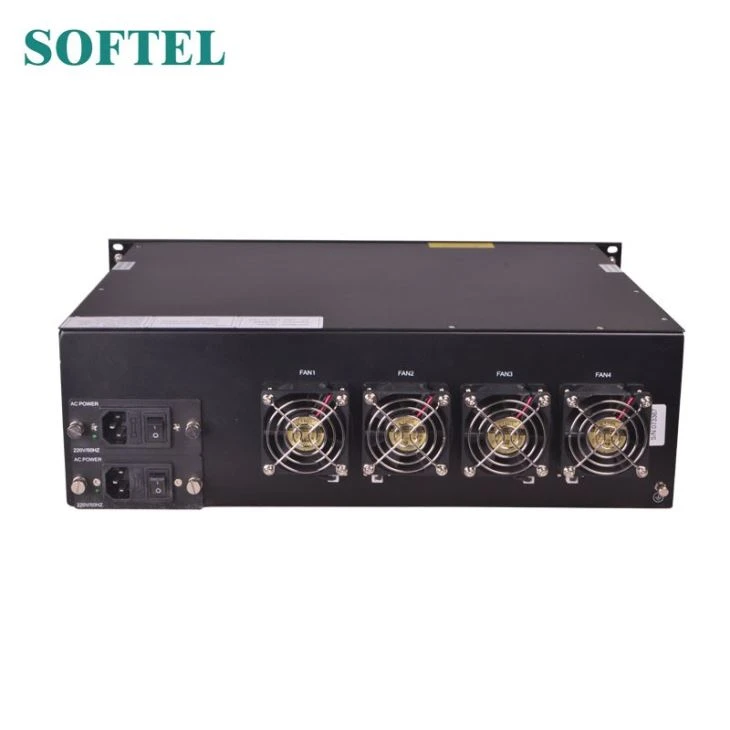

(10) ספק כוח כפול תקע חם לבחירה, 90V ～ 250V AC או -48V DC
פרמטרים עיקריים
פריטים | פרמטר | |||||||||
פלט （ dBm ） | 31 | 32 | 33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
תפוקה （ mW ） | 1250 | 1600 | 2000 | 2500 | 3200 | 4000 | 5000 | 6400 | 8000 | 10000 |
קלט (dBm) | -8 ～ +10 | |||||||||
טווח התאמת הפלט (dBm) | למטה 4 | |||||||||
הנחתה חד פעמית כלפי מטה (dBm) | למטה 6 | |||||||||
אורך גל （ nm ） | 1540 - 1565 | |||||||||
יציבות תפוקה (dB) | <±> | |||||||||
אובדן החזר אופטי （ dB ） | ≥45 | |||||||||
מחבר סיבים | FC / APC 、 SC / APC 、 SC / IUPC 、 LC / APC 、 LC / UPC | |||||||||
איור רעש （ dB ） | <6.0 (קלט=""> | |||||||||
יציאת רשת | RJ45 (SNMP) | |||||||||
צריכת חשמל （ W ） | ≤80 | |||||||||
מתח （ V ） | 220VAC (90 ～ 265) 、 -48VDC | |||||||||
טמפ 'עבודה （ ℃ ） | -0 ～ 55 | |||||||||
גודל （ מ"מ ） | 370 (L) × 486 (W) × 88 (H) | |||||||||
NW （ Kg ） | 8 | |||||||||
הערות חשובות
1. אנא הימנע מעיניים ישירות לפלט.
2. אנא כבה את הכוח תחילה ואז הכנס או כבל את כבל התיקון
3. ל- EDFA השפעה קטנה מאוד על CSO ו- CTB, אך יש לה השפעה גדולה ב- C / N. הכוח האופטי הקלט משפיע על ה- C / N. כניסה אופטית גבוהה מקבלת C / N גבוה יותר. אנא עיין בנתונים הבאים. הכניסה האופטית המינימלית צריכה להיות 4dBm.
