סיכום

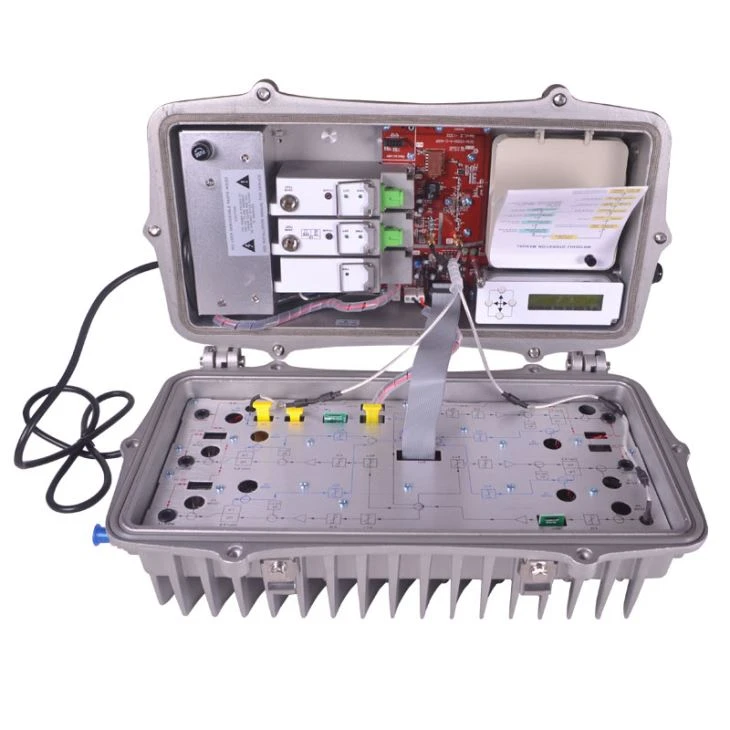

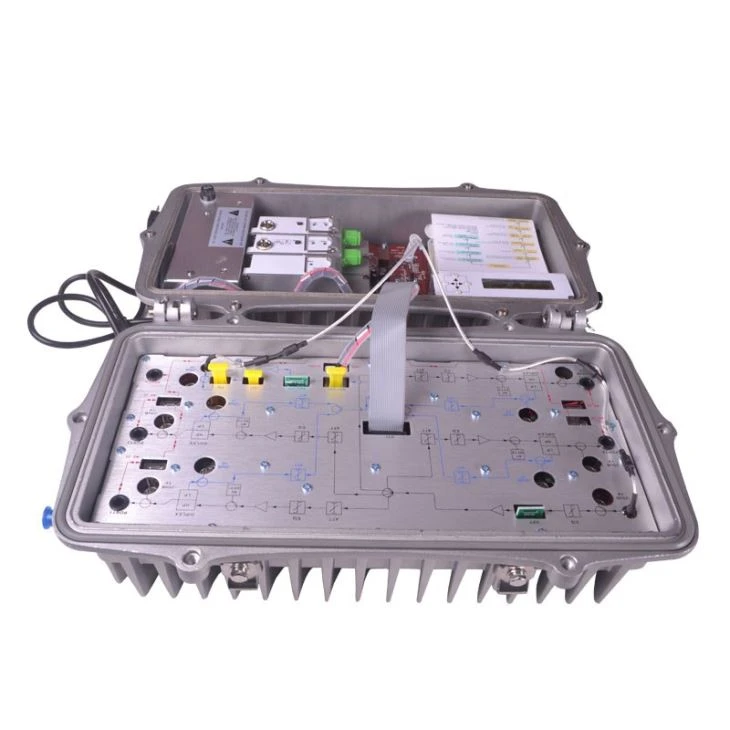

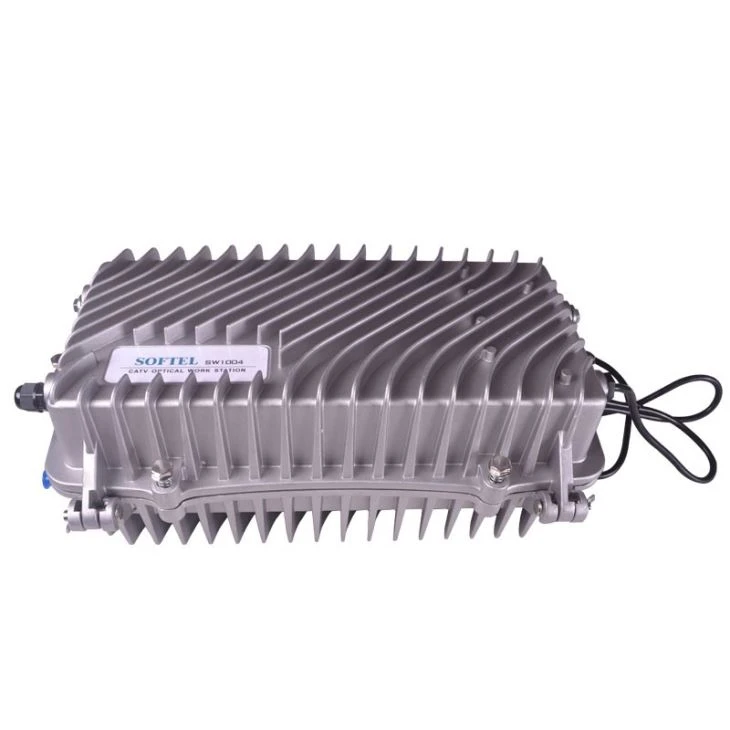

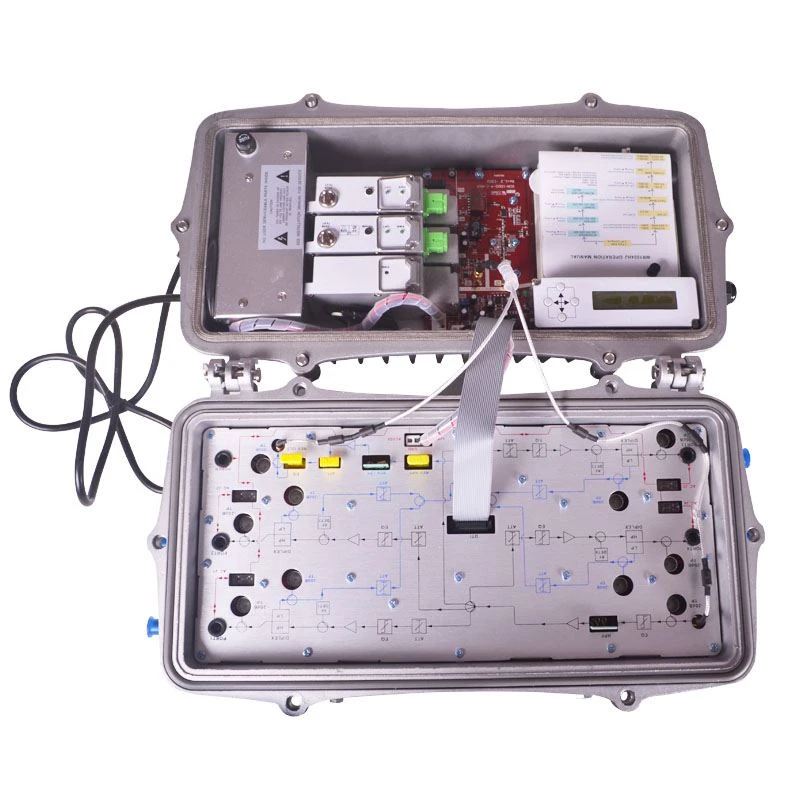

SR1004 חוצות הצומת אופטי הוא דו כיוון ציוד משותף אופטי המבוסס על מספר שנים ניסיון מחקר של CATV HFC סיבים העברת ציוד, שפותחה במיוחד עבור מבנה HFC באזור שני כיוון רשת פס רחב המטרופולין. זה סיב אופטי צומת CATV היא בחירה מצוינת לבנות את האזור באיכות גבוהה דו-כיוונית HFC מטרופולין רשת פס רחב.
מאפייני
1. מעבד מלא לשלוט בעבודה במחשב, LCD מציג את הפרמטרים, כגון קלט/פלט רמת. פעולת בקרת המשתנה נוחה ואינטואיטיבית, והביצועים יציבים. הפחתת מספר רב של עזרים אופציונליים.
2. זה סיב אופטי צומת CATV SR1004 מאמצת טכנולוגיית AGC אופטי מתקדם, טווח בקרת AGC אופטי: + 2dBm ~-9/-8/-7dBm מתכווננת.
3. שני ערוצים מקלט אופטי הגיבוי אחד את השני, יכול להגדיר מצב מיתוג אוטומטי באופן שרירותי, גם יכול להיות מוגדר מיתוג ידני.
4. מיטוב עיצוב מעגלים, הייצור SMT תהליך, אופטימיזציה של נתיב האות כולו, עשה את השידור פוטואלקטרוניקה יציבה יותר, מדד RF ליניארי גבוה יותר.
5. מקצועי RF מתכווננת חשמלי שבב הנחת, RF מתכווננת חשמלי מעגל, יניאריות טוב, דיוק גבוהה.
6. GaAs התקן מגבר, כוח doubler פלט, רווח גבוה ועיוות נמוך.
7. שביל ההחזרה מאמץ שבב מקצועי RF חשמלי הנחת מתכווננת במקום הבורר שלושה מצבים.
פרמטרים טכניים
פריט | יחידה | סיבים אופטיים צומת CATV SR1004 | |
חלק קבלת אופטי של נתיב קדמי | |||
פרמטרים אופטיים | |||
קבלת עוצמה אופטית | dBm | -9 ~ + 2 | |
טווח צריכת חשמל אופטי AGC | dBm | (-9dBm/-8dBm/-7dBm)-(+ 2dBm) מתכוונן | |
אובדן החזר אופטי | dB | > 45 | |
מקבל אורך גל אופטי | nm | 1100 ~ 1600 | |
סוג מחבר אופטי | FC/APC, SC/APC (או שצוין על ידי המשתמש) | ||
סוג סיבים אופטיים | מצב בודד | ||
קישור Performanc | |||
C/N | dB | ≥ 51 | |
C/CTB | dB | ≥ 65 | |
מיכל הג | dB | ≥ 60 | |
פרמטר RF | |||
טווח התדרים | MHz | 47/85 ~ 862/1003 | |
השטצות בבנד | dB | 0.75 ± | |
רמת הפלט ' מדורג ' | כיצד לבקר | ≥ 108 | |
רמת פלט מקסימלית | כיצד לבקר | ≥ 112 | |
אבדן החזרת פלט | dB | ≥ | |
התנגדות פלט | Ω | 75 | |
שידור אופטי של נתיב החזרה | |||
פרמטר אופטי | |||
אורך גל שידור אופטי | nm | 1310 ± 10, 1550 ± 10 או שצוין על-ידי המשתמש | |
סוג לייזר | DFB או לייזר FP | ||
חשמל אופטי פלט | mW | 0.5, 1, 2, 3, 4 | |
סוג מחבר אופטי | SC/APC, FC/APC | ||
פרמטר RF | |||
טווח התדרים | MHz | 5 ~ 65 מקסימום | |
השטצות בבנד | dB | 0.75 ± | |
רמת הקלט | כיצד לבקר | 75 ~ 85 | |
אובדן החזר כניסה | dB | ≥ | |
התנגדות פלט | Ω | 75 | |
טווח דינמי של האזור | dB | ≥ 15 (הל≥ 30 dB) השתמש בלייזר DFB | ≥ 10 (הל≥ 30 dB) השתמש בלייזר FP |
גנרל Performanc | |||
מתח חשמלי | V | A:AC 135 ~ 250 ו/50 הרץ; B:AC (DC) 35 ~ 90V/50Hz | |
מבצע טמפרטורה | ° צ' | -30 ~ + 70 | |
טמפרטורת אחסון | ° צ' | -30 ~ + 70 | |
לחות יחסית | ％ | מקסימום 95% ללא עיבוי | |
צריכת | W | ≤ 70 | |
ממד | מ מ | 430 (L) ╳ 250 (W) ╳ 170 (ח) | |
