צומת סיבים אופטי

SR100AW סיבים צומת אופטי הוא מקלט אופטי מסוג ביתי שנועד לענות על הצרכים של רשתות העברת פס רחב מודרניות של HFC. רוחב הפס של התדר הוא 47-1003 MHz.

שלח החקירה

הצגת המוצר

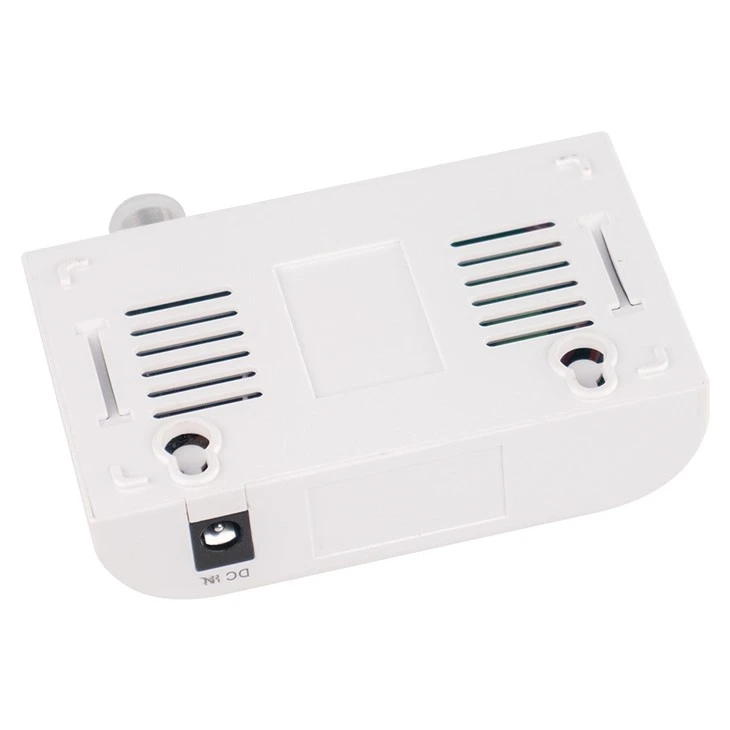

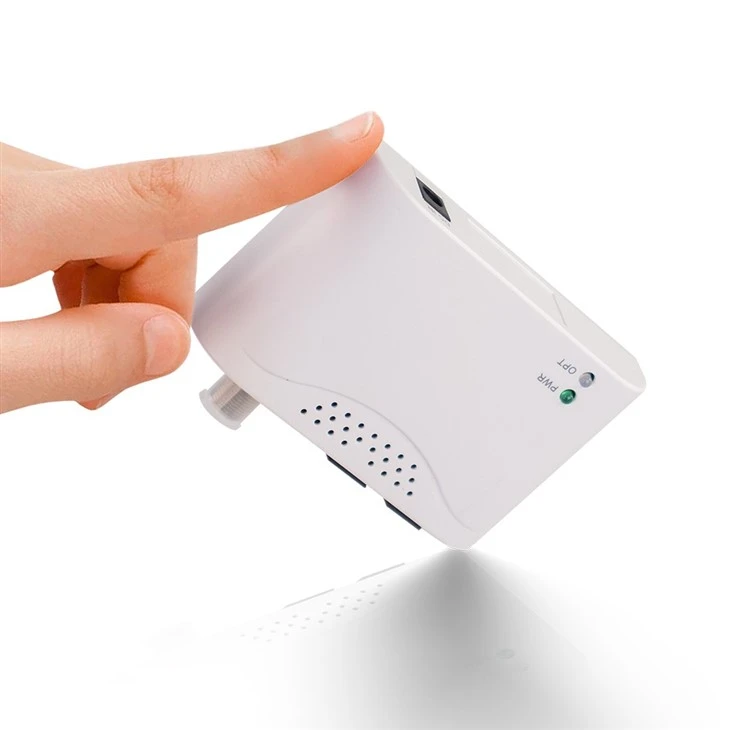

צומת סיבים אופטי SR100AW

SR100AW-1

I. מוּצָר תֵאוּר:

המקלט האופטי SR100AW צומת סיבים אופטי הוא מקלט אופטי מסוג ביתי שנועד לענות על הצרכים של רשתות העברת פס רחב מודרניות של HFC. רוחב הפס של התדר הוא 47-1003 MHz.

II. פוּנקצִיוֹנָלִי מְאַפיֵןs:

◇ רוחב פס תדר של 47 מגהרץ עד 1003 מגה הרץ עם WDM מובנה;

◇ מעגל הבקרה האופטי של AGC מובנה כדי להבטיח רמת פלט יציבה

◇ לאמץ מתאם כוח מיתוג יעילות גבוהה עם טווח הסתגלות מתח רחב;

◇ צריכת חשמל זרם נמוך במיוחד וצריכת חשמל נמוכה במיוחד;

◇ אזעקת חשמל אופטית מאמצת תצוגת מחוון LED;

אוֹפּטִי מפרטי מקלט

SER.	פרויקטים	טֶכנִי פרמטרים	פֶּתֶק
1	CATV קיבל אורך גל	1550 ± 10nm
2	פוןקיבל אורך גל	1310nm/1490nm/1577nm
3	הפרדת ערוץ	>20dB
4	תגובת קבלת פנים אופטית	0. 85a/w (1550nmערך אופייני)
5	קלט טווח כוח אופטי	-20 dbm~+2 dbm
6	סוג סיבים	מצב יחיד(9/125 מ"מ)
7	סוגי מחברים סיבים אופטיים	SC/APC
8	רמת פלט	גדול או שווה ל- 78dbuv
9	AGC תְחוּם	-15 dbm~+2 dbm	רמת פלט±2db
10	מחבר RF מסוג F מסוג F.	חֶלקִי
11	רוחב פס תדרים	47MHz -1003 MHz
12	שטיחות RF בפס	±1.5db
13	עכבה מערכתית	75Ω
14	אובדן רפלקטיבי	גדול או שווה ל 14dB
15	מר	גדול או שווה ל 35dB
16	בר	<10-8

ביצועי WDM הערות

פרמטרים	סִמוּן	דקה.	ערך אופייני	מקס.		יְחִידָה	תנאי מבחן
שידור אורך גל עובד	λ1	1540	1550	1560		נ.מ.
הפעלה משתקפת אֹרֶך גַל	λ2	1260	1310	1330		נ.מ.
	λ3	1480	1490	1500		נ.מ.
	λ4	1575	1577	1650		נ.מ.
הֵעָנוּת	R	0.85	0.90			A/W	po =0 dbmλ =1550 nm
בידוד שידור	ISO1	30				db	λ=1310 & 1490 & 1577nm
השתקפות	ISO2	18				db	λ=1550 nm
אובדן החזרה	RL	-40				db	λ=1550 nm
הפסדי הכניסה	Il				1	db	λ=1310 & 1490 & 1577nm
