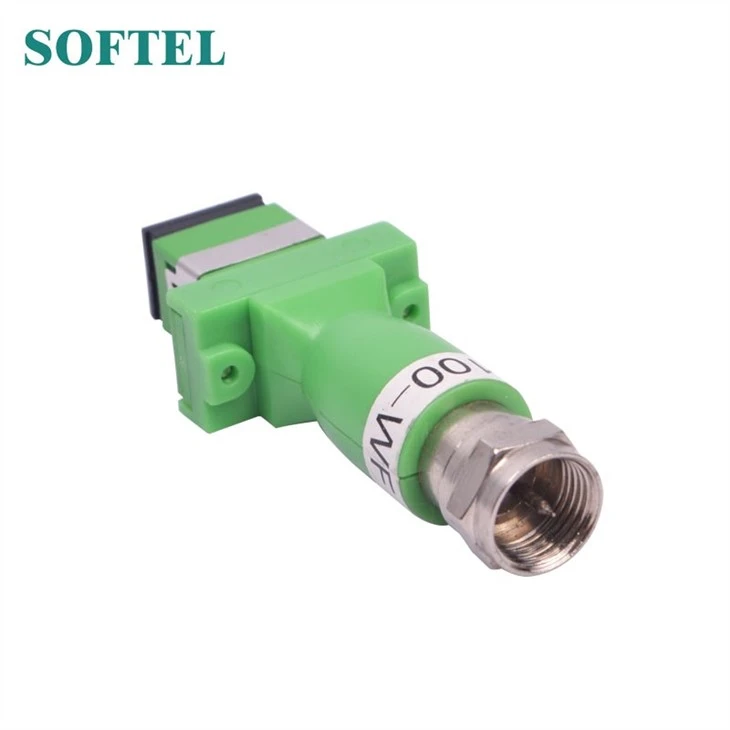

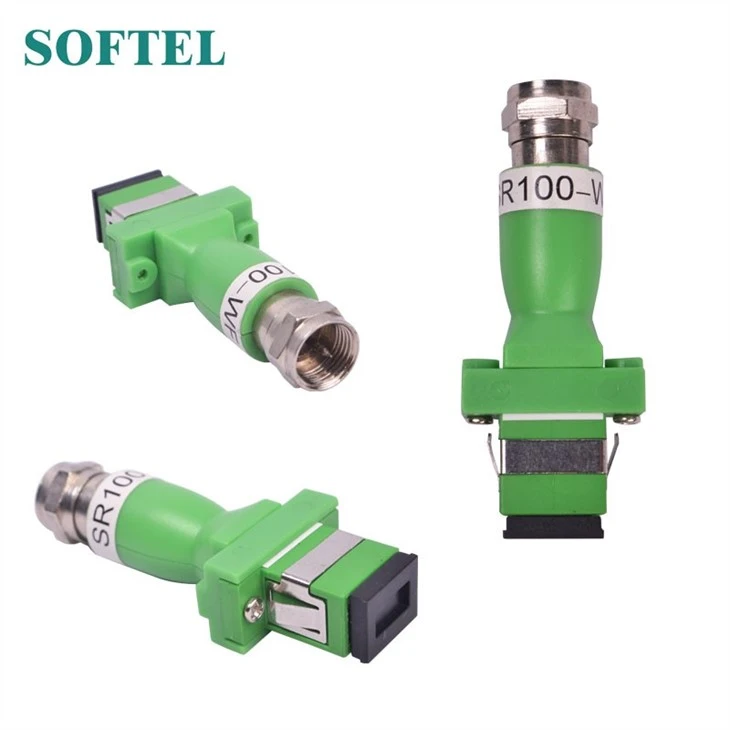

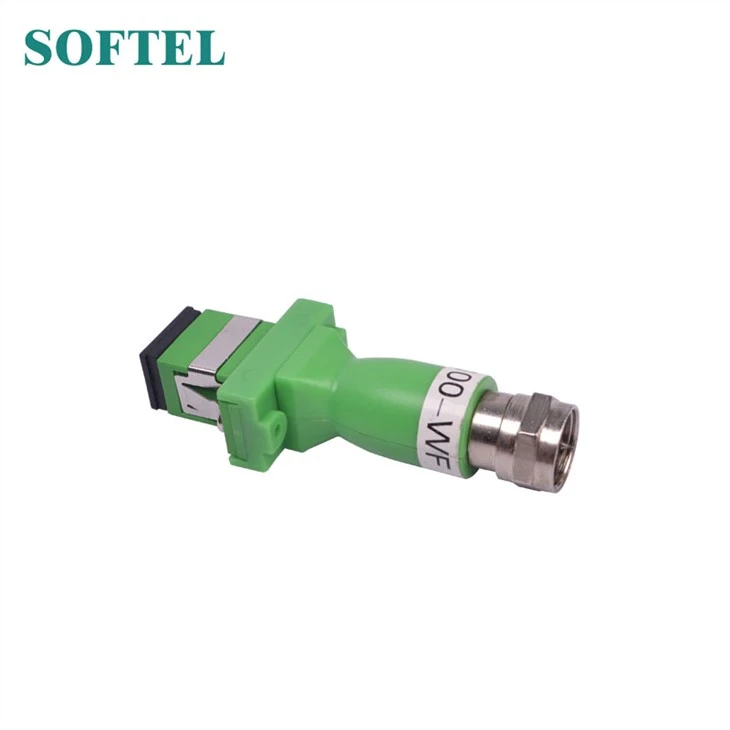

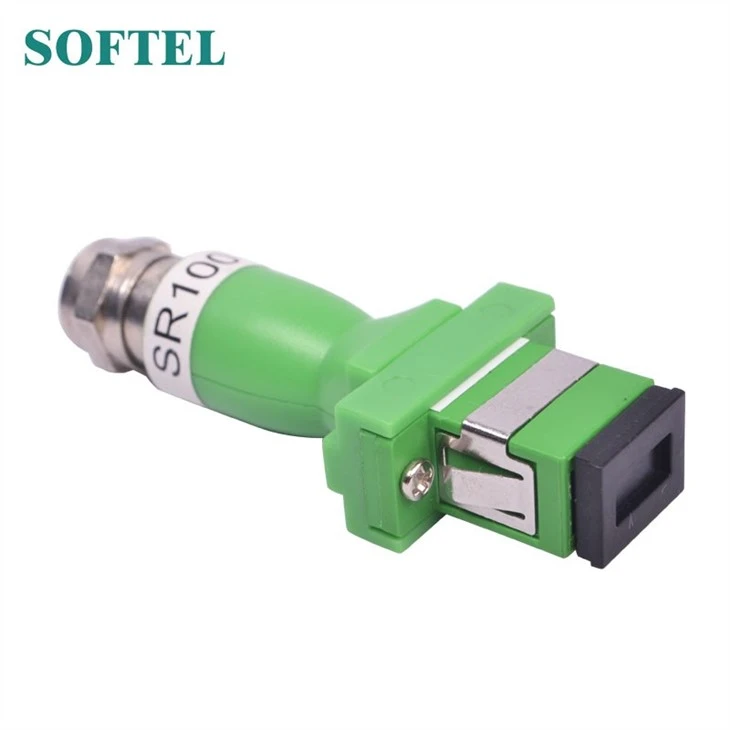

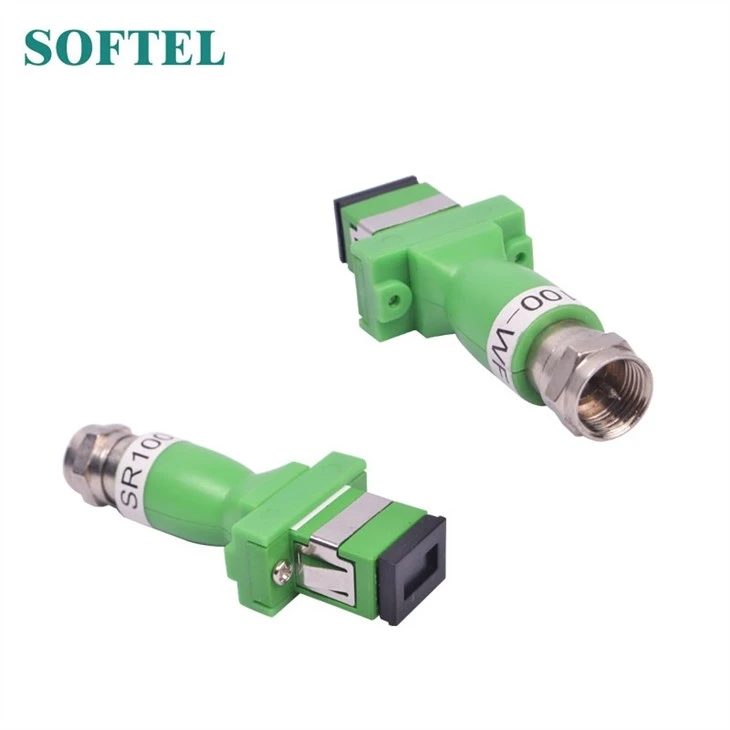

צומת אופטית סיבית מיני Ftth
הקדמה קצרה של הצומת האופטי הסיבי מיני
Ftth Mini סיבים אופטיים Nodefor טלוויזיה דיגיטלית, סיבים לבית. מכונה זו מאמצת את צינור הקליטה האופטי לרגישות גבוהה, ללא ספק כוח, ללא צריכת חשמל. כאשר מפלט הכוח האופטי קלט פין=-1dBm, Vo=6 8dB V, ניתן ליישם כלכלית וגמישות שילוב של שלוש רשתות, סיבים ליישום הרשת הביתית. מראה SR100 של אמייל, ישנם שני סוגים של בחירת מצב אופטי:
1. SR100: אורך גל הפעלה של CATV 1260 ~ 1620 ננומטר.
2. SR100 / WF: מסנן מובנה 1310 / 1490nm, מתאים למערכת אורך גל משולש עם סיבים יחידים, CATV אורך גל 1550nm הפעלה.
תכונת מוצר
1. אין צורך בחשמל
2. רוחב פס עבודה 45 ~ 1050 מגהרץ
3. רמת פלט=68dBμV (סיכה=-1dBm)
יישום ראשי
1. CATV FTTH
2. שילוב של שלוש רשתות
3. פאנט FTTH
נתוני הבדיקה
אינדקס טכני
פריטים | תכונה אופטית | יחידה | אינדקס | לְהַשְׁלִים |
| תכונה אופטית | אורך גל של CATV | (ננומטר) | 1260~1620 | SR100 |
| 1540~1563 | SR100 / WF | |||
בידוד הערוץ | (dB) | ≥40 | מגבר&1550nm; 1490nm | |
תגובתיות | (A/W) | ≥0.85 | 1310 ננומטר | |
| ≥0.9 | 1550 ננומטר | |||
קבלת כוח | (dBm) | +2~-14 | ||
אובדן החזר אופטי | (dB) | ≥55 | ||
| מחבר סיב אופטי | SC / APC | SR100-SC | ||
| FC / APC | SR100-FC | |||
תכונת RF | רוחב פס עבודה | (MHz) | 45 ~ 1050 מגהרץ | |
רמת פלט | (dBμV) | GG gt; 68 | טלוויזיה דיגיטלית (Pin=-1dBm) | |
הפסד החזר | (dB) | ≥14 | 47 ~ 862 מגהרץ | |
עכבת פלט | (Ω) | 75 | ||
| מספר יציאת פלט | 1 | |||
| קשירת RF | נקבה F | |||
אוכל דיגיטלי | OMI | (%) | 4.3 | |
MER | (dB) | ≥38 | סיכה=-1dBM | |
| ≥30 | סיכה=-13dBm | |||
| BER | GG lt; 1.0E-9 | סיכה: +2 ~ -14dBm | ||
תכונה כללית | זמני עבודה | (℃) | -20~+55 | |
זמני אחסון | (℃) | -40~85 | ||
עבודה זמנית יחסית | (%) | 5~95 | ||
גודל (W) × (D) × (H) | (מ"מ) | 23×53×12 | סוג (סוג אמייל) | |
| Ф13×28 | סוג B (סוג סיבים) | |||
| 50×88×22 | סוג C (סוג תיבה) |
