צומת אופטי מיני
צומת אופטי מיני

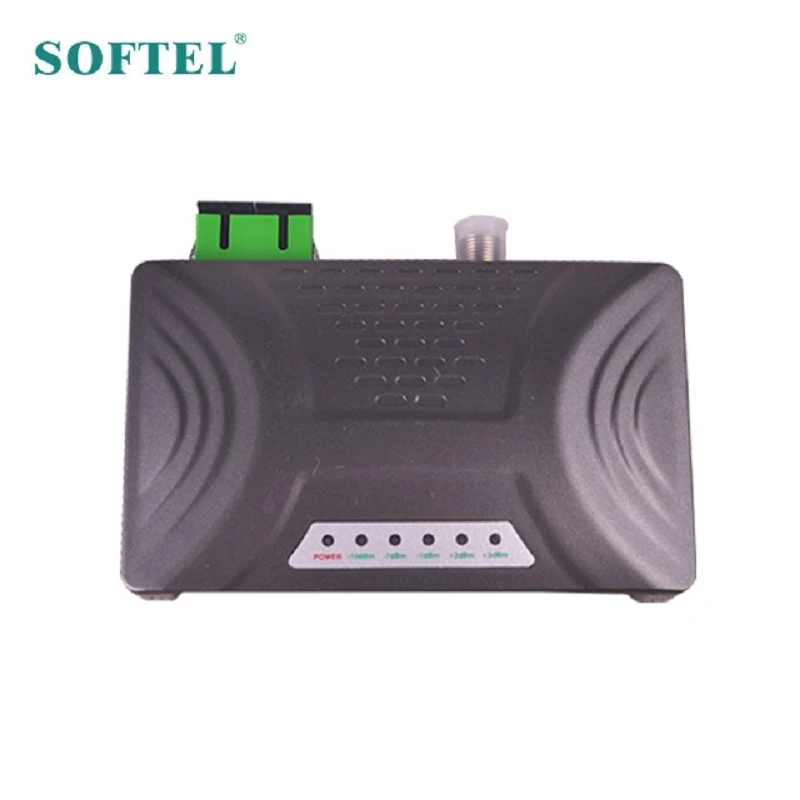

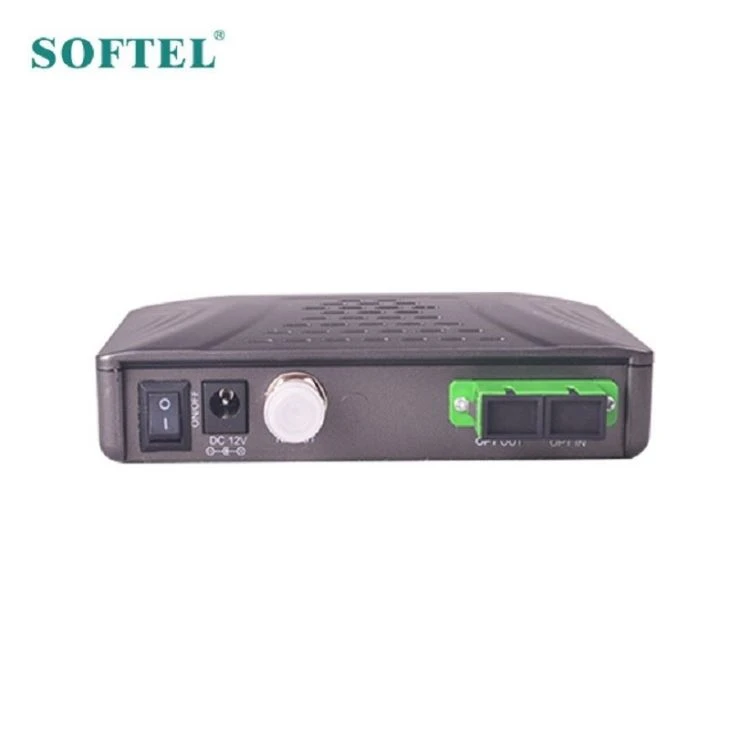

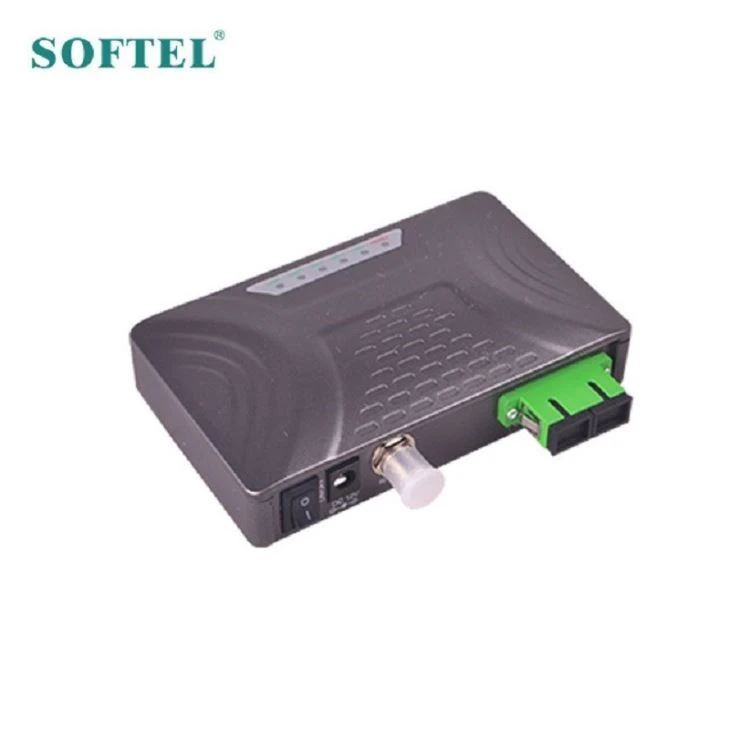

SR3020AW הוא צומת אופטי מיני עם פונקציה לבנות ב-AGC ולבנות ב-WDM. גודל קטן יותר מקל על ההתקנה ברשתות FTTH (סיבים לבית).
תכונות
1.It מיועד לרשתות FTTH.
2.It יש יניאריות ושטוחות מעולה.
3. הפלט הקדמי של הענף RF
4.It יש מגוון רחב של כוח קלט אופטי.
5.It הוא בגודל קטן יותר והוא קל יותר להתקנה.
6. תדירות העבודה הפורוורד מורחבת ל-1GHz. החלק של מגבר RF מאמצת את הביצועים הגבוהים ואת צריכת החשמל הנמוכה כשבב GaAs. רמת הפלט המקסימלית היא עד 80dBuv.
7. היא מתאימה את טכנולוגיית רעש נמוך במיוחד.
8. RF בקרת רווח אוטומטי פונקציה ממומשת על ידי MCU, מטווח בקרת AGC אופטי: + 2dBm ~-7dBm
פרמטרים של צומת אופטי מיני
פריט מספר | יחידה | תיאור/ | ערה |
ממשק לקוח | |||
מחבר RF | אף נקבה | ||
מחבר אופטי | SC/APC או FC/APC | ||
ספק כוח | DC 2.1 | ||
פרמטר אופטי | |||
אחריות | A/W | ≥ 0.9 | |
חשמל אופטי קלט | dBm | -10 ~ + 3 | |
-7 ~ + 2 | דמיין | ||
אובדן החזר אופטי | dB | ≥ 45 | |
אורך הגל של הקלט | nm | 1260 ~ 1600 | |
קבלת אורך הגל | nm | 1550 ± 20 | |
עקיפת אורך הגל | nm | 1310/1490 | |
סוג סיבים אופטיים | מצב בודד | ||
פרמטר RF | |||
טווח התדרים | MHz | 47-1000 | |
שטיחות | dB | 0.75 ± | |
רמת הפלט | כיצד לבקר | ≥ 80 | |
CNR | dB | ≥ 50 | -עוצמת קלט של 1dBm |
יוזיק | dB | ≥ 62 | |
בעלי מטרה | dB | ≥ 65 | |
אובדן החזרה | dB | ≥ | |
היציבות של AGC | dB | ± 1 | |
התנגדות פלט | Ω | 75 | |
פרמטר אחר | |||
ספק כוח | VDC | 12 | |
צריכת חשמל | W | <> | |
ממדים | מ מ | 117 * 84 * 32 | |
חומרי השיכון | ABS | ||
