צומת מקלט אופטי של DBC

רוחב הפס הוא עד 1G ומספק רמת תפוקה גבוהה עד 110dBuV, עם טווח AGC גבוה -7 עד +3 בצריכת חשמל נמוכה מאוד. יש לו ניהול רשת SNMP כדי לשפר את ביצועי הרשת והאמינות הכוללים.

שלח החקירה

הצגת המוצר

צומת מקלט אופטי של DBC

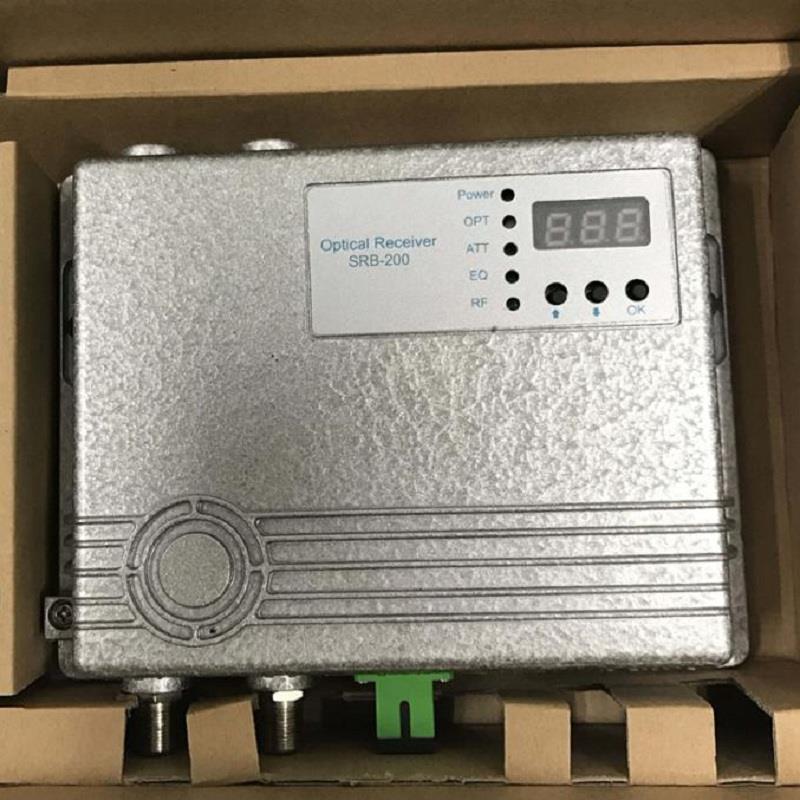

FTTB Optical Receiver

הצומת האופטי SRB-200 מיועד ליישום רשת CATV ו- FTTH. רוחב הפס הוא עד 1G ומספק רמת תפוקה גבוהה עד 110dBuV, עם טווח AGC גבוה -7 עד +3 בצריכת חשמל נמוכה מאוד. יש לו ניהול רשת SNMP כדי לשפר את ביצועי הרשת והאמינות הכוללים.

מאפיינים

● טווח רוחב הפס של צופן מקלט אופטי dbc זה הוא 47-1000 MHz

● ניהול ופיקוח רשת SNMP הוא תקן HMS בינלאומי

● טווח AGC הוא -7 עד +3dBm

● צג ATT ו- EQ, תומך בהתאמת ATT ו- EQ בניהול תוכנה

● מתאם מתח 12V DC 90-260V

● 2 ממשק פלט RF

מפרטים של צומת מקלט אופטי של DBC

תיאור		יחידה	ערך	תנאים / הערות
מפרט אופטי (נתיב קדימה)
אֹרֶך גַל		ננומטר	1100~1600
טווח קלט כוח אופטי		dBm	-9~+3
טווח AGC אופטי		dBm	-7～+3
אַחֲרָיוּת		V / mW	0.85/0.9	1310 ננומטר / 1550 ננומטר
אובדן החזר קלט אופטי		dB	≥45
מפרט RF (נתיב קדימה)
רוחב הפס		MHz	47~1000	או 870 מגה הרץ （ללא דופלקס）
שְׁטִיחוּת		dB	≤±0.75
מדרון נומינלי		dB	0~1
רמת פלט RF נומינלית		dBμV	1*108
			2*104	עם AGC
אובדן החזר		dB	≥14
עַכָּבָּה		Ω	75
CNR		dB	≥51	מנשא PAL CW 59, משדר 1310 ננומטר, OMI 4.0%, סיב אופטי 10 ק"מ פלוס מרגיע, -1 dBm כוח קלט אופטי, רמת יציאה 106 dBuV עם שיווי משקל 8dB
CSO		dB	≥60
CTB		dB	≥65
תאימות קפיצות מתח		V/A	4000	מתח (1.2 / 50us), IEEE62.41 ו- IEC 1000-4-5
ספק כוח
טווח מתח קלט	VAC		90~265		220VAC / 110VAC
צריכת חשמל	W		GG lt; 6
פרמטרים סביבתיים
טמפרטורת פעולה	℃		-25~60
טמפרטורת אחסון	℃		-40~85
לחות אחסון	RH%		≤95
מֵמַד
מִשׁקָל
ממשק משתמש
סוג מחבר אופטי			SC / APC		FC / APC
מחבר פלט RF			סוג F		זכר או נקבה
מחוון כוח אופטי קדימה			לד בצבע אחד
