תיאור

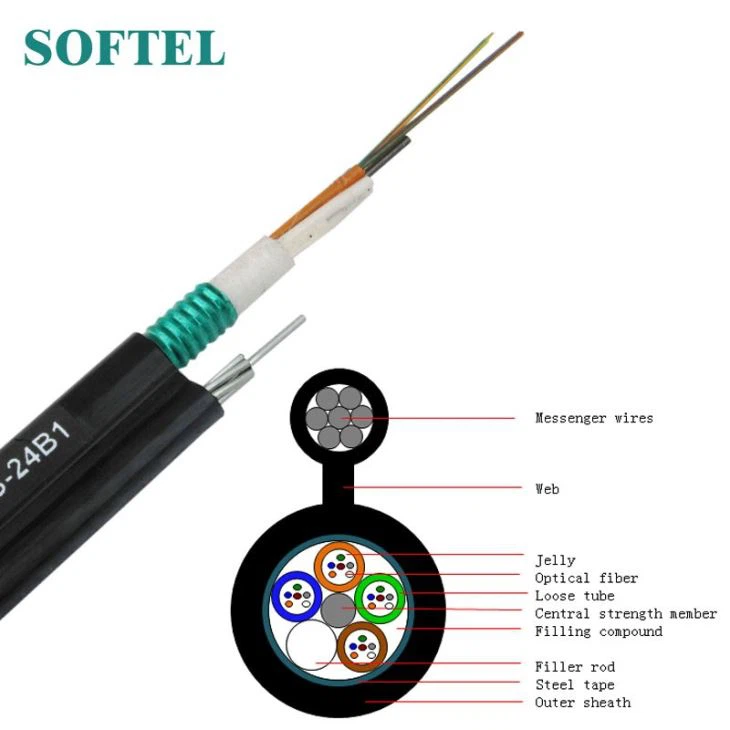

עם חבר חוזק מרכזי מתכתי של חוט פלדה ונדן פנימי של מחסום לחות המשלב חוט מסר פלדה, כבל אופטי סיבי במצב יחיד זה מתאים להתקנה תקורה כמו עמוד מוט או עמוד למוט.
מאפיין סיבים אופטיים (סיבי G652D)
קוטר שדה מצב (1310 ננומטר): 9.2 מ"מ ± 0.4 מ"מ
קוטר שדה מצב (1550 ננומטר): 10.4 מ"מ ± 0.8 מ"מ
חתך אורך גל של סיבים עם כבלים (סמ"ק): 1260 ננומטר פאונד
ניכוי 1310 ננומטר: 0.36dB / km
ניכוי ב 1550 ננומטר: 0.22 dB / km
אובדן כיפוף במהירות של 1550 ננומטר (100 סיבובים, רדיוס 30 מ"מ): £ 0,05BB
פיזור בטווח 1288 עד 1339 ננומטר: £ 3.5 / £ (ננומטר • km)
פיזור במהירות 1550 ננומטר: £ 18ps / (nm • km)
שיפוע פיזור באורך גל אפס פיזור: £ 0,092ps / (nm2 • km)
מאפיינים ממדים
יִעוּד | מקסימום מספר | חוט פלדה / מעמד | נָטוּשׁ | כבל נומינלי | כבל נומינלי |
של סיבים לכל צינור | קוטר (מ"מ) | יחידות | קוטר (מ"מ) | משקל (ק"ג / קמ"ר) | |
GYTC8S 2-36 | 6 | 2.3 | 6 | 11.6X25.5 | 270 |
GYTC8S 38-72 | 12 | 2.3 | 6 | 13.2X28.5 | 310 |
GYTC8S 74-96 | 12 | 2.3 | 8 | 14.9X33.0 | 390 |
GYTC8S 98-120 | 12 | 2.3 | 10 | 16.8X33.0 | 390 |
GYTC8S 122-144 | 12 | 2.3 | 12 | 18.8X35.0 | 440 |
מגבר&מכני; מאפיינים סביבתיים
פריט | מאפיינים של כבל סיב אופטי במצב יחיד | ||
GYTC8S 2-72 | GYTC8S 74-96 | GYTC8S 98-144 | |
חוזק מתיחה | 9000N | 10000N | 12000N |
התנגדות ריסוק | 1000/100 מ"מ | ||
תוך כדי התקנה | קוטר כבלים 20 פעמים | ||
אחרי ההתקנה | קוטר כבלים 10 פעמים | ||
חוט מסנג'ר | קוטר: חוט פלדה 1.2 מ"מ x 7 | ||
אחסון (° c) | -50 עד +70 | ||
הפעלה (° c) | -40 עד 60 | ||
