כבל סיבים אופטיים ADSS

כבל סיבים אופטיים ADSS הוא בסגנון צינור רופף, כבל סיבים אופטיים עם חבר כוח מרכזי FRP

שלח החקירה

הצגת המוצר

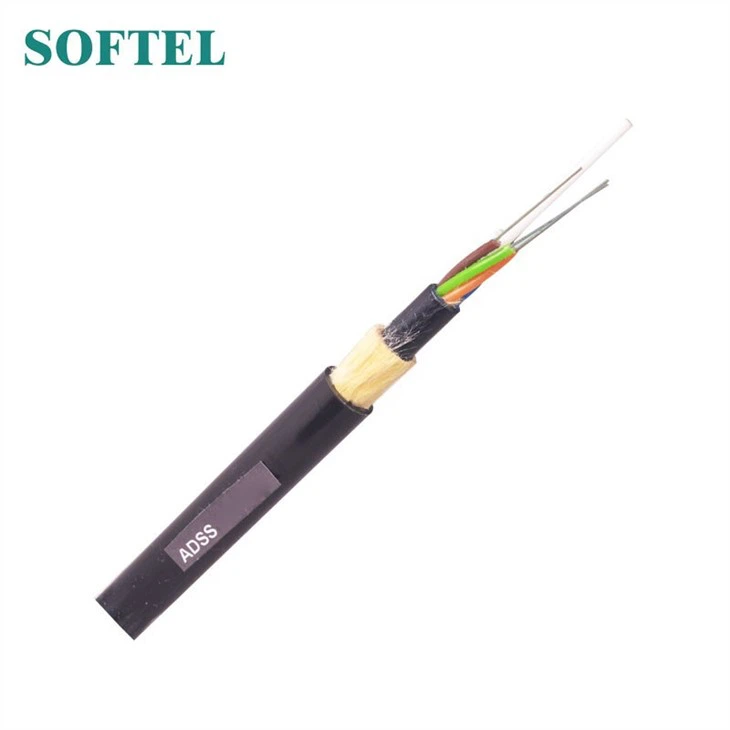

כבל סיבים אופטיים ADSS

ADSS Optical Fiber Cable

סקירת מוצרים של כבל סיבים אופטיים ADSS

בניית צינורות רופפת, צינורות מלאים בג'לי, אלמנטים (צינורות וחומרי מילוי בעת הצורך) מונחים סביב איבר חוזק מרכזי שאינו מתכתי, חוטי פוליאסטר המשמשים לקשירת ליבת הכבל, קלטת חסימת מים עטופה את ליבת הכבל, חוטי ארמיד מחוזקים, נדן חיצוני של ריפקורד ו PE.

תיאור

1. כבל ADSS הוא צינור רופף תקוע. סיבים, 250 מיקרומטר, ממוקמים בצינור משוחרר עשוי פלסטיק בעל מודולציה גבוהה. הצינורות ממולאים בתרכובת מילוי עמידה במים.

2. הצינורות (והמילוי) תקועים סביב FRP (פלסטיק מחוזק סיבים) כחבר חוזק מרכזי שאינו מתכתי לליבת כבלים קומפקטית ומעגלית.

3. לאחר ליבת הכבל מלאה בתרכובת מילוי. הוא מכוסה במעטה פנימי דק (פוליאתילן).

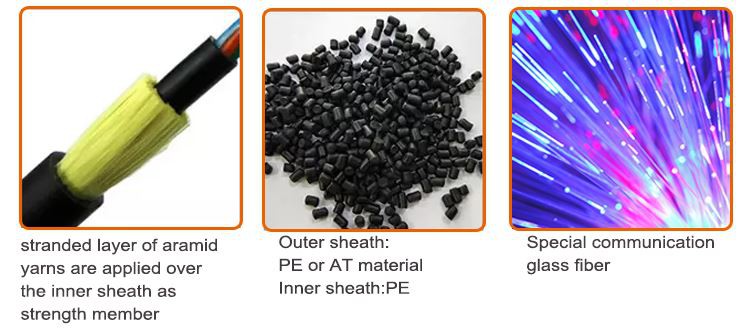

4. לאחר שמורחים שכבה תקועה של חוטי ארמיד על המעטה הפנימי כחבר כוח, הכבל הושלם עם מעטה חיצוני PE או AT (נגד מעקב).

ADSS Optical Fiber Cable 2

מגבר&סיבים; קוד צבע טובקשֶׁלכבל סיבים אופטיים ADSS

לא	1	2	3	4	5	6
צֶבַע	כָּחוֹל	תפוז	ירוק	חום	צִפחָה	לבן
לא	7	8	9	10	11	12
צֶבַע	אָדוֹם	שָׁחוֹר	צהוב	סָגוֹל	וָרוֹד	אקווה

ADSS Optical Fiber Cable 3

פרמטרי מוצר של כבל סיבים אופטיים ADSS

SN	פריט	יחידה	ערך
1	מספר סיבים	לספור	24
2	מספר סיבים לצינור	לספור	6
3	מבנה כבלים	לספור	1+6
4	עובי החוצה	מ"מ	נומינלי 1.7
5	קוטר כבל (± 5%)	מ"מ	11.0
6	משקל כבל (± 10%)	ק"ג לק"מ	88
7	מותר מרבי	N	4000
8	ריסוק לטווח קצר	N / 100 מ"מ	1000
9	לְהַקִיף	m	≤100
10	מהירות הרוח	קמ"ש	60~140
11	עובי קרח	מ"מ	0
12	שקיעת התקנה	%	≥1.0

מאפיינים:

1. ניתן להתקין מבלי לכבות את החשמל
2. ביצועי AT מעולים. ההשראה המרבית בנקודת ההפעלה של נדן AT יכולה להגיע ל 25kV
3. משקל קל וקוטר קטן המפחית את העומס הנגרם על ידי קרח ורוח והעומס על מגדלים ותומך
4. אורכי טווח גדולים והטווח הגדול ביותר הוא מעל 1000 מטר
5. ביצועים טובים של חוזק מתיחה וטמפרטורה
6. אורך חיי העיצוב הוא 30 שנה

7. המצב בפועל של קווי חשמל תקורה נלקח בחשבון במלואו כאשר מתכננים כבל ADSS.

8. עבור קווי חשמל תקורה תחת 110kV, נרתיק חיצוני PE מוחל.

9. עבור קווי חשמל שווים או מעל 110 קילו וולט. נרתיק חיצוני מוחל.

10. התכנון המוקדש של כמות הארמיד ותהליך התקלה יכול לספק את הביקוש על טווחים שונים.

יישום

1. יישומים אוויריים בחוץ
2. מערכת העברת מתח נמוך (≤12 קילו וולט)
3. מגבר&הרכבת; מסלול מוט טלקומוניקציה
4. מגבר&למנוי; רשת מקומית
5. קול, נתונים, מגבר&וידאו; מערכת הדמיה

חבילה של כבל סיבים אופטיים של ADSS

package of ADSS Optical Fiber Cable
