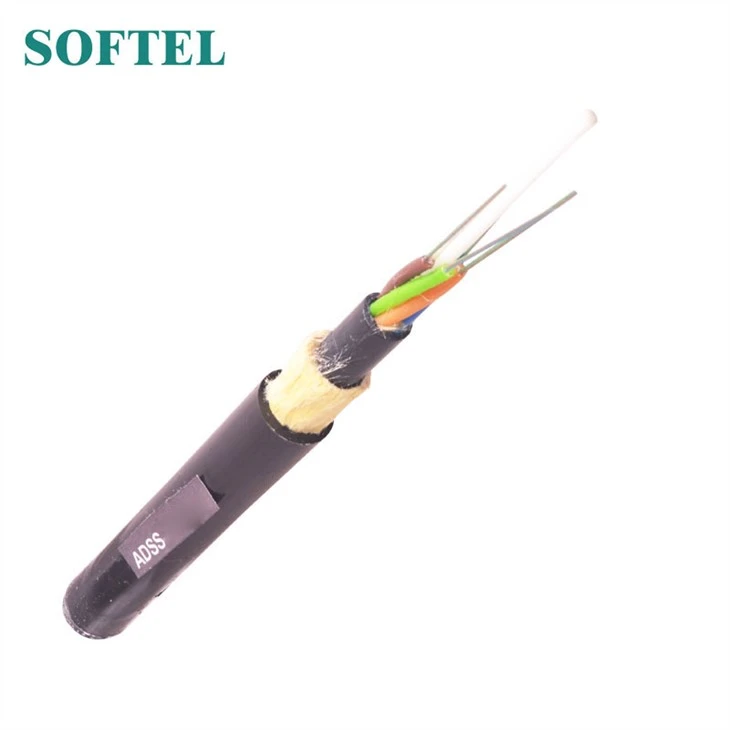

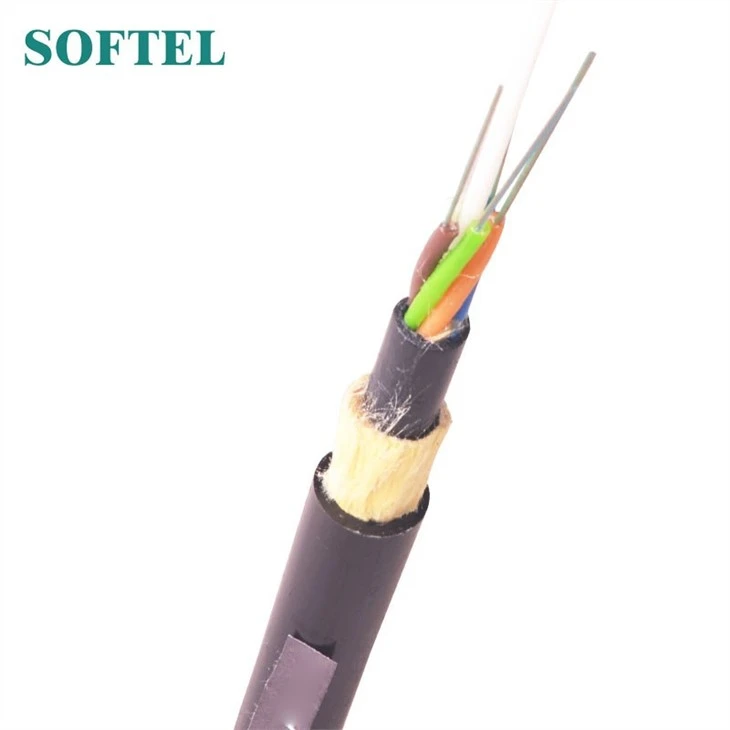

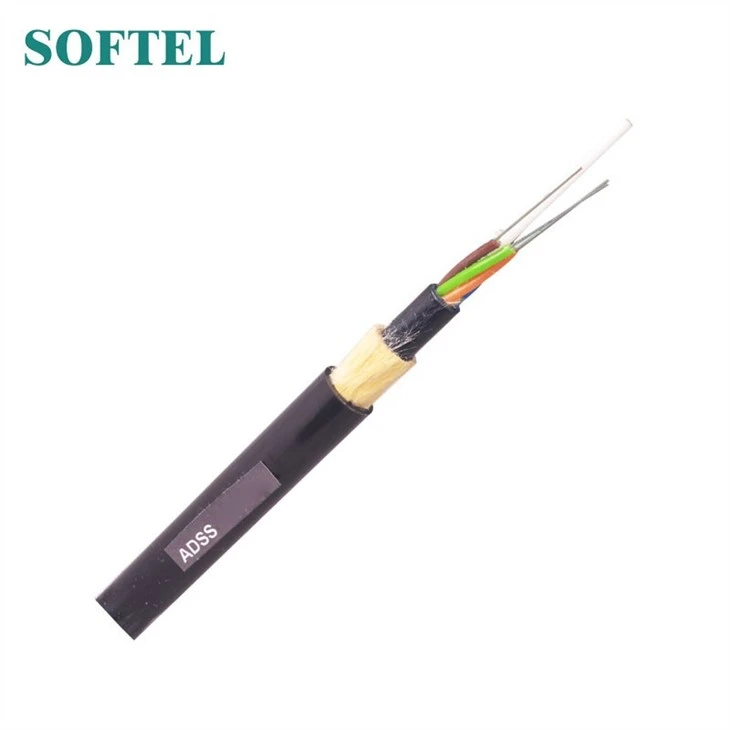

מבט כולל על המוצר של כבל אופטי של מודעות
בניית צינור רופף, צינורות ג'לי מלא, אלמנטים (צינורות חומרי מילוי בעת הצורך) הניח סביב חבר כוח מרכזי שאינו מתכתי, חוטי פוליאסטר המשמשים לקשור את ליבת הכבל, מים חסימת סרט עטוף את ליבת הכבל, חוטי ארמיד מחוזק, 1 ripcord ו PE נדן חוץ.
סיבים וקוד צבע צינורשלכבל אופטי מודעות
לא | 1 | 2 | 3 | 4 | 5 | 6 |
צבע (צבע) | כחול (כחול) | כתום (כתום | ירוק (ירוק) | חום (חום | צפחה (צ | לבן (לבן |
לא | 7 | 8 | 9 | 10 | 11 | 12 |
צבע (צבע) | אדום (רד) | שחור (שחור) | צהוב (10 | ויולט (1 | ורוד (10 | אקווה (פירושונים |
פרמטרי מוצר של כבל אופטי של מודעות
ת.נ. | פריט פריט | יחידת אירוח | תמורה למחיר |
1 | לא. של סיבים | ספירה (ספירה | 24 |
2 | לא. של סיבים לכל שפופרת | ספירה (ספירה | 6 |
3 | מבנה כבל | ספירה (ספירה | 1+6 |
4 | עובי של נדן החוצה | מ"מ (מ | נומינלי 1.7 |
5 | קוטר כבל (±5%) | מ"מ (מ | 11.0 |
6 | משקל כבל (±10%) | ק"ג/ק"מ | 88 |
7 | מתח מרבי המותר | N (נ' | 4000 |
8 | למחוץ לטווח קצר | לא/100 מ"מ | 1000 |
9 | טווח טווח | m m | ב-2015, לאחר ש |
10 | מהירות הרוח | קילומטר / שעה | 60 ~ 140 |
11 | עובי קרח | מ"מ (מ | 0 |
12 | התקנה sag | % | -1.0 |
מאפיין של כבל אופטי מודעות
רדיוס כיפוף של 3.1 דקות להתקנה
סטטי: קוטר כבל 10 x
דינמי: קוטר כבל 20 x
3.2 טווח טמפרטורות יישום
פעולה: -20°C ~ +60°C
התקנה: -10°C ~ +60°C
אחסון/תחבורה: -20°C ~ +60°C
3.3 מבחן ביצועים מכני וסביבתי ראשי
פריט פריט | Tמה אתה אומר?מ' (מ'אתוד (אתוד) | תנאי קבלה |
חוזק מתיחה IEC 60794-1-2-E1 | - עומס: מתח מרבי המותר - אורך כבל: כ-50 מ' - זמן טעינה: 1 דקות | - זן סיבים £ 0.33% -אין פריצה לסיבים ואין נזק ים. |
מבחן למחוץ IEC 60794-1-2-E3 | - עומס: למחוץ לטווח קצר - זמן טעינה: 1 דקות | - שינוי הפסד £ 0.1dB@1550nm לאחר בדיקה -אין פריצה לסיבים ואין נזק ים. |
מאפיין שלכבל אופטי מודעות
מידע סיבים G652D
קוטר שדה מצב (1310nm): 9.2mm±0.4mm
קוטר שדה מצב (1550nm): 10.4 מ"מ±0.8 מ"מ
אורך גל מנותק של סיבים בכבלים (lcc): £ 1260nm
היסוס ב 1310nm: £ 0.36dB / ק"מ
היסוס ב 1550nm: £ 0.22dB / ק"מ
כיפוף הפסד ב 1550nm (100 פונה, רדיוס 30mm): £ 0.05dB
פיזור בטווח 1288 עד 1339nm: £ 3.5ps / (nm•km)
פיזור ב 1550nm: £ 18ps / (nm•km)
מדרון פיזור באורך גל פיזור אפס: £ 0.092ps / (nm2•km)
בדיקת ביצועים מכנית וסביבתית עיקרית
| פריט פריט | שיטת בדיקה | תנאי קבלה |
| חוזק מתיחה IEC 794-1-2-E1 | - עומס: מתח לטווח קצר - אורך כבל: כ-50 מ' | - זן סיבים £ 0.15% - שינוי הפסד £ 0.1 dB @1550 nm - אין לשבור סיבים ואין נזק נדן |
| מבחן למחוץ IEC 60794-1-2-E3 | - עומס: למחוץ לטווח קצר - זמן טעינה: 1 דקות | - שינוי הפסד £ 0.05dB@1550nm -אין פריצה לסיבים ואין נזק ים. |
| בדיקת השפעה IEC 60794-1-2-E4 | - נקודות השפעה: 3 - זמנים של נקודה: 1 - אנרגיה השפעה: 5J | - שינוי הפסד £ 0.1dB@1550nm -אין פריצה לסיבים ואין נזק ים. |
| בדיקת רכיבה על אופניים בטמפרטורה YD/T901-2001-4.4.4.1 | - שלב טמפרטורה: +20oC→-40oC→+70oC →+20oC - זמן לכל שלב: 12 שעות - מספר מחזור: 2 | - שינוי הפסד £ 0.05 dB/km@1550 nm -אין פריצה לסיבים ואין נזק ים. |
