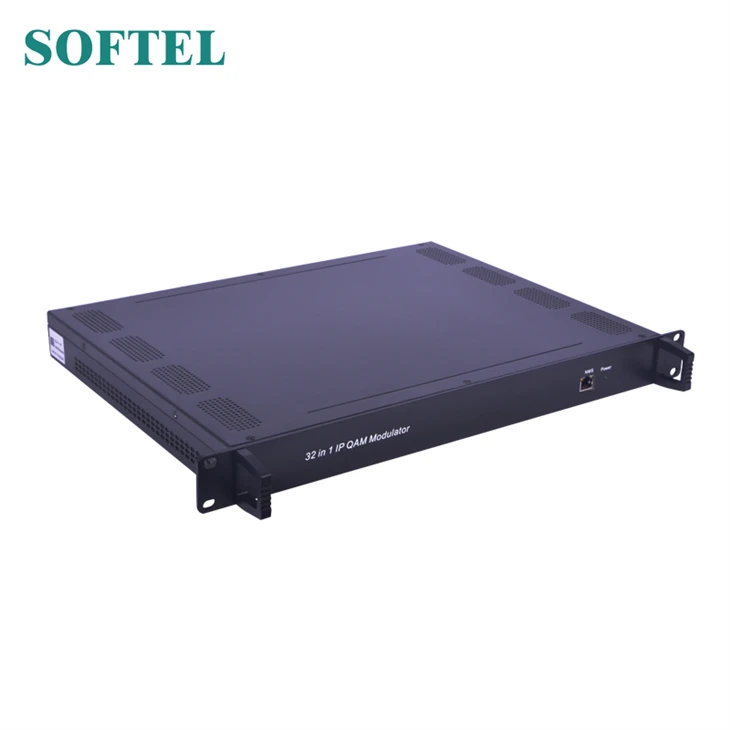

IP To DVB-C Modulator
SFT3332 (V2) 16 ב-1 (או 32 ב-1) IP ל-DVB-אפנן C הוא מכשיר הכל-ב-אחד שפותח על ידי SOFTEL. הוא תומך בכניסת IP מקסימלית של 1024 דרך יציאת 4 GE/SFP וגם 6 כניסות ASI. לאחר ריבוי, ערבול 16(או 32) ו-DVB-C אפנון, הוא נותן 16(או 32) ספקים לא-סמוכים (50MHz~960MHz), 2 פלט ASI ו-16 או 32 IP (MPTS) פלט כמראה של ספקים. המכשיר מאופיין ברמה משולבת גבוהה, ביצועים גבוהים ועלות נמוכה. זה מאוד מותאם למערכת שידור DTV מהדור החדש.
מְאַפיֵן
4 יציאות GE/SFP (מקסימום 1024 IP in):
Data1 הוא יציאות דו-כיווניות, מקסימום 1024 IP in, 16/32 IP out
יציאות Data2&3&4 לקלט בלבד
תומך בהתאמת PCR מדויקת
מקסימום 840Mbps עבור כל קלט
תומך בהתאמת PCR מדויק/סינון CA, מיפוי מחדש של PID ועריכת PSI/SI
תומך בעד 256 PIDs מיפוי מחדש לכל ערוץ
תומך ב-6 כניסות ASI ו-2 יציאות ASI
תמיכה ב-16 (או 32) TS מרובבים מעל פלט UDP/RTP/RTSP
פלט 16(או 32) DVB-C non-ספקים סמוכים, תואם ל-DVB-C (EN 300 429) ו-ITU-T J.83 A/B
תומך בקידוד RS(204,188).
תמיכה בניהול רשת מבוסס-אינטרנט
פרמטרים טכניים של IP to DVB-C Modulator
|
קֶלֶט |
קֶלֶט |
16/32 DVB-ספקי C: כניסת IP מקסימלית של 1024 עד Date1-Date4 100/1000M Ethernet Port (או ממשק SFP אופציונלי). כל יציאת נתונים יכולה להזין מקסימום 1024 IP. |
||
|
6 כניסות ASI, ממשק BNC |
||||
|
פרוטוקול תחבורה |
TS על UDP/RTP, unicast ו-multicast, IGMP V2/V3 |
|||
|
קצב שידור |
מקסימום 840Mbps עבור כל קלט GE |
|||
|
מוקס |
ערוץ קלט |
1024 |
||
|
ערוץ פלט |
16/32 |
|||
|
מספרי PID מקסימליים |
256 לכל ערוץ |
|||
|
פונקציות |
מיפוי מחדש של PID (אופציונלי אוטומטי/ידנית) |
|||
|
התאמה מדויקת של PCR |
||||
|
טבלת PSI/SI יוצרת אוטומטית |
||||
|
ערבול פרמטרים |
Max simulscrypt CA |
6 |
||
|
Scramble Standard |
ETR289, ETSI 101 197, ETSI 103 197 |
|||
|
קֶשֶׁר |
חיבור מקומי/מרחוק |
|||
|
אִפְנוּן פרמטרים |
DVB-מדור C Modulator |
J.83A |
קונסטלציה: 16/32/64/128/256QAM |
|
|
רוחב פס: 8M |
||||
|
J.83B |
קבוצת הכוכבים: 64QAM/ 256QAM |
|||
|
רוחב פס: 6 מיליון |
||||
|
ערוץ QAM |
16/32 ספק לא-צמוד |
|||
|
תקן אפנון |
EN300 429/ITU-T J.83A/B(DVB-C) |
|||
|
שיעור סמלים |
5.0~7.0Msps, 1kps צעדים |
|||
|
קְבוּצַת כּוֹכָבִים |
16, 32, 64, 128, 256QAM |
|||
|
FEC |
RS (204, 188) |
|||
|
פלט RF |
מִמְשָׁק |
יציאת פלט אחת מסוג F עבור 16/32 ספקים, 75Ω |
||
|
טווח RF |
50~960MHz, צעדים של 1kHz |
|||
|
רמת פלט |
-20dBm~+10dBm(87~117dbµV), 0.1dB stepping |
|||
|
MER |
גדול או שווה ל-40dB |
|||
|
פלט TS |
פלט IP של 16/32 על UDP/RTP/RTSP, unicast/multicast, יציאות נתונים1 100/1000M Ethernet |
|||
|
2 יציאות ASI, אחת כמראה |
||||
|
מַעֲרֶכֶת |
תוכנת ניהול רשת (NMS) תומכת |
|||
|
כְּלָלִי |
שחרור |
420 מ"מ × 440 מ"מ × 44.5 מ"מ (WxLxH) |
||
|
טֶמפֶּרָטוּרָה |
0 ~ 45 מעלות (פעולה), -20 ~ 80 מעלות (אחסון) |
|||
|
ספק כוח |
AC 100V±10%, 50/60Hz או AC 220V±10%, 50/60Hz |
|||
פְּנִימִיעִקָרוֹןCהארט
