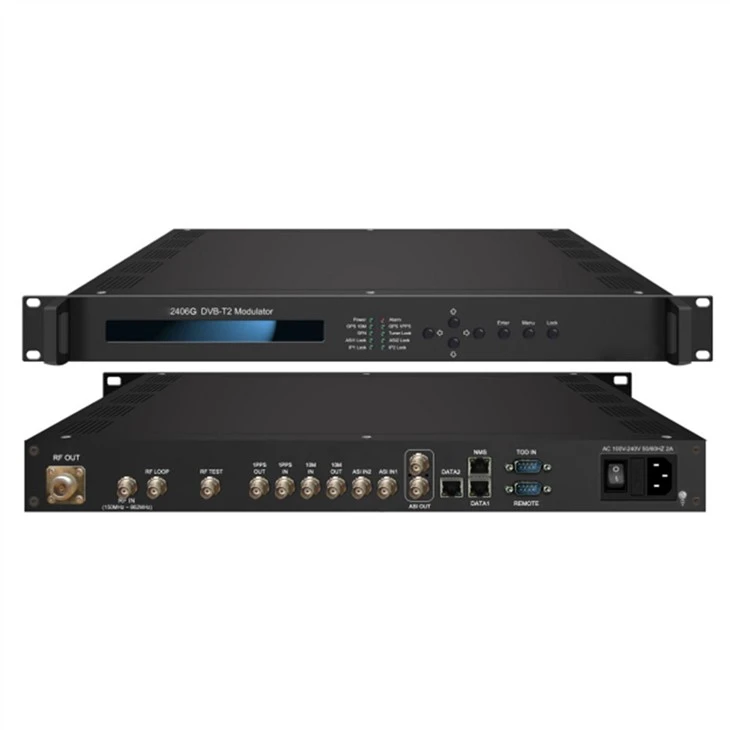

מודולטור DVB דיגיטלי-T2
מודולטור DVB דיגיטלי-T2
SFT2406G DVB-מאפנן T/T2 הוא המוצר החדש שלנו שפותח בהתאם לתקן DVB-T/T2. עם טכנולוגיית האפנון המתקדמת שלו, אפנן זה יכול לעשות שימוש יעיל במשאבי הספקטרום הקרקעי ולאפשר לספק אותות אמינים למכשירים קבועים, ניידים וניידים. בהשוואה ל-DVB-T, קיבולת הערוץ גדלה ב-30 אחוזים מתחת לסף היחס בין הספק לרעש (CNR) הדומה. יתרה מכך, מכשיר זה ניתן לשדרוג ולשלוט באמצעות מערכת רשת, המאפשרת שימוש נרחב בו בהקמת רשת שידור דיגיטלית ולספק אותות טובים למעבדה מדעית ו-DVB-T/T2 STB.
תכונה של דיגיטלי DVB-T2 Modulator
* התאמה מלאה לתקן EN302 755 ו-EN300 744
* 2 יציאות קלט ASI
* 2 קלט IP על פרוטוקול UDP
* כניסה/לולאה יציאה של 10 מגה-הרץ, כניסת/לולאה יציאה של 1PPS
* יציאת DVB-T/T2 RF במכשיר אחד
* תומך PLP יחיד
* תמיכה ב-MISO ו-SISO
* תמיכה במצב רשת MFN
* תומך בעיוות קדם-דיגיטלי לא-ליניארי (DPD)
* מתנד גביש בטמפרטורה קבועה, גבוה כמו 0.1ppm יציבות
* תמיכה בעקיפה ומעבר של PID-(אפשרות)
* תפעול מקלדת ותצוגת LCD
* מערכת ניהול רשתות אינטרנט
מפרט שלמודולטור DVB דיגיטלי-T2
קֶלֶט | קלט TS מעל 2 יציאות ASI ו-2 IP (UDP) | ||
| כניסת שעון ייחוס של 10 מגה-הרץ ויציאה לולאה, ממשק BNC | |||
| 1PPS קלט ו-loop out, ממשק BNC | |||
כפולexing (oאפשרות) | PID מקסימלימיפוי מחדש | 128 כניסות לכל ערוץ | |
פוּנקצִיָה | מיפוי מחדש של PID (אוטומטי או ידני) | ||
| התאמת PCR מדויקת | |||
| צור טבלת PSI/SI באופן אוטומטי | |||
וויסות | DVB-T2 | תֶקֶן | EN302 755 |
| מצב | מצב A: יחיד-PLP; | ||
| PLPקבוצת כוכבים | QPSK,16QAM, 64QAM, 256QAM(רגיל או מסובב) | ||
| פוסט L1קבוצות כוכבים | BPSK, QPSK, 16QAM, 64QAM | ||
| אורך FEC | קצר (16K), רגיל (64K) | ||
| שיעור FEC | 1/2, 3/5, 2/3, 3/4, 4/5, 5/6 | ||
| תבנית טייס | PP1 - PP8 | ||
| משמר מרווח | 1/128, 1/32, 1/16, 19/256, 1/8, 19/128, 1/4 | ||
| מצב FFT | 1k, 2k, 4k 8k, 16k, 32k (רגיל או מורחב) | ||
| רוחב פס | 5 מגה הרץ, 6 מגה הרץ, 7 מגה הרץ, 8 מגה הרץ | ||
| מצב נטו | MFN | ||
| DVB-T | תֶקֶן | EN300 744 | |
| FFT | 2K, 8K | ||
| רוחב פס | 5 מגה הרץ, 6 מגה הרץ, 7 מגה הרץ, 8 מגה הרץ | ||
| קבוצת כוכבים | QPSK, 16QAM, 64QAM | ||
| משמר מרווח | 1/4, 1/8, 1/16, 1/32 | ||
| FEC | 1/2, 2/3, 3/4, 5/6, 7/8 | ||
| מצב נטו | MFN | ||
| RF Out | מַחבֵּר | סוג N, עכבה של 50Ω | |
| טווח RF | 150~999Mhz, צעדים של 1Hz | ||
| רמת פלטATT | -15~ פלוס 5 dBm, 0.1db צעדים | ||
| MER | >43db | ||
| כָּתֵףרָמָה | >56dB | ||
| מערכת | תצוגת LCD, מקלדת ואינטרנט ניהול רשת | ||
| תמיכה בשדרוג תוכנה דרך הרשת | |||
| כללי | שחרור(W*L*H) | 482 מ"מ × 410 מ"מ × 44 מ"מ | |
| טֶמפֶּרָטוּרָה | 0~45תוֹאַר(מבצע),-20~80תוֹאַר(אִחסוּן) | ||
| ספק כוח | AC 220V±10 אחוז ,50/60Hz | ||
תרשים עקרוני שלמודולטור DVB דיגיטלי-T2

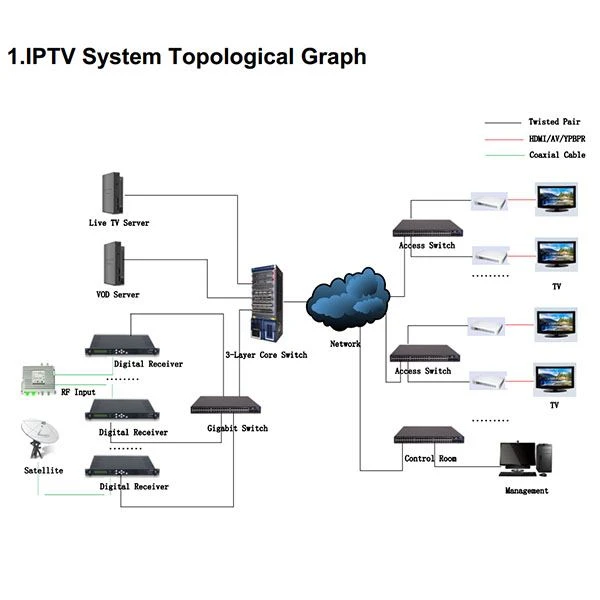

פתרון IPTV
