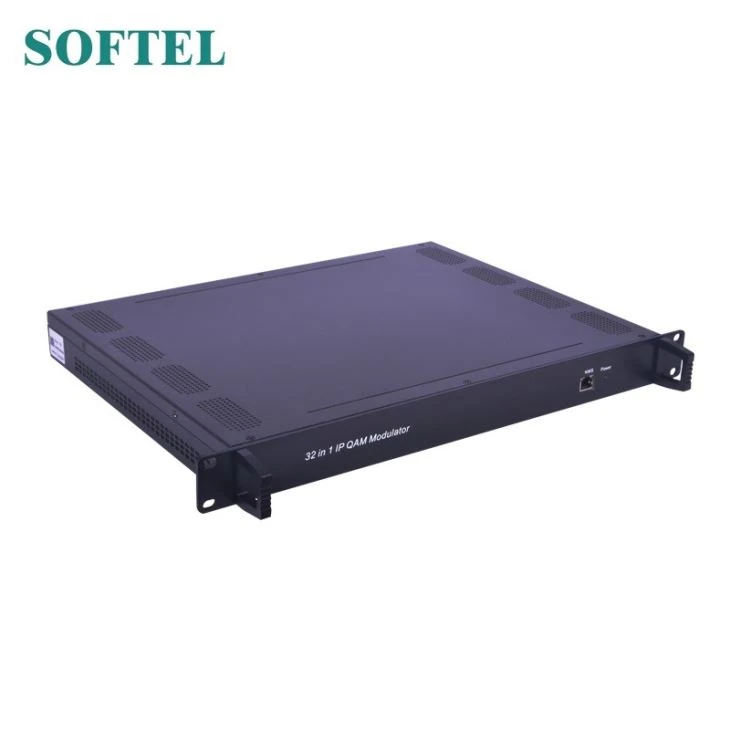

32 ערוצים IP Qam Modulator
32 ערוצי IP Qam Modulator SFT3332 כוללים 32 ערוצים מרבבים, 32 ערוצי ערבול ו- 32 QAM (DVB-C) ערוצי אפנון ותומכים בניהול רשת מבוסס רשת. זה מאופיין גם ברמה משולבת גבוהה, ביצועים גבוהים ועלות נמוכה.
מאפיין

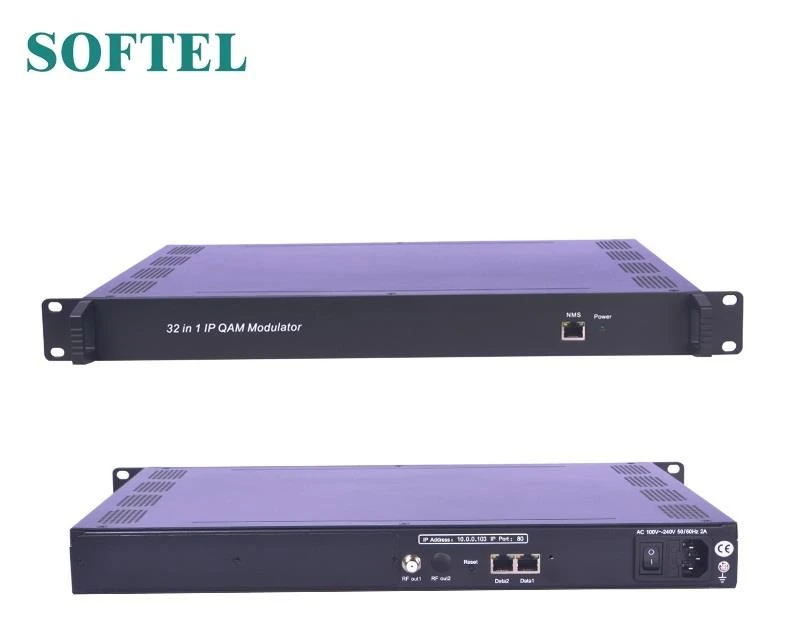

2 קלט GE, Data1 ו- Data2 (ממשק SFP אופציונלי)
תומך בעד 1024 ערוצי TS באמצעות UDP / RTP, unicast ו- multicast, IGMP v2 \ v3
מקסימום 840 מגהביט לשנייה לכל קלט GE
תומך בהתאמת PCR התאמה / סינון CA, מיפוי מחדש של PID ועריכת PSI / SI
תומך עד 256 מיפוי מחדש של PIDS בערוץ
תומך ב 32- TS מרובי או מקושקשים בפלט UDP / RTP / RTSP
32 פלטים של ספקי QAM שאינם סמוכים, תואמים DVB-C (EN 300 429) ו- ITU-T J.83 A / B
תומך בקידוד RS (204,188)
פרמטר טכני
קלט | קלט | כניסת IP 512 × 2, יציאת אתרנט 2 * 100 / 1000M (ממשק SFP אופציונלי) | |
פרוטוקול תעבורה | TS מעל UDP / RTP, unicast ו- multicast, IGMP V2 / V3 | ||
שיעור הילוכים | מקסימום 840 מגהביט לשנייה לכל קלט GE | ||
Mux | ערוץ קלט | 1024 | |
ערוץ פלט | 32 | ||
PID מקסימום | 256 לערוץ | ||
פונקציות | מיפוי מחדש של PID (אוטומטי / אופציונלי ידנית) | ||
התאמת PCR מדויקת | |||
טבלת PSI / SI מייצרת אוטומטית | |||
לטרוף | הצפנה מקסימלית של CA | 4 | |
Scramble Standard | ETR289, ETSI 101 197, ETSI 103 197 | ||
חיבור | חיבור מקומי / מרוחק | ||
וויסות | מכשיר מודול DVB-C | J.83A | קבוצת כוכבים: 16/32/64/128 / 256QAM |
רוחב פס: 8M | |||
J.83B | קבוצת הכוכבים: 64QAM / 256QAM | ||
רוחב פס: 6M | |||
ערוץ QAM | 32 מוביל שאינו צמוד | ||
אפנון סטנדרט | EN300 429 / ITU-T J.83A / B (DVB-C) | ||
קצב סמל | 5.0 ~ 7.0Msps, צעד של 1 סיביות | ||
קבוצת כוכבים | 16, 32, 64, 128, 256QAM | ||
FEC | RS (204, 188) | ||
פלט RF | ממשק | 1 יציאת פלט מוקלטת F עבור 32 ספקים, 75Ω | |
טווח RF | 50 ~ 960 מגה הרץ, צעד 1kHz | ||
רמת פלט | -20dBm ~ + 10dBm (87 ~ 117dbμV), דריכה 0.1dB | ||
MER | ≥ 40dB | ||
פלט TS | 32 פלט IP מעל UDP / RTP / RTSP, unicast / multicast, 2 * 100 / 1000M יציאות אתרנט (SFP) | ||
מערכת | תוכנת ניהול רשת (NMS) תומכת | ||
כללי | פליטה | 420 מ"מ × 440 מ"מ × 44.5 מ"מ (BxLxH) | |
טמפרטורה | 0 ~ 45 ℃ (פעולה), -20 ~ 80 ℃ (אחסון) | ||
ספק כוח | AC 100V ± 10%, 50 / 60Hz או AC 220V ± 10%, 50 / 60Hz | ||
פתרון תקלות
מערכת הבטחת האיכות ISO9001 של SOFTEL אושרה על ידי ארגון CQC. להבטיח איכות, אמינות ויציבות של המוצרים. כל מוצרי Softel עברו את הבדיקה והבדיקה לפני שהמפעל יוצא. מערך הבדיקה והבדיקה כבר מכסה את כל הקריטריונים האופטיים, האלקטרוניים והמכניים אשר פורסמו על ידי Softel.
כדי למנוע סכנה פוטנציאלית, אנא עקוב אחר תנאי הפעולה בקפדנות.
אמצעי מניעה
התקנת המכשיר במקום בו טמפרטורת הסביבה נע בין 0 ל- 45 מעלות צלזיוס.
וודא אוורור טוב לכיור הקירור בלוח האחורי ולשעמם בקירור אחר במידת הצורך.
בדיקת מתח AC הכניסה בטווח העבודה של ספק הכוח והחיבור נכון לפני הפעלת המכשיר.
בדיקת רמת יציאת ה- RF משתנה בטווח הסובלני במידת הצורך
בדיקת כל כבלי האות מחוברים כראוי
אסור להפעיל / לכבות מכשיר לעתים קרובות; המרווח בין כל ההפעלה / כיבוי חייב להיות גדול מ -10 שניות.
התנאים צריכים לנתק את כבל החשמל
כבל החשמל או השקע פגומים.
כל נוזל שזרם למכשיר.
כל חומר שגורם לקצר
מכשיר בסביבה לחה
המכשיר סבל מפגיעה גופנית
סרק ותיק.
לאחר ההפעלה והשחזור להגדרת היצרן, המכשיר עדיין לא יכול לעבוד כראוי.
