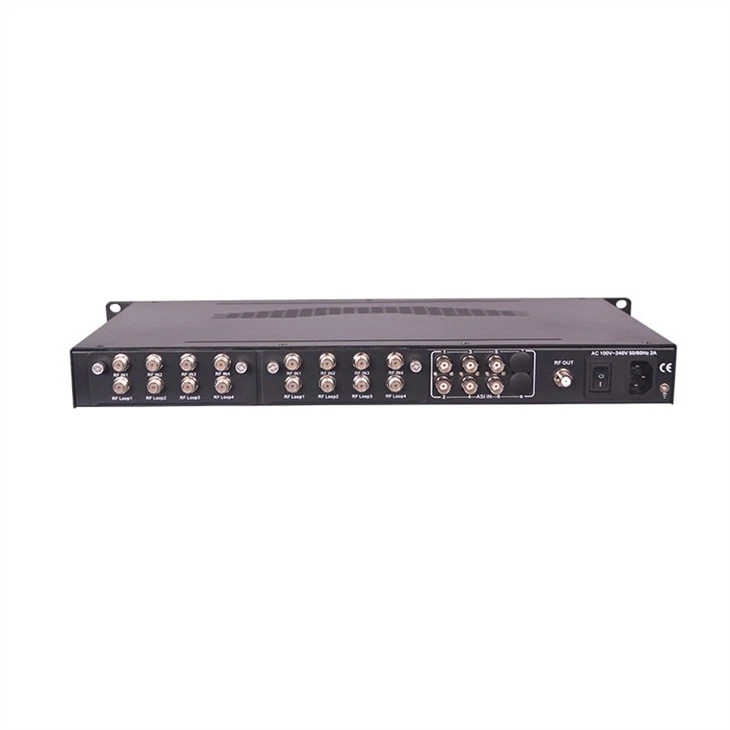

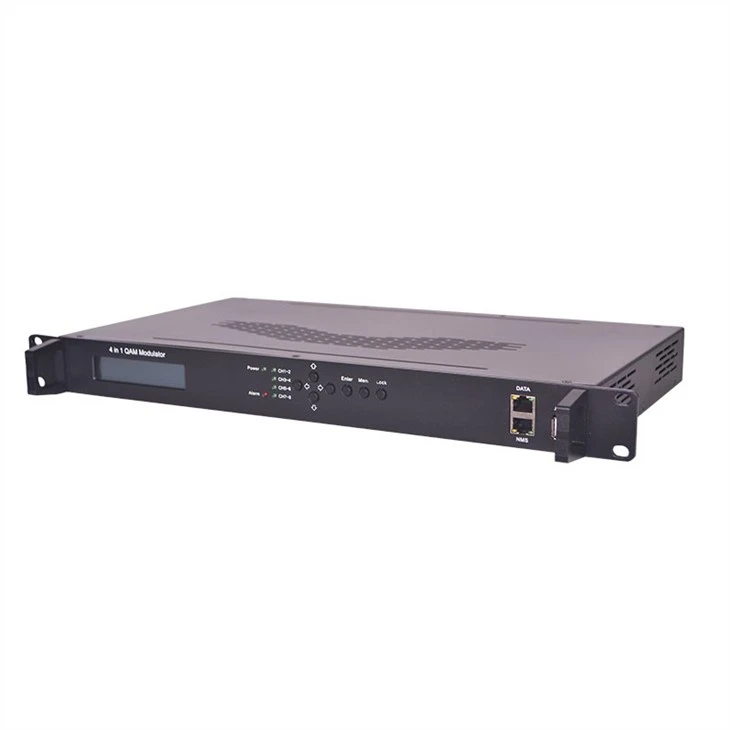

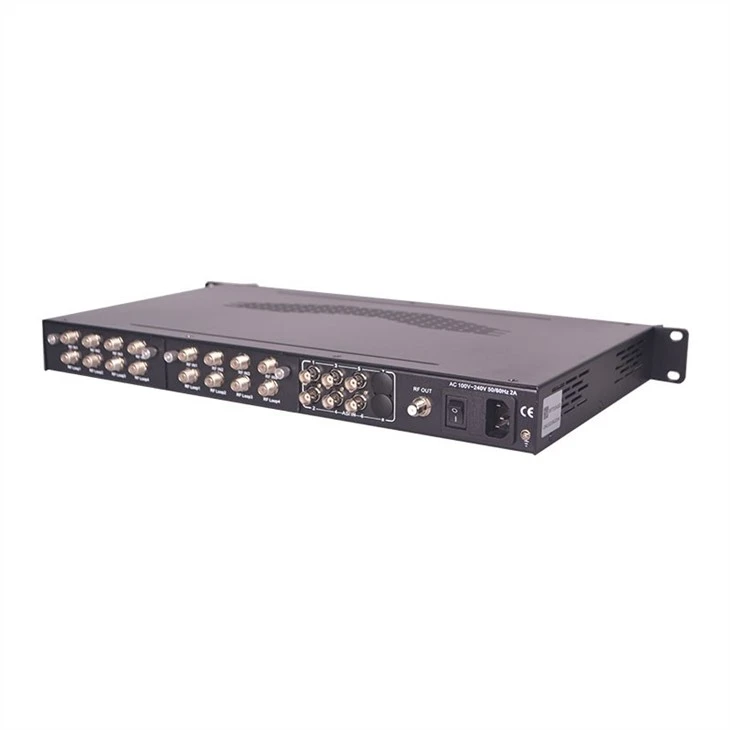

4 במודולטור QAM אחד

SFT3343D הוא מודולטור QAM בעל ביצועים גבוהים וחסכוני לטרוף mux שתוכנן על ידי SOFTEL.

שלח החקירה

להורדה

הצגת המוצר

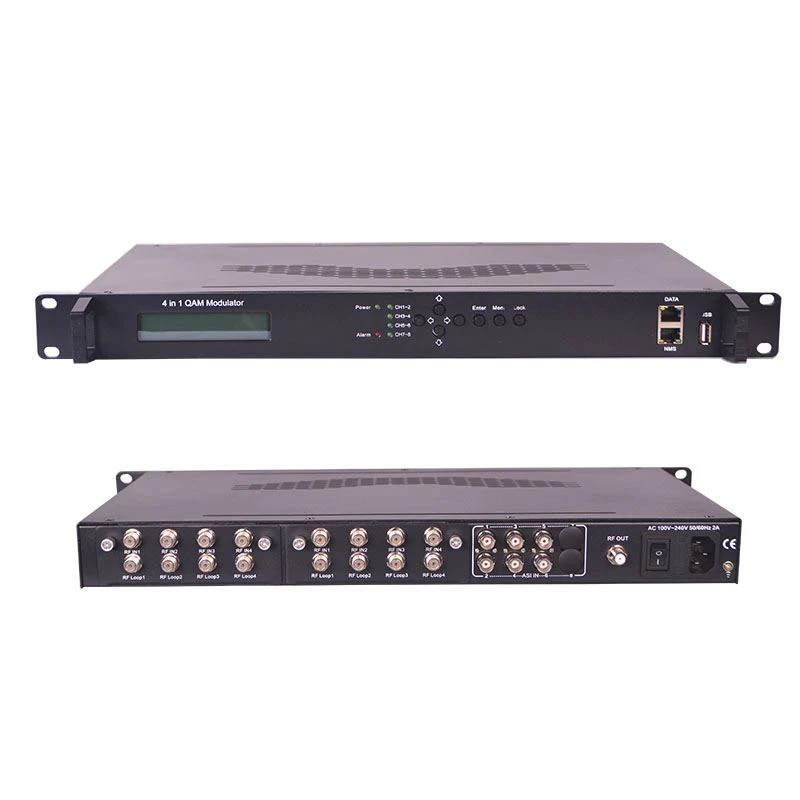

4 ב 1 אפנן QAM

הצגת מוצר

SFT3343Dהוא מאפנן QAM בעל ביצועים גבוהים וחסכוניים על ידי התמקדות במוקס, שתוכנן על ידי SOFTEL. יש לו מספר יציאות קלט אופציונליות. לאחר ריבוב, ערבוב ו QAM תהליך אפנון, אז זה נותן פלט RF 4. כדי לענות על הדרישות השונות של הלקוחות, מכשיר זה מצויד גם ביציאת IP להפקת 4 MPTS מעל UDP. תכנון המבנה הניתנות לניתוק מאוד מאפשר את החלפת המודולים (demodulator) לפי הצורך.

מודולי ה- FourCAM / CI (אופציונליים) המלווים ומודולי BISS יכולים לפרק את קלט התוכניות מ -4 כניסות מקלט. תכנון המבנה הניתנות לניתוק מאוד מאפשר את החלפת המודולים (מאפנן) לפי הצורך. SFT3343 מאופיין גם ברמה משולבת גבוהה, ביצועים גבוהים ועלות נמוכה. זה מאוד מותאם למערכת שידורי CATV מהדור החדש.

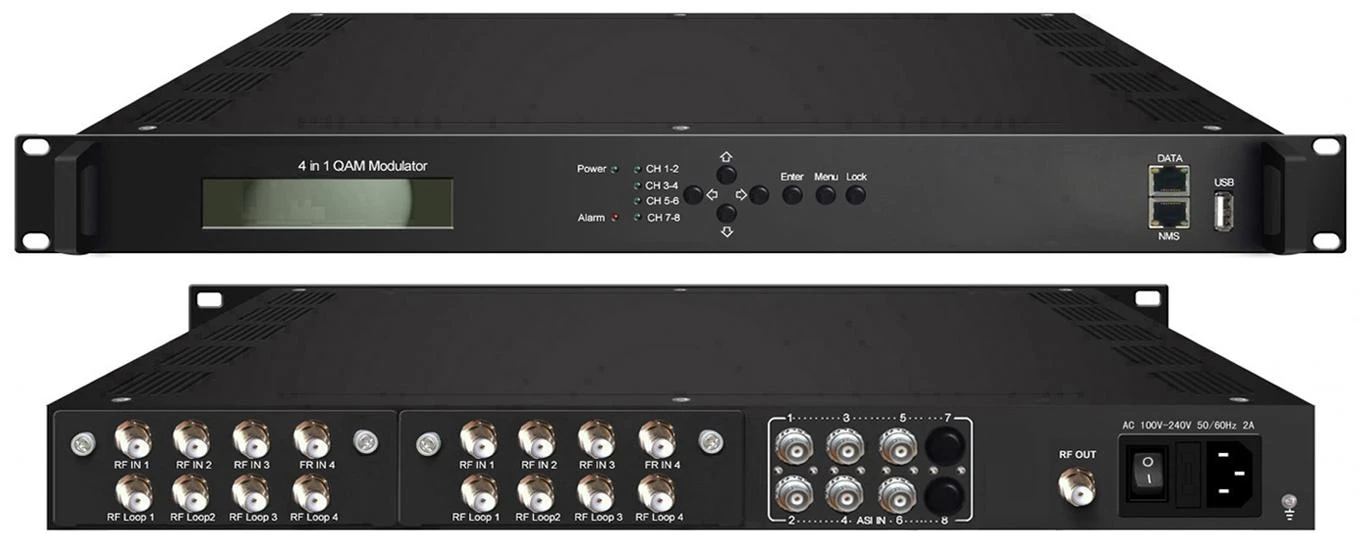

גרסה 1

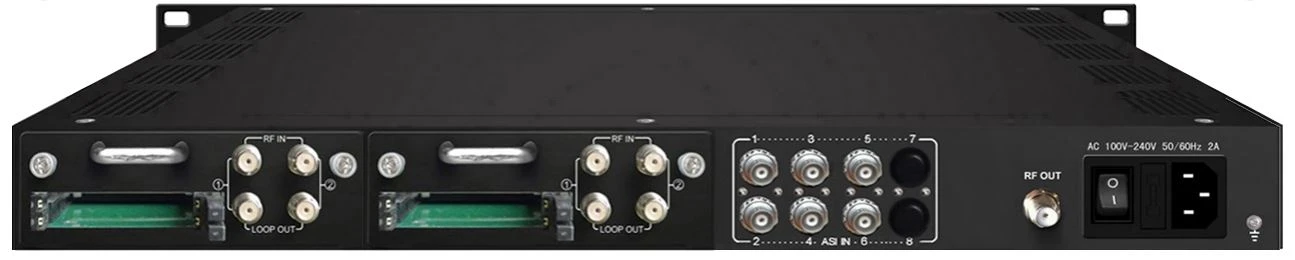

גרסה 2

תכונות עיקריות

יציאות קלט מרובות אופציונליות:
8 DVB-C / T / T2 / ISDBT / S / S2 / S2X / ATSC טיונר FTA + 6 יציאות קלט ASI + 256 כניסת IP (גרסה 1)
4 DVB-C / S / S2 / ATSC טיונר עם יציאות קלט ASI CAM+6 (גרסה 2)
תומך ב- 4 ערוצים מרבבים + 4 ערוצים מקשקשים + 4 ערוצים מאופנים ב- QAM
תמיכה מלאה ב- DVB-C (EN300 429) ו- ITU-T J.83A / B / C.
תומך במלואו בתיאור מערכת DVB כללית לטרוף ETR289, simulcrypt רגיל ETSI 101 197 ו- ETSI 103 197
תומך בהתאמת PCR מדויקת
תמיכה בעריכה והכנסה של PSI / SI
מדד ביצועי פלט RF מעולה, MER≥40db
תמיכה 4 * MPTS פלט מעל UDP
4 CAM מפענחים תוכניות מרובות מקלט קלט 4 טיונר (אופציונלי)
תמיכה בביטול BISS (רק בגירסה 2)
תומך בתצוגת LCD ובמקלדת
תמיכה בניהול אתרים, עדכונים דרך האינטרנט וה- USB

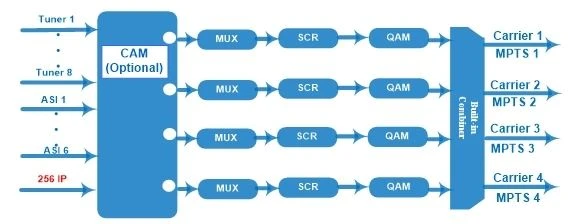

עקרון עבודה

מִפרָט

קֶלֶט	8 DVB-C / T / T2 / ISDBT / S / S2 / S2X / ATSCטיונר FTA + 6 קלט ASI+256 קלט IP ------ גרסה 1
	4 טיונר DVB-C / S / S2 / ATSC עם CAM + 6 ASI ------- גרסה 2
קטע מקלט	לגרסה 1： Mניתן להחליף טיונרים במצב אולטרה (חָדָשׁסוּג)	DVB-C	תדר קלט		60~890MHz
			תֶקֶן		J.83A, J.83C		J.83B
			קבוצת כוכבים		16/32/64/128/256 QAM		64/256 QAM
		DVB-T / T2	תדר קלט		60~890MHz
			רוחב פס		5/6/7/8 M
		ISDB-T	תדר קלט		60~890MHz
	לגרסה 1 (חָדָשׁסוּג)	DVB-S	קֶלֶטתדירות		950~2150 מגה-הרץ
			שיעור סמלים		0.5~45Msps
			עוצמת אות		- 65-25dBm
			FEC		1/2, 2/3, 3/4, 5/6, 7/8
			קבוצת כוכבים		QPSK
			קצב סיביות קלט מרבי		≤120 מגה לשניות
		DVB-S2X	תדר קלט		950 ~ 2150MHz
			שיעור סמלים		QPSK / 8PSK / 16APSK: 0.5 ~ 45 Msps 32APSK: 0.5 ~40Msps;
			FEC		QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 8PSK: 3/5, 2/3, 3/4, 5/6 , 8/9, 9/10 16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 32APSK: 3/4, 4/5, 5/6, 8/9, 9/10
			קבוצת כוכבים		QPSK,8PSK, 16APSK, 32APSK
			קצב סיביות קלט מרבי		≤120 מגה לשניות
		DVB-S2X	תדר קלט		950 ~ 2150MHz
			שיעור סמלים		QPSK / 8PSK / 16APSK: 0.5 ~ 45 Msps 8APSK:0.5 ~ 40 Msps 32APSK:0.5~40Msps
			FEC		QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 8APSK: 5/9-L, 26/45-L 16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3 / 5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90 32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9
			קבוצת כוכבים		QPSK,8PSK, 8APSK, 16APSK, 32APSK
			קצב סיביות קלט מרבי		≤120 מגה לשניות
	לגרסה 2	DVB-C	תֶקֶן		J.83A (DVB-C), J.83B, J.83C
			תדר קלט		30~1000Mhz
			קבוצת כוכבים		16/32/64/128/256 QAM
		DVB-S	תדר קלט		950~2150 מגה-הרץ
			Sקצב ימבול		2-45 Msps
			FEC		1/2, 2/3, 3/4, 5/6, 7/8
			עוצמת אות		-65 ~ -25dBm
			קבוצת כוכבים		QPSK
		DVB-S2	תדר קלט		950~2150 מגה-הרץ
			Sקצב ימבול		QPSK / 8PSK 1 ~ 45 Msps
			FEC		1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
			קבוצת כוכבים		QPSK, 8PSK
		ATSC	תדר קלט		54 ~ 858MHz
			רוחב פס		6M
			קבוצת כוכבים		8VSB
רִבּוּב	מיפוי PID מרבי	128לכל ערוץ קלט
	פוּנקצִיָה	מיפוי PID מחדש(באופן אוטומטי או ידני)
		Aהתאמת PCR מדויקת
		צור טבלת PSI / SIaבאופן אוטומטי
התעסקות	CA מקסימלי להצפנה	4
	תֶקֶן	ETSI 101 197, ETSI 103 197
	חיבור	חיבור מקומי / מרוחק
וויסות	ערוץ QAM	4
	תֶקֶן	EN300 429 / ITU-T J.83A / B / C
	מר	≥40db
	תדר RF	30 ~ 999MHz, צעד 1KHz
	רמת פלט RF	-10 ~ 0dbm, שלב 0.1db ------ גרסה 1 -20 ~ 0dbm, צעד 0.1db ------ גרסה 2
	קצב סמל	5.0Msps ~9.0Msps, דריכה אחת
		J.83A		J.83B		J.83C
	קבוצת כוכבים	16/32/64/128 / 256QAM		64/256 QAM		64/256 QAM
	רוחב פס	8M		6M		6M
מערכת	ממשק מקומי	לחצני בקרה LCD +
	שליטה מרחוק	NMS באינטרנט
	זרם החוצה	4*MPTSמעל UDPבחוץ (RJ45, 1000M, Unicast / Multicast)
	שפה	אנגלית וסינית
	שדרוג תוכנה	אינטרנט ו- USB
כללי	מֵמַד (WDH)	482 מ"מ ×300מ"מ × 44.5 מ"מ
	טֶמפֶּרָטוּרָה	0~45℃(מבצע) ; -20 ~ 80℃(אִחסוּן)
	כּוֹחַ	AC100 וולט ± 1050/60 הרץ; AC 220V ± 10%,50/60 הרץ
