יצרן מגבר RF

פָּרִיט

יְחִידָה

פרמטרים טכניים

נתיב קדימה

טווח תדרים

MHz

47/54/85-862/1003

רווח מדורג

db

30

34

36

38

40

רווח מלא מינימלי

db

גדול או שווה ל 30

גדול או שווה ל 34

גדול או שווה ל 36

גדול או שווה ל 38

גדול או שווה ל 40

רמת קלט מדורגת

DBμV

72

רמת פלט מדורגת

DBμV

108

שטוח בלהקה

db

±0.75

דמות רעש

db

פחות או שווה ל -10

אובדן החזרה

db

גדול או שווה ל -16

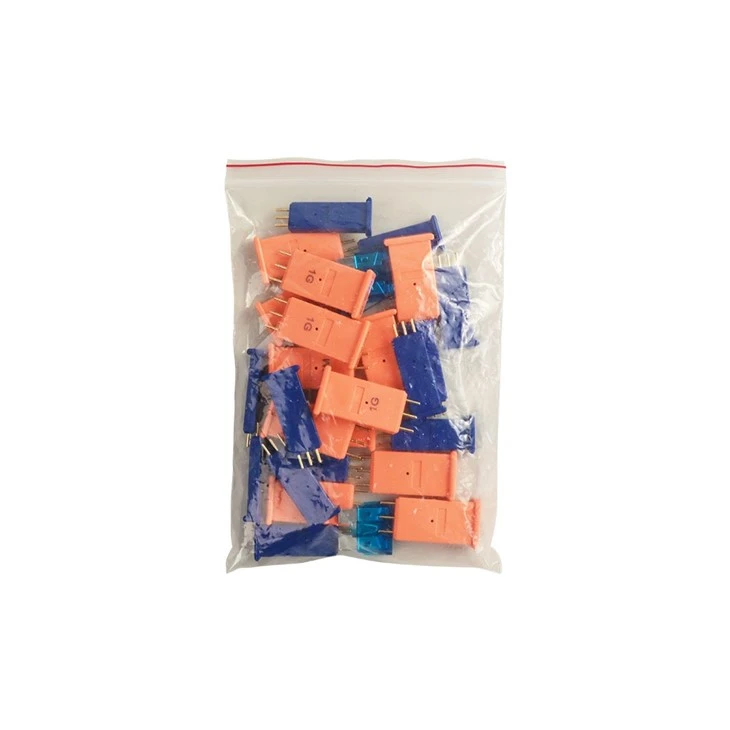

הנחתה

db

1-18 (תוספת קבועה, 1dB דריכה)

על פי דרישות המשתמש

שִׁוּוּי מִשׁקָל

db

1-15 (תוספת קבועה, 1dB דריכה)

C/CTB

db

65

מצב בדיקה: 79 ערוצים אות, רמת פלט: 85MHz/550MHz/860 MHz.

99DBUV/105DBUV/108 DBUV

C/CSO

db

63

עיכוב קבוצתי

NS

פחות או שווה ל 10 (112.25 מגה הרץ/116.68 מגהרץ)

אפנון זמזם AC

%

< 2%

להשיג יציבות

db

-1.0 ~ +1.0

נתיב חזרה

טווח תדרים

MHz

5 ~ 30/42/65

רווח מדורג

db

גדול או שווה ל 20

רווח מלא מינימלי

db

גדול או שווה ל 22

רמת פלט מקסימאלית

DBμV

גדול או שווה ל 110

שטוח בלהקה

db

±0.75

דמות רעש

db

פחות או שווה ל 12

אובדן החזרה

db

גדול או שווה ל -16

המוביל ליחס בין-מודולציה מסדר שני

db

גדול או שווה ל 52

תנאי מבחן: רמת פלט 110DBUV, נקודות בדיקה: F 1=10 MHz, F 2=60 MHz, F 3= f2-f 1=50 MHz

עיכוב קבוצתי

NS

פחות או שווה ל 20 (57MHz/59MHz)

אפנון זמזם AC

%

< 2%

ביצועים כלליים

עכבה אופיינית

Ω

75

יציאת מבחן

db

-20±1

מתח אספקת חשמל

V

ת: AC (135 ~ 250) V; B: AC (45 ~ 90) V

דחף עמידה במתח (10/700 מיקרו)

KV

> 5

צריכת חשמל

W

29

מֵמַד

מ.מ.

295 (L) × 210 (W) × 150 (H)

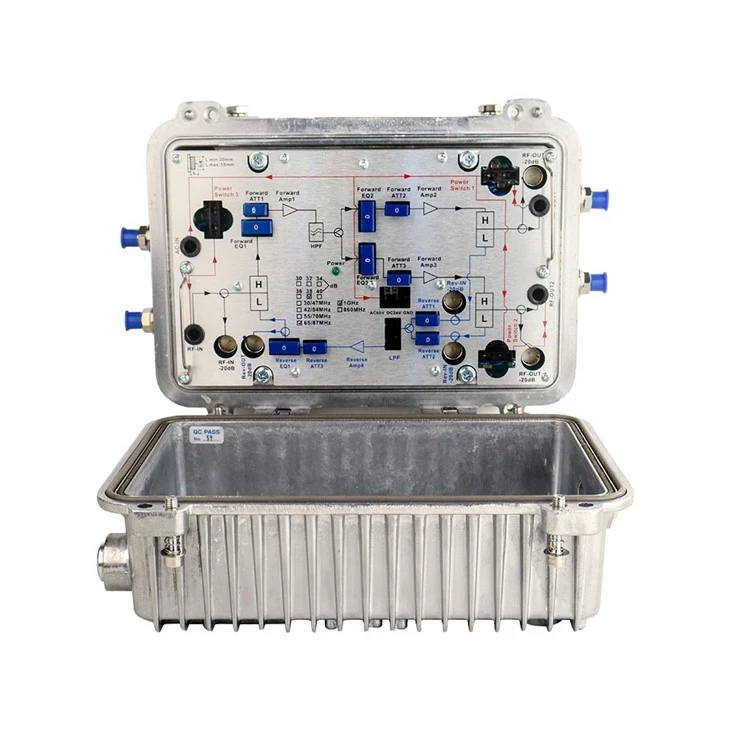

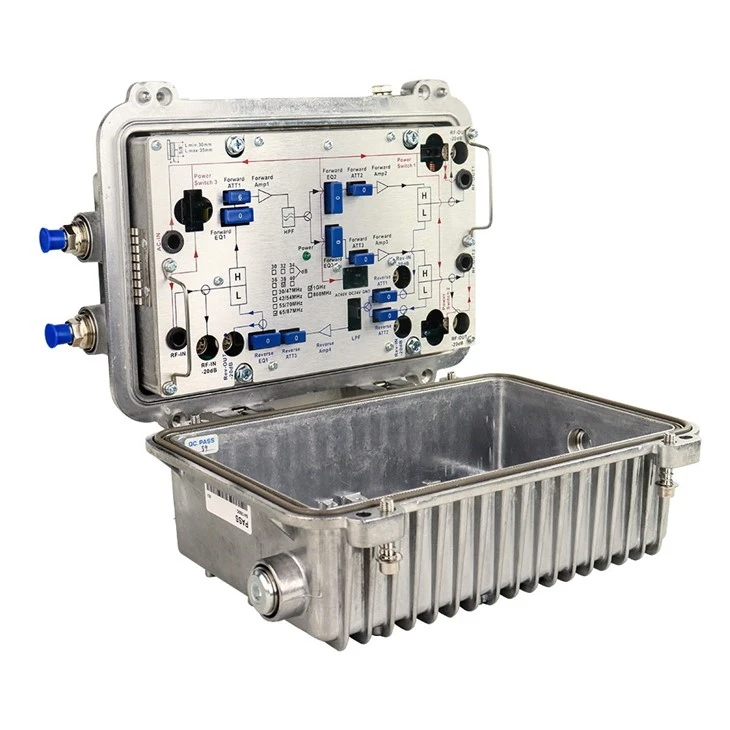

1

קדימה קדימה ATT ATT 1

2

קדימה קדימה EQ Equerter 1

3

מחוון כוח

4

קדימה קדימה EQ ENSERTER 2

5

קדימה קדימה att inter 2

6

קדימה קדימה EQ ENSERTER 3

7

קדימה קדימה ATT ATT 3

8

נתיך אוטומטי 1

9

פלט קדימה 1 יציאת בדיקה (-20dB)

10

יציאת פלט RF 1

11

יציאת בדיקת קלט לאחור 1 (-20dB)

12

יציאת פלט RF 2

13

פלט קדימה 2 יציאת בדיקה (-20dB)

14

נתיך אוטומטי 3

15

יציאת הזנת חשמל AC60V

16

יציאת חשמל

17

יציאת קלט RF

18

יציאת בדיקת קלט קדימה (-20dB)

19

יציאת בדיקת פלט לאחור (-20dB)

20

כניס EQ קבוע לאחור 1

21

כניסות ATT קבועות לאחור 3

22

מסנן מעבר נמוך

23

כניסות ATT קבועות לאחור 1

24

כניסות ATT קבועות לאחור 2

25

יציאת בדיקת קלט אחורה 2 (-20dB)

26

נתיך אוטומטי 2
