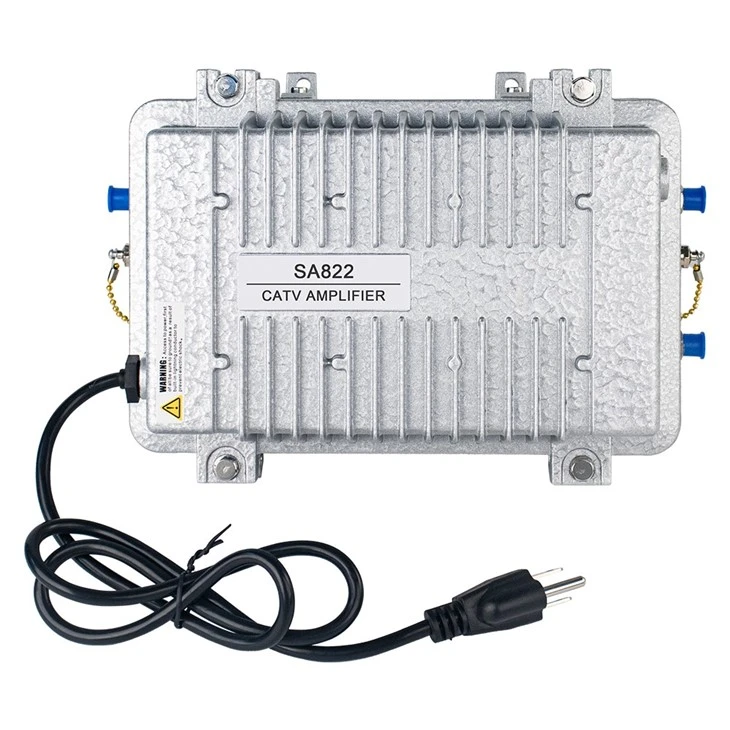

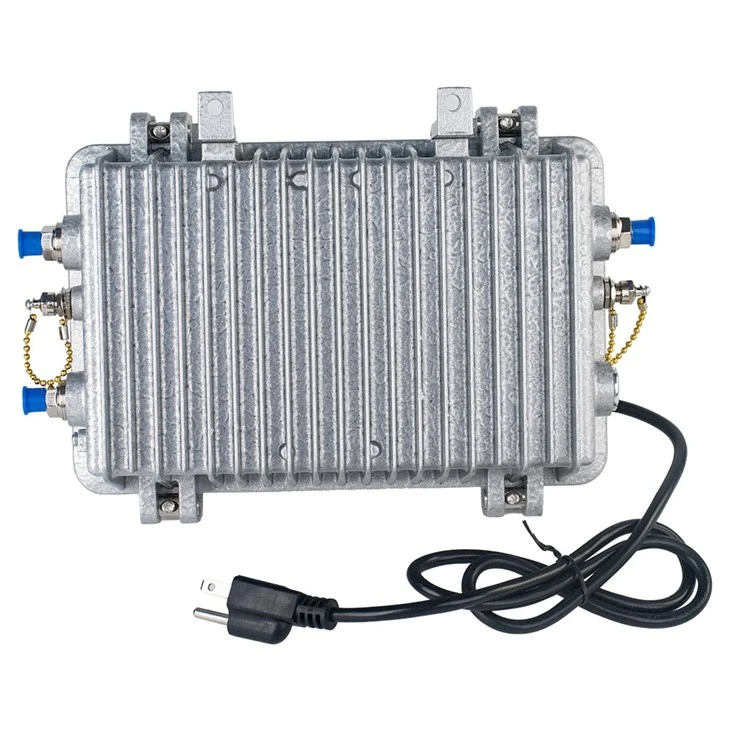

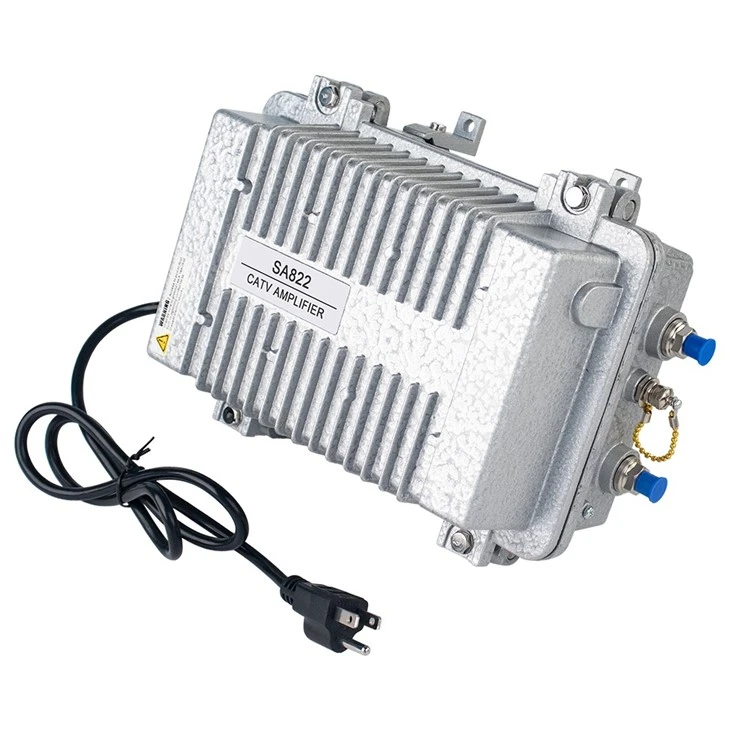

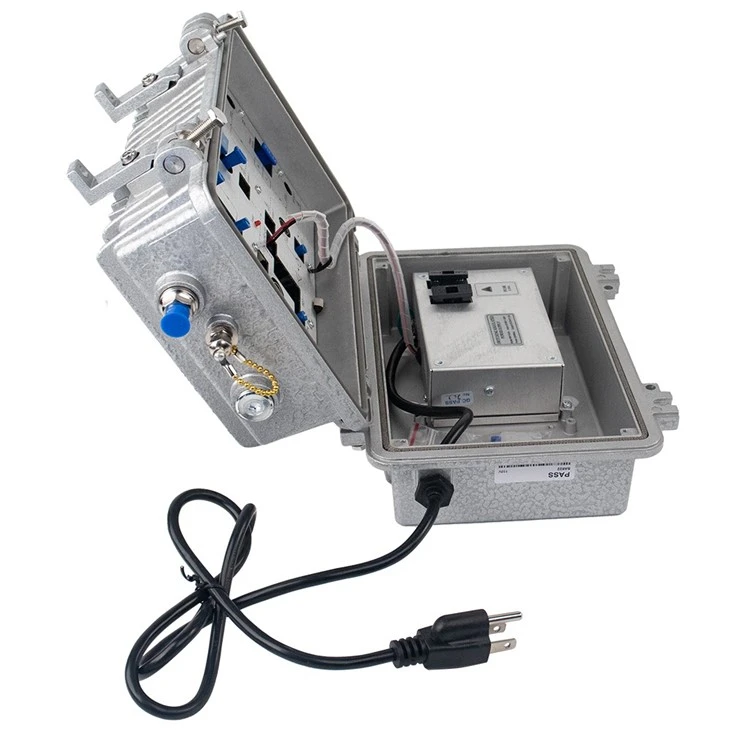

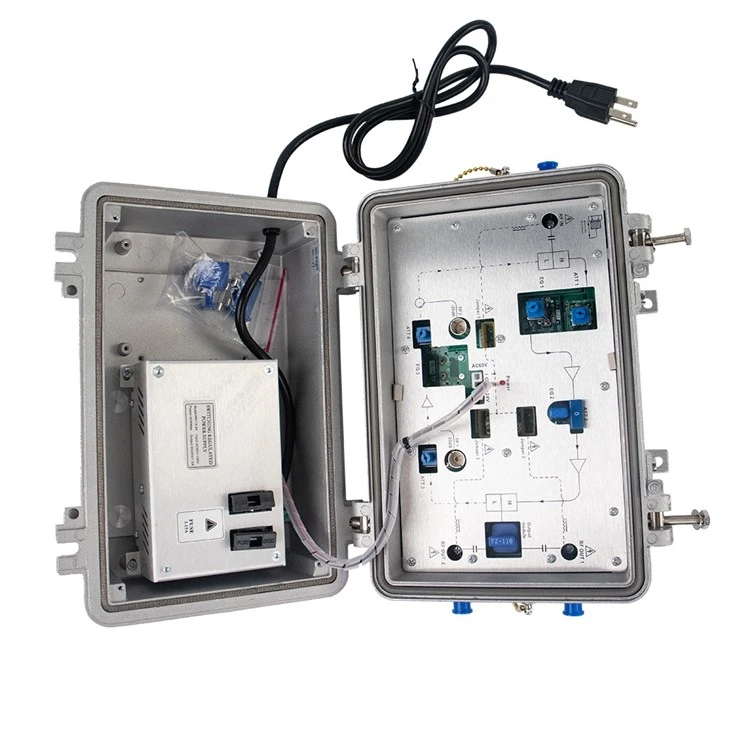

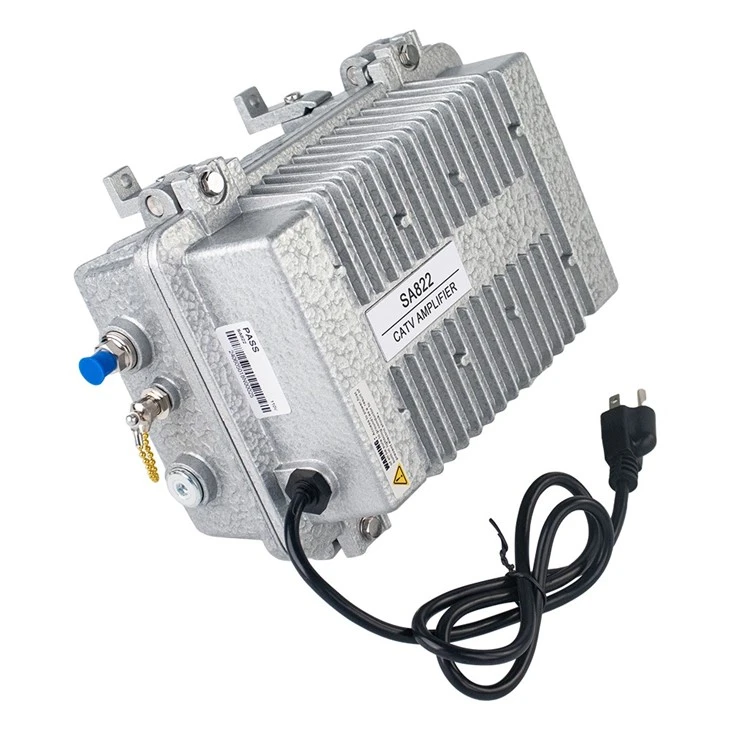

מגבר RF חיצוני
בשימוש מתאים בשידור דו-כיווני (ניתן לשריין) והשוואת אותות של שידור תא מטען רב-מעמדי או רשת הפצה בעלת דרישות גבוהות. אמצו מודולי כפל כוח מיובאים של PHILIPS, NEC. מגבר קדם שמע הוא מגבר צינור מיקרוגל בעל רעש נמוך לדחיפה כדי להבטיח רווח מספיק. יש לו 1 כניסה ו-2 יציאות, ולכל חיבור יש הגנת זרם יתר. ניתן לשנות את ענף הפלט או את יכולת ההפצה בעקבותיו. נעשה שימוש באקולייזר כפול, ולכן התאמת שטוחות ההילוכים הרב-מעמדית היא פשוטה ונוחה. מחליש ואקולייזר הם פלאג-אין, כך שהלקוחות יכולים לבחור בסגנון קבוע או מתכוונן. כוח מתג אמין גבוה (או כוח ליניארי) ועיצוב קפדני עמיד למים ונגד רעמים מבטיחים עבודה מתמשכת יציבה.
תכונות עיקריות של מגבר RF חיצוני
1. הגברת אות: הגדל את העוצמה של אות ה-RF המתקבל ושפר את איכות האות.
2. דיכוי רעש: להפחית את הרעש באות ולשפר את יחס האות לרעש.
3. כיסוי מורחב: הרחבת הכיסוי של מערכות תקשורת אלחוטיות על ידי שיפור עוצמת האות.
4. רווח מתכוונן: משתמשים יכולים להתאים את הרווח של המגבר בהתאם לצרכים האמיתיים שלהם כדי להשיג את הביצועים הטובים ביותר.
5. שידור דו-כיווני: תומך בהגברה של אותות למעלה וגם ב-downlink, ומתאים למערכות תקשורת דו-כיווניות.
מפרטים
|
פָּרִיט |
יְחִידָה |
טֶכנִי פרמטרים |
||
|
שידור קדימה |
||||
|
טווח תדרים |
MHz |
47/54/85~862 |
47/54/85~750 |
47/54/85~550 |
|
רווח מדורג |
dB |
גדול או שווה ל-30 |
גדול או שווה ל-30 |
גדול או שווה ל-30 |
|
Flatness In Band |
dB |
±0.75 |
||
|
רמת קלט מדורגת |
dBμV |
72 |
||
|
רמת תפוקה מדורגת |
dBμV |
102 |
102 |
102 |
|
טווח מתכוונן רווח |
dB |
מתכוונן: 0~15dB, קבוע: 3,6,9, 12, 15 |
||
|
טווח מתכוונן שיפוע |
dB |
מתכוונן: 0~24dB, קבוע: 6,9, 12, 15, 18 |
||
|
איור רעש |
dB |
פחות או שווה ל-12 |
||
|
CTB |
dB |
60 |
||
|
CSO |
dB |
60 |
||
|
החזר הפסד |
dB |
גדול או שווה ל-14 |
||
|
שידור הפוך |
||||
|
טווח תדרים |
MHz |
5~30/42/65 (או צוין על ידי המשתמש) |
||
|
Flatness In Band |
dB |
±0.75 |
||
|
החזר הפסד |
dB |
גדול או שווה ל-14 |
||
|
רווח מדורג |
dB |
0 או 20 נבחרו |
||
|
רמת פלט מקסימלית |
dBμV |
גדול או שווה ל-110 |
||
|
טווח מתכוונן רווח |
dB |
0~15 |
||
|
טווח מתכוונן שיפוע |
dB |
0~10 |
||
|
כְּלָלִי תְגוּבָה |
||||
|
מתח מתח (50 הרץ) |
V |
A: ~(130-265) V, B:~(30-80)V ,C:~(90-130)V |
||
|
מכת רעם |
KV |
5 (10/700μS) |
||
|
מֵמַד |
מ"מ |
270×215×118 |
||

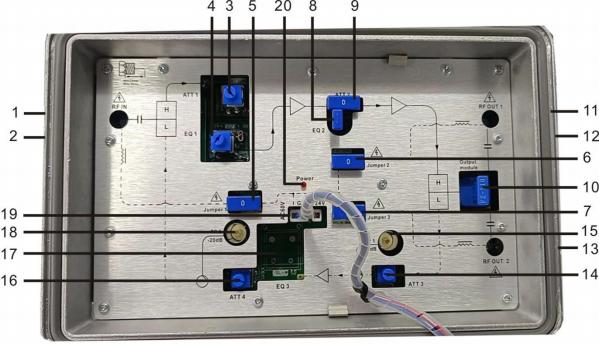

מִבְנֶה תַרשִׁים
מתח מקור מתח: ~220V(A), ~60V(B) ~110V(C)
|
1. כניסת RF |
2. -20יציאת בדיקת RF כניסת dB |
3. קדימה ATT1 |
|
4. קדימה EQ1 |
5. תוסף העברת אספקת חשמל 1 |
6. תוסף העברת אספקת חשמל 2 |
|
7. תוסף העברת אספקת חשמל 3 |
8. EQ2 (-6dB) |
9. העבר תוסף ATT 2 |
|
10. ברז פלט או מפצל (אופציונלי) |
11. פלט RF 1 |
12.-30יציאת בדיקת RF פלט dB |
|
13. פלט RF 2 |
14. הפוך ATT1 |
15. יציאת בדיקת RF הפוכה 1 |
|
16. הפוך ATT2 |
17. הפוך EQ |
18. יציאת בדיקת RF הפוכה 2 |
|
19. כניסת אספקת חשמל ללוח הראשי |
20. LED אספקת חשמל |
