מקלט אופטי CATV

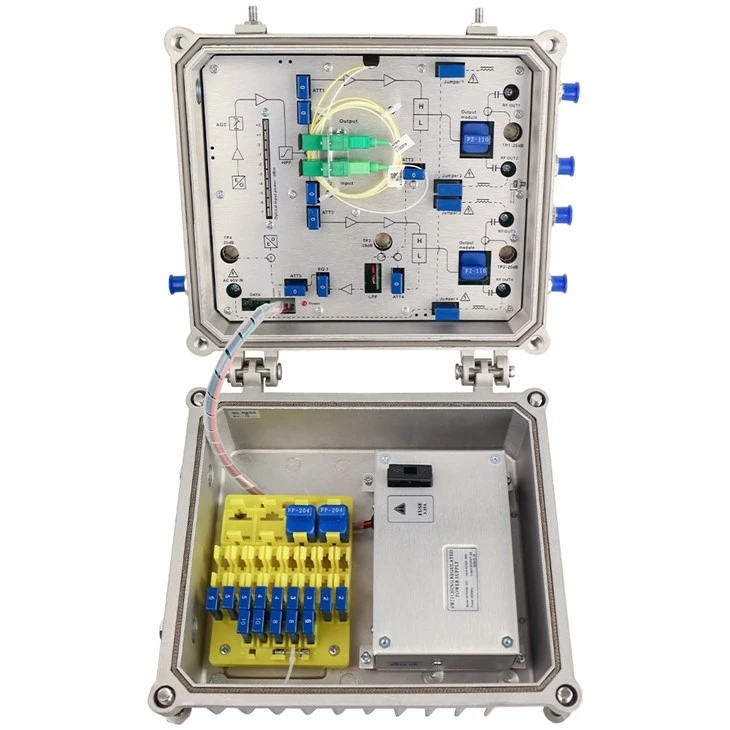

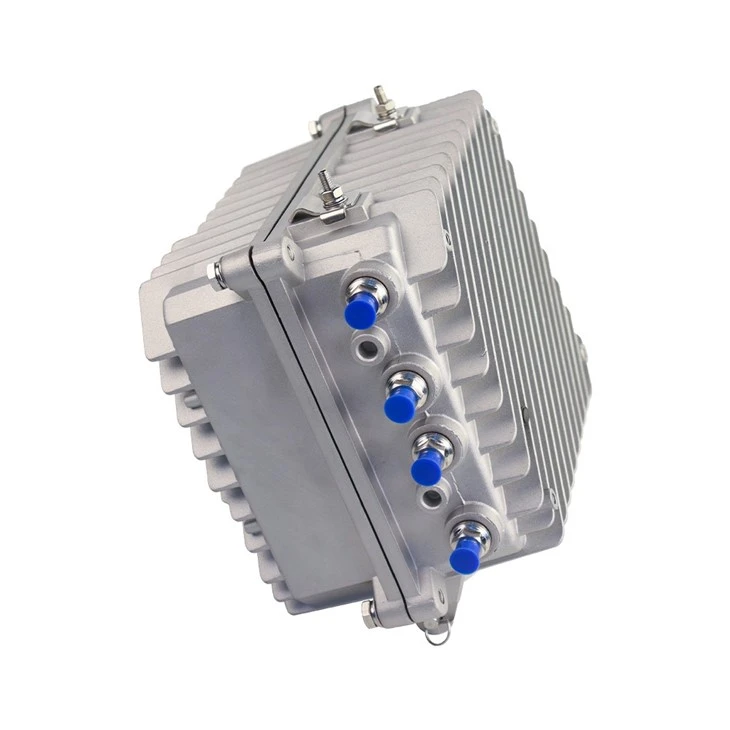

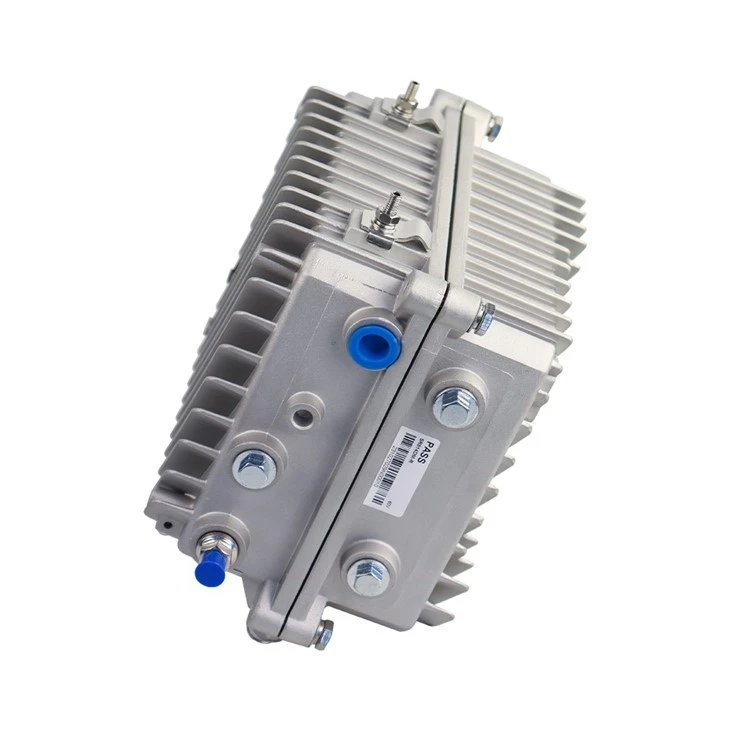

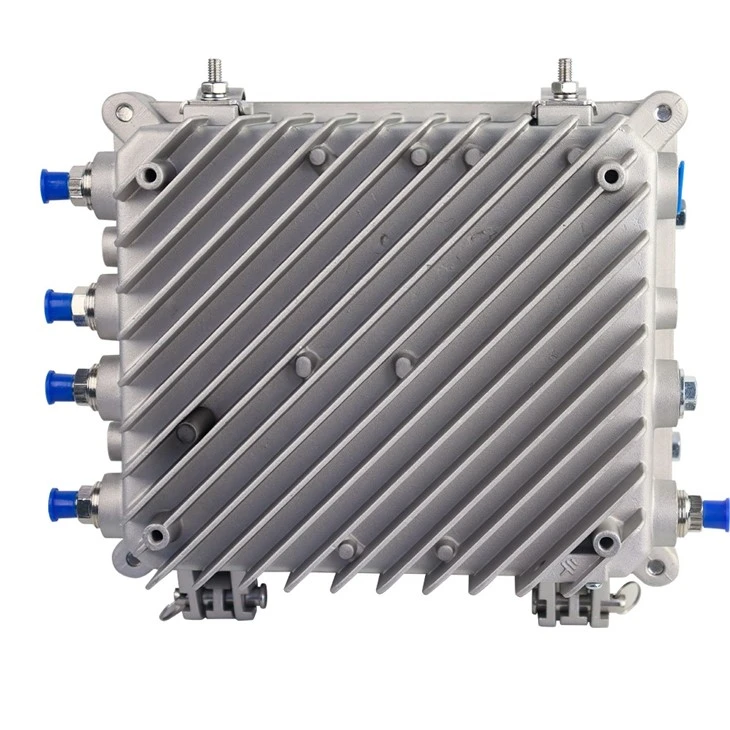

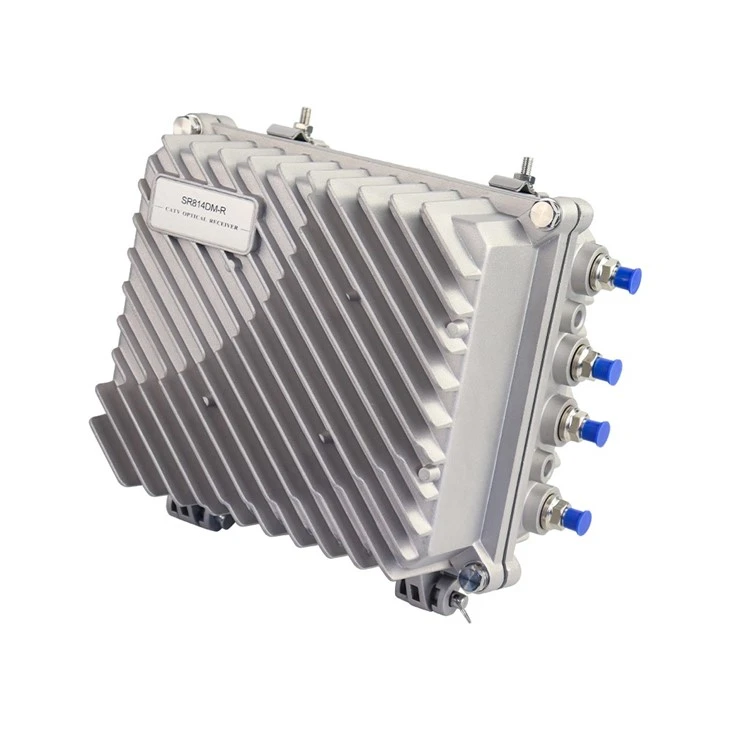

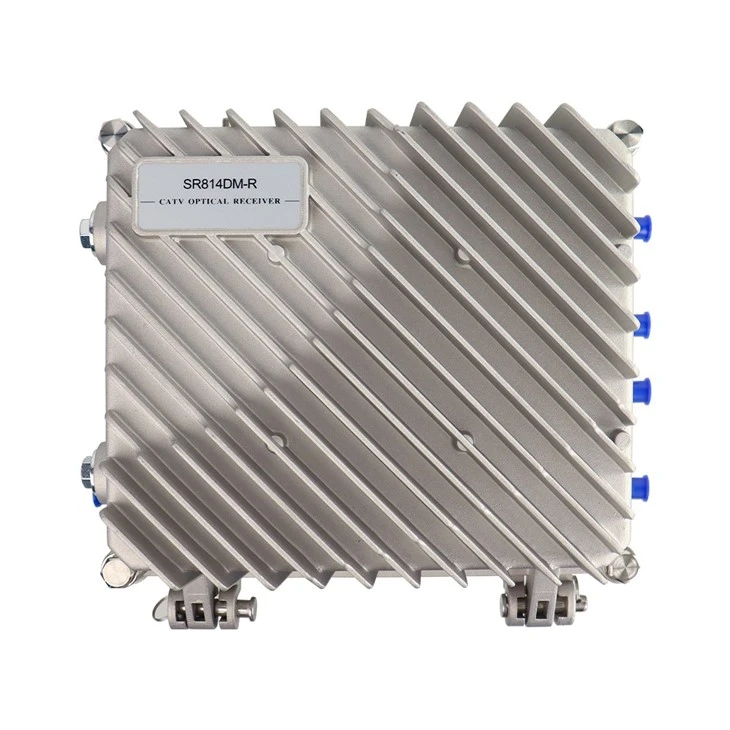

SR814DM מקלט אופטי CATV חיצוני
סקירה כללית של מוצרים
SR814DMמקלט אופטי CatV חיצוני הוא החדש שלנו גבוה - Class 4 - מקלט אופטי של רשת CatV Way. המגבר pre - מאמץ את כל - GAAS MMIC, Post-Amplifier מאמץ את מודול GAAS. מתאם תכנון מעגלים אופטימי עם חווית העיצוב שלנו בעשר שנים, המכשיר משיג אינדקס ביצועים גבוהים. התאמת הנחתה והשוואת RF שניהם מאמצים את הכנסת המנחה הקבועה שהופכת את ניפוי ההנדסה לנוחות מאוד. זהו המוצרים העיקריים לבניית רשת CATV.
מאפייני ביצועים
צינור ההמרה הפוטואלקטרי של סיכת תגובה גבוהה.
הוראות כוח אופטיות של 10 בר LED, מציגות בצורה מדויקת יותר את הכוח האופטי.
תכנון מעגלים אופטימיזציה, השלב לפני - מאמץ עיבוד SMT, ואילו POST - שלב מאמץ את המודול להגביר מעגל טיפוסי שהופך את ה- RF לאות ליניארי לינארי יותר.
התאמת הנחתה והשוואת RF שניהם מאמצים את הכנסת המנחה הקבועה, מכשיר הכנסת EQ של EQ יכול לשנות את שיווי המשקל, ולכן ניפוי ההנדסה הוא נוחות רבה.
תפוקת כוח כפולה, רווח גבוה ועיוות נמוך.
בקרת AGC אופטית, כאשר הכוח האופטי קלט הוא -7 ~+2 dBM, רמת הפלט, CTB, CSO בעצם ללא שינוי.
פרמטרי טכניקה
|
פָּרִיט |
יְחִידָה |
פרמטרים טכניים |
|
|
קָדִימָה חֵלֶק |
|||
|
פרמטרים אופטיים |
|||
|
קבלת כוח אופטי |
DBM |
-7 ~ +2 |
|
|
אובדן תשואה אופטי |
db |
>45 |
|
|
אורך גל קבלת אופטי |
נ.מ. |
1100 ~ 1600 |
|
|
סוג מחבר אופטי |
FC/APC, SC/APC או צוין על ידי המשתמש |
||
|
סוג סיבים |
מצב יחיד |
||
|
לְקַשֵׁרביצועים |
|||
|
C/N |
db |
גדול יותר או שווה ל 51 (קלט -2dBM) |
|
|
C/CTB |
db |
גדול או שווה ל 65 |
רמת פלט 108 dBμV 6dB מאוזן |
|
C/CSO |
db |
גדול או שווה ל 60 |
|
|
פרמטרים של RF |
|||
|
טווח תדרים |
MHz |
45 ~ 862/1003 (או שצוין על ידי המשתמש) |
|
|
שטוח בלהקה |
db |
±0.75 |
|
|
שיפוע קבוע |
db |
2±0.5 |
|
|
רמת פלט מדורגת |
DBμV |
גדול או שווה ל 108 |
|
|
רמת פלט מקסימאלית |
DBμV |
גדול או שווה ל 112 |
|
|
אובדן החזרת פלט |
db |
גדול או שווה ל 14 |
|
|
עכבת פלט |
Ω |
75 |
|
|
קבוע ATT ו- EQ (שימוש נפוץ) |
db |
2.3.4.5.6.7.9.13 (או שצוין על ידי המשתמש) |
|
|
חלק הפוך |
|||
|
פרמטרים אופטיים |
|||
|
אורך גל משדר אופטי |
נ.מ. |
1310 ± 10, 1550 ± 10 או שצוינו על ידי המשתמש |
|
|
פלט כוח אופטי |
MW |
0.5, 1, 2 |
|
|
סוג מחבר אופטי |
FC/APC, SC/APC או צוין על ידי המשתמש |
||
|
פרמטרים של RF |
|||
|
טווח תדרים |
MHz |
5 ~ 65 (או שצוין על ידי המשתמש) |
|
|
שטוח בלהקה |
db |
±1 |
|
|
רמת קלט |
DBμV |
72 ~ 85 |
|
|
עכבת פלט |
Ω |
75 |
|
|
ביצועים כלליים |
|||
|
מתח כוח |
V |
ת: AC (150 ~ 265) V; B: AC (35 ~ 90) V. |
|
|
טמפרטורת פעולה |
תוֹאַר |
-40~60 |
|
|
טמפרטורת אחסון |
תוֹאַר |
-40~65 |
|
|
לחות יחסית |
% |
מקסימום 95% ללא - עיבוי |
|
|
צְרִיכָה |
VA |
פחות או שווה ל 30 |
|
|
מֵמַד |
מ.מ. |
240(L)╳ 240(W)╳ 150(H) |
|

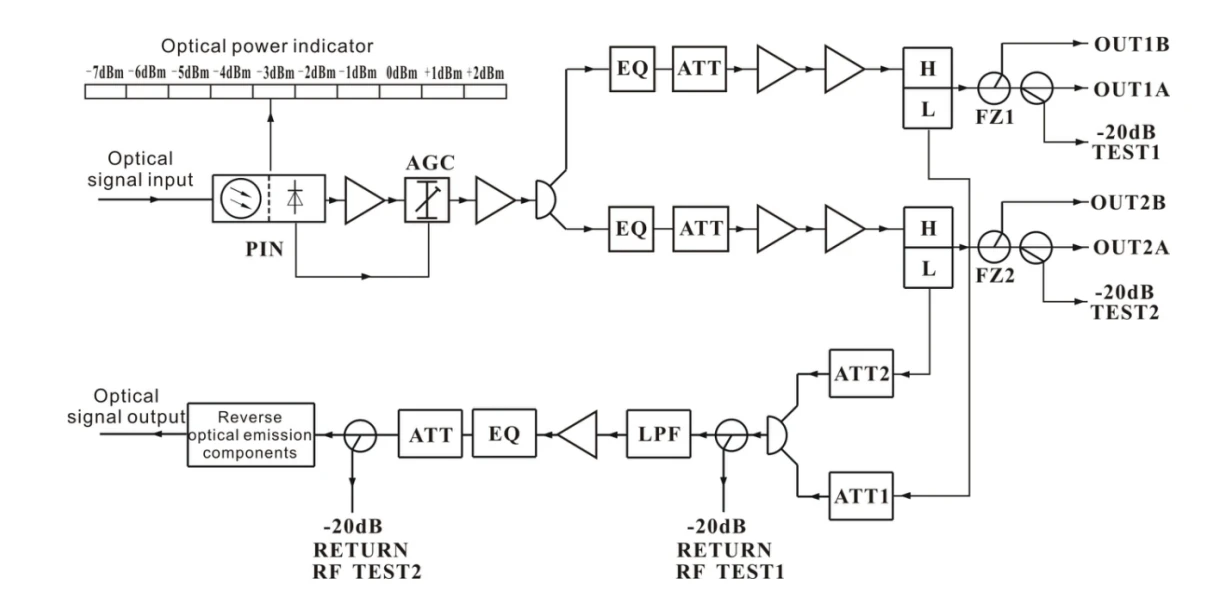

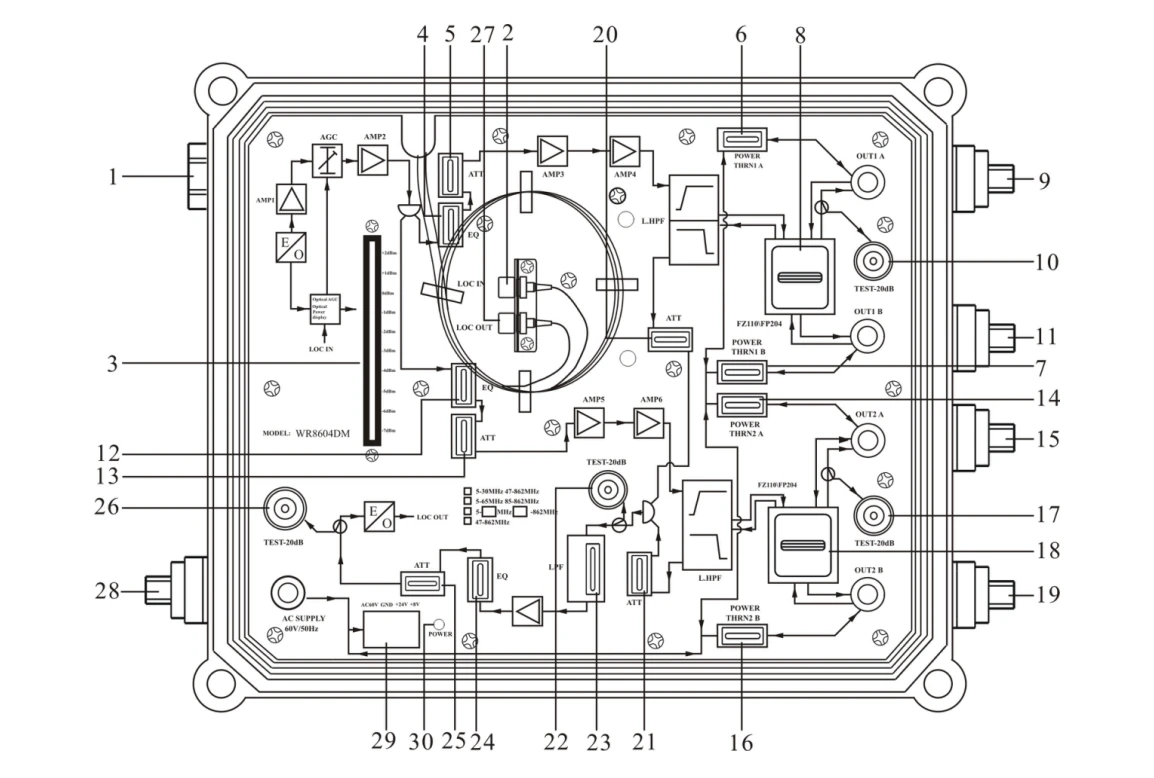

תרשים מבנה של SR814DM מקלט אופטי CATV חיצוני
|
1. קלט סיבים אופטי |
2. מתאם סיבים קדימה |
3. קלט כוח אופטי מַד |
|
4. ערוץ 1 קדימה RF Eq מַתקֵעַ |
5. ערוץ 1 קדימה RF ATT מַתקֵעַ |
6. ערוץ 1 מעל - זרם הכנס 1 |
|
7. ערוץ 1 מעל - זרם הכנס 2 |
8. ערוץ 1 ברז פלט (מפצל) |
9. ערוץ 1 פלט RF |
|
10. ערוץ 1 מבחן פלט RF (-20dB) |
11. ערוץ 1 פלט RF B |
12. ערוץ 2 קדימה RF Eq מַתקֵעַ |
|
13. ערוץ 2 קדימה RF Att inserter |
14. ערוץ 2 מעל - זרם הכנס 1 |
15. ערוץ 2 פלט RF א |
|
16. ערוץ 2 מעל - זרם הכנס 2 |
17. ערוץ 2 מבחן פלט RF (-20dB) |
18. ערוץ 2 ברז פלט (מפצל) |
|
19. ערוץ 2 פלט RF B |
20. ערוץ 1 הפוך RF ATT מַתקֵעַ |
21. ערוץ 2 הפוך RF ATT מַתקֵעַ |
|
22. מבחן RF הפוך 1 (-20dB) |
23. הפוך נמוך - מעבר לסינון |
24. הכנס EQ של RF הפוך |
|
25. הכנס RF Att הפוך |
26. מבחן RF הפוך 2 (-20dB) |
27. מתאם סיבים הפוך |
|
28. קלט כוח AC 60V |
29. שקע חשמל של הלוח הראשי |
30. מחוון כוח |
