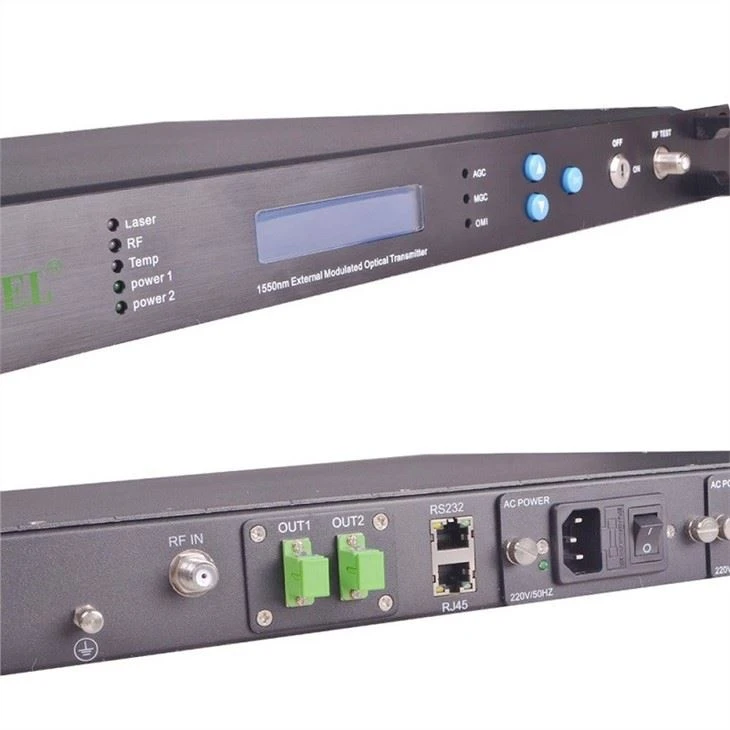

משדר חיצוני של 1550 ננומטר
1550 ננומטר משדר אופטי חיצוני
1550 ננומטר משדר סיבים אופטי חיצוני הוא ציוד הליבה במערכת רשת RFTV. RFTV הוא שידור אנלוגי ודיגיטלי חד כיווני. היא מאמצת מצב אפנון יעילות גבוהה עבור גל המוביל RF וכלכלתו, גמישות ותוקף רוחב הפס הוא מעבר להשוואה בין IPTV. על ידי אימוץ מצב גישה של Epon, Gepon או P2P כדי לממש משולש משולש ו- FTTX, רשת שידור RFTV באורך גל אופטי של 1550 ננומטר עדיין ממלאת תפקיד חשוב.
פרמטרים טכניים
|
ביצועים |
מַדָד | לְהַשְׁלִים | |||
|
תכונה אופטית |
אורך גל הפעלה |
(nm) |
1548~1563 |
ST1550EC |
|
| ITU-TG.692 | ST1550EU | ||||
|
אורך גל adj. לָנוּעַ |
(nm) |
± 1.6 (± 200GHz) |
ST1550EC | ||
| אורך גל adj. מצב |
|
± 0. 05nm צעד |
ST1550EU | ||
|
יציבות אורך גל |
(ראש הממשלה\/ תואר) |
-1~0 |
TC =20 ~ 70 מעלות | ||
|
קו רוחב |
(MHz) |
Typ. =0. 65 |
Fwhm (△ λ), (-3 db fullwidth) | ||
|
יחס דיכוי מצב צדדי |
(db) |
גדול או שווה ל 45 |
SMSR | ||
| עוצמת רעש שווה ערך |
|
פחות או שווה ל- -160 |
RIN (20 ~ 1000MHz) | ||
| מספר יציאת הפלט |
|
2 |
אופציונלי 4,6 | ||
|
כוח פלט |
(DBM) |
10, 8.5, 7.0, 4.5 |
2×7, 2×9, 2×10, 2×5, 4×7,6×7 | ||
|
אובדן החזרה |
(db) |
גדול או שווה ל 50 | |||
| מחבר אופטי |
|
FC\/APC |
אופציונלי SC\/APC, LC\/APC | ||
|
תכונת RF |
רוחב פס עובד |
(MHz) |
47~862 |
||
|
רמת קלט |
(DBMV) |
18~28 |
AGC | ||
|
שְׁטִיחוּת |
(db) |
פחות או שווה ל- ± 0. 75 |
47 ~ 862 MHz | ||
|
אובדן החזרה |
(db) |
>16 | |||
|
עכבת קלט |
(Ω) |
75 | |||
| יציאת RF |
|
F-Fememance | |||
|
תכונת קישור |
העברת ערוץ |
PAL-D\/60CH |
|
||
|
CNR1 |
(db) |
גדול יותר או שווה ל 53. 0 |
גב אל גב |
||
|
CNR2 |
(db) |
גדול או שווה ל 51.5 |
סיבים אופטיים של 65 ק"מ, 0 DBM קבל |
||
|
CTB |
(db) |
גדול יותר או שווה ל- -65 |
|||
|
CSO |
(db) |
גדול יותר או שווה ל- -65 |
|||
|
SBS Respain |
(DBM) |
13~18 |
מתכוונן | ||
|
תכונה כללית |
ממשק ניהול רשת SNMP |
RJ45 |
|||
| ממשק תקשורת |
|
RS232 | |||
|
ספק כוח |
(Vac) |
90~265 |
50\/60 הרץ | ||
|
(VDC) |
-48 | 30 ~ 72VDC | |||
|
כוח כוח |
(W) |
50 |
כוח יחיד עובד | ||
|
טמפ 'עבודה. |
(תואר) |
-5~65 |
טמפ 'מכונה. שליטה אוטומטית | ||
|
טמפ 'אחסון. |
(תואר) |
-40~85 | |||
|
הפעלת לחות יחסית |
(%) |
5~95 | |||
|
גוֹדֶל |
(") |
19×14.5×1.75 |
S-Type | ||
| 19×17.9×1.75 | L-TYPE | ||||
תכונת מוצר
• ביצועים גבוהים: טכנולוגיה מודולת חיצונית, ללא ציוץ לייזר, עיוות פיזור נמוך, יחס הכחדה גבוה, עם מאפיין מצוין בתוך 40 ~ 862 MHz.
• רוחב פס צר (0. 65 מגה הרץ), רעש תחתון, לייזר גל רציף של DFB, מציע להפחית את השפעת הפיזור.
• רוחב הפס המפעיל הוא עד 47 ~ 862 MHz (47 ~ 1080MHz).
• CNR גדול או שווה ל- 53dB ומדד CTB, CSO מעולה. • SBS: 13 ~ 18dBM מתכוונן.
• אורך גל רגיל של ITU, ± 200GHz (± 1.6nm) מתכוונן.
• מצב AGC\/MGC הוא אופציונלי במקום. ניתן לבצע אופטימיזציה של OMI במקום.
• ממשק תקשורת RS232 מושלם.
• פונקציה מתקדמת לניהול רשת SNMP.
• 1+1 גיבוי אספקת חשמל, החלף אוטומטית.
• שליטה אוטומטית של טמפרטורת מעטפת.
• יחס P\/P מעולה.
