משדר חיצוני 1550
סדרת ST1550 מסוג מתקדם משדר אופטי CATV משדר חיצוני מאמצת רעש נמוך, רוחב פס צר ולייזר גל רציף כמקור האור.
שלח החקירה
הצגת המוצר
סיכום
משדר חיצוני 1550 משתמש במודולטור חיצוני ליניארי גבוה LiNbO3 כדי לשנות את האות. זה מבטל את אפקט הצ'ירפ של לייזר אפנון ישיר 1550nm. בגלל אימוץ מערכת הבעלות המותאמת לטכנולוגיית בקרה מגבר GG; באמצעות חלקי מפתח ברמה הגבוהה ביותר, מדד ביצועי הטכניקה של המכונה משיג את הסטנדרט של אותם מוצרים מתקדמים בעולם לחלוטין.

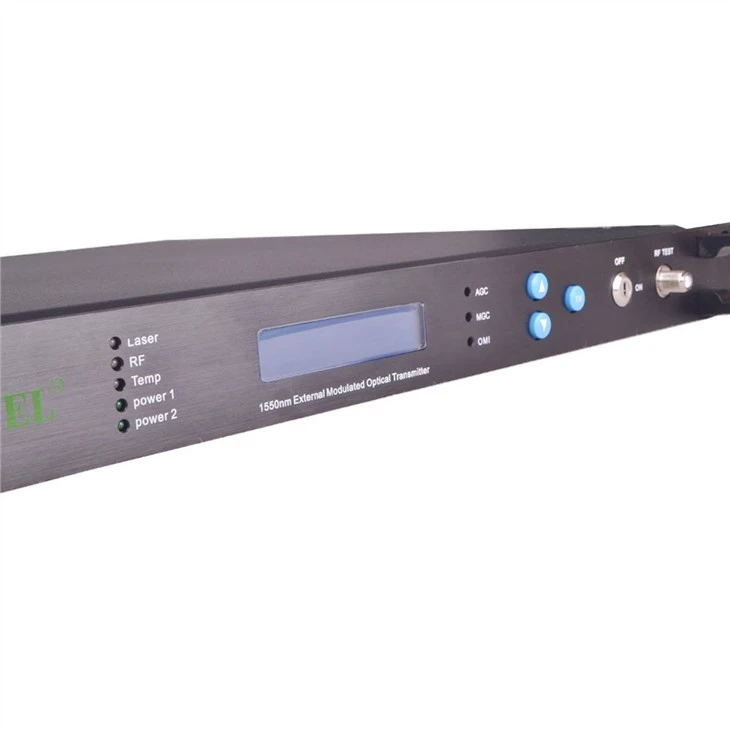

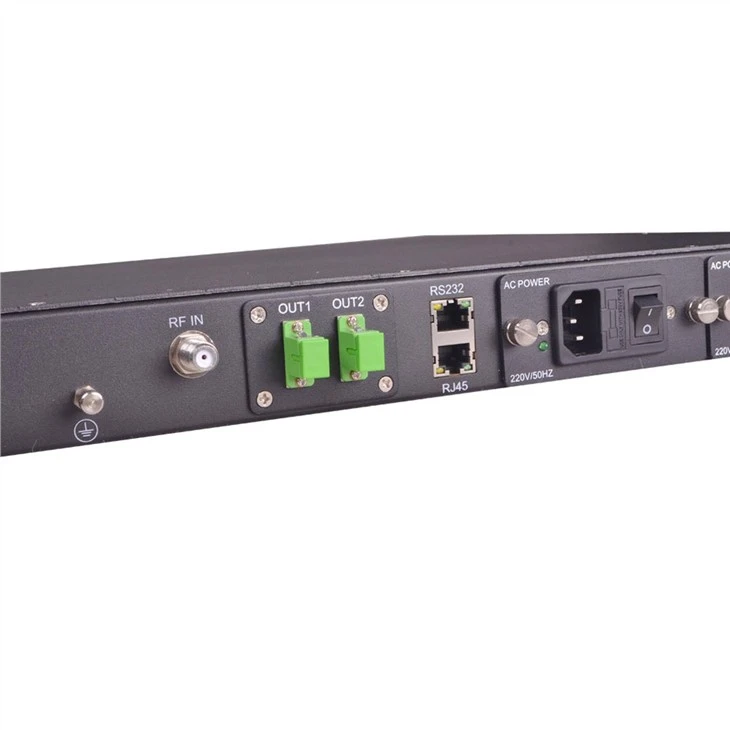

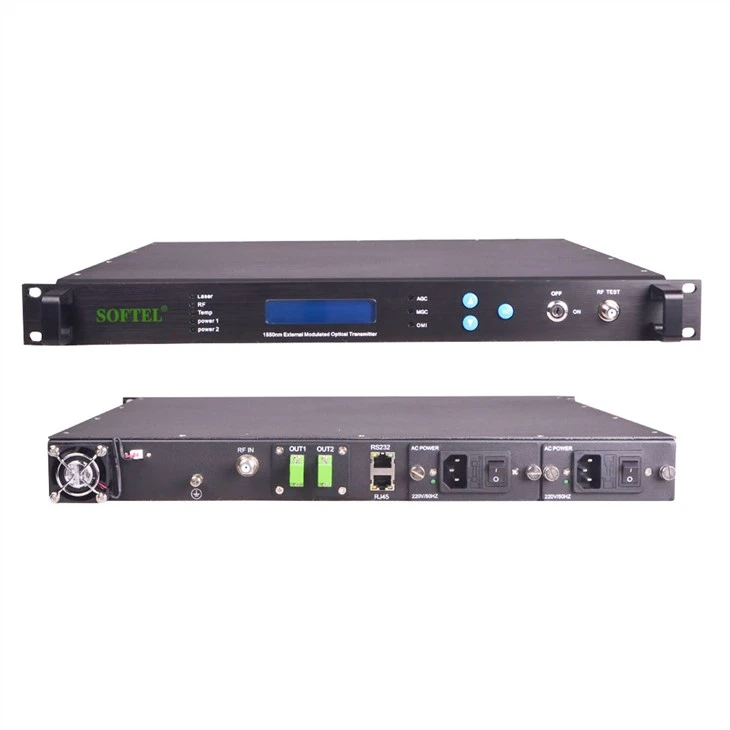

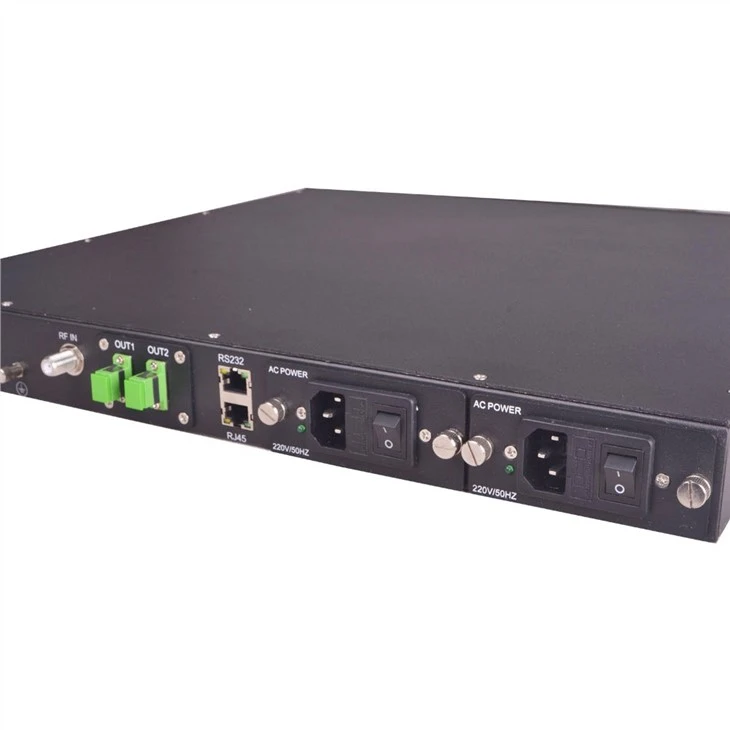

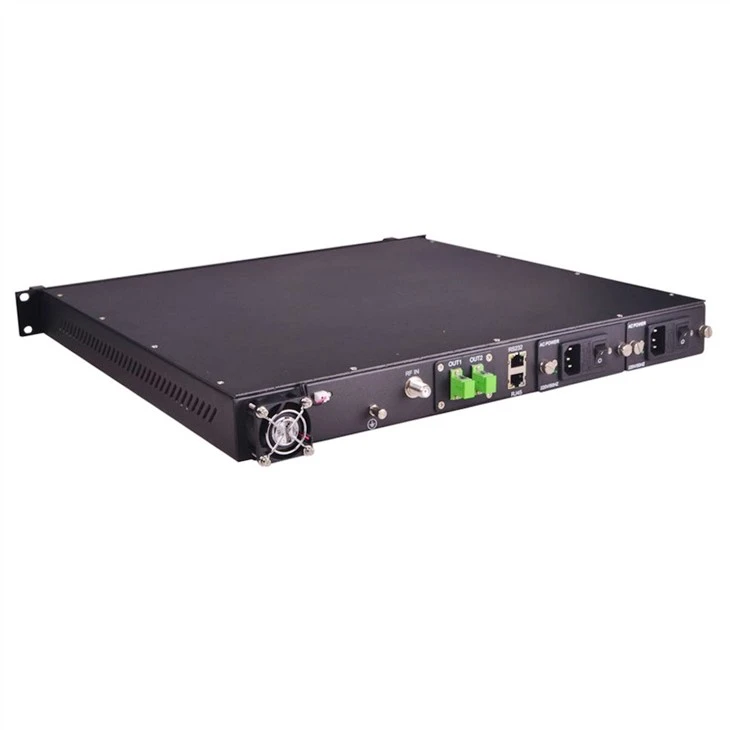

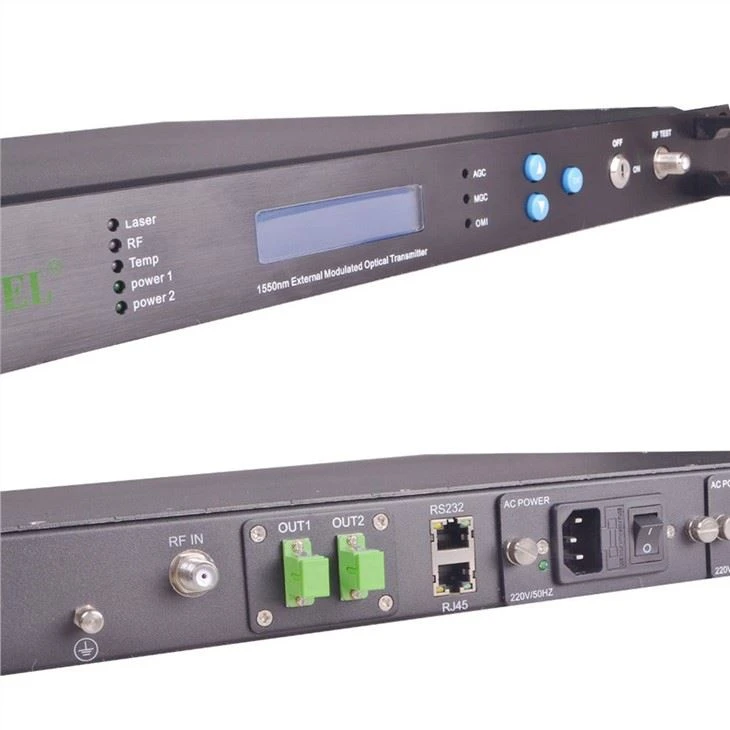

תצוגת משדר אופטי
פרמטר לפלט 1
ביצועים | אינדקס | לְהַשְׁלִים | |||
אופטיק תכונה | אורך גל הפעלה | (ננומטר) | 1540~1563 | ||
| ITU-TG.692 | |||||
| טווח מתכוונן באורך גל | (ננומטר) | ± 1.6 (± 200 ג'יגה הרץ) | |||
| מצב מתכוונן באורך גל | דריכה של ± 0,05 ננומטר | ||||
| רוחב קו | (MHz) | ≤1 | FWHM (Δλ) | ||
| יחס דיכוי מצב צדדי | (dB) | ≥45 | SMSR | ||
| עוצמת רעש שווה | (dB / Hz) | ≤-160 | RIN (20 ~ 1000 מגהרץ) | ||
| כוח תפוקה | (dBm) | 1×5 | אופציונלי 1 × 3, 1 × 6, 1 × 7 | ||
| הפסד החזר | (dB) | ≥55 | |||
| מחבר סיבים אופטיים | SC / APC | אופציונלי FC / APC, LC / APC | |||
RF תכונה | רוחב פס עבודה | (MHz) | 47-862 | 47 ~ 1000, 47 ~ 1080 אופציונלי | |
| רמת קלט | (dBmV) | 18~28 | AGC | ||
| שְׁטִיחוּת | (dB) | ≤±0.75 | 45 ~ 862 מגהרץ | ||
| ≤±1.5 | 862 ~ 1000 מגהרץ (לא חובה) | ||||
| הפסד החזר | (dB) | GG gt; 16 | |||
| עכבת קלט | (Ω) | 75 | |||
| יציאת RF | נקבה F | ||||
קישור תכונה | להעביר ערוץ | PAL-D / 60CHPAL-D / 99CH | |||
| CNR1 | (dB) | ≥52 | ≥50.5 | גב אל גב | |
| CNR2 | (dB) | ≥50.5 | ≥49 | סיבים אופטיים של 50 ס"מ, קבלת 0dBm | |
| CTB | (dB) | ≤-65 | ≤-65 | ||
| CSO | (dB) | ≤-65 | ≤-65 | ||
| SBS לרסן | (dBm) | 13 | |||
| תכונה כללית | ממשק ניהול רשת SNMP | RJ45 | |||
| ממשק תקשורת | RS232 | ||||
| ספק כוח | (VAC) | 90~265 | 50/60 הרץ | ||
| (VDC) | -48 | 30~72 | |||
| צריכת חשמל | (W) | ≤50 | כוח יחיד עובד | ||
| זמן הפעלה | (°C) | 0~50 | טמפ 'מכונה שליטה אוטומטית | ||
| זמני אחסון. | (°C) | -40~85 | |||
| הפעלת לחות יחסית | (%) | 5~95 | |||
| גודל | (GG ציטוט;) | 19×14.5×1.75 (W)x(D)x(H) | |||
פרמטר ל -2 פלט
ביצועים | אינדקס | |
| אורך גל ADJ. טווח | (ננומטר) | ± 1.6 (± 200 ג'יגה הרץ) |
| אורך גל ADJ. מצב | דריכה של ± 0,05 ננומטר | |
| יחס דיכוי מצב צדדי | (dB) | ≥45 |
| עוצמת רעש שווה | (dB / Hz) | ≤-160 |
| רמת קלט | (dBmV) | 18~28 |
| עכבת קלט | (Ω) | 75 |
| מחבר RF | נקבה F | |
| ממשק SNMP NM | RJ45 | |
| ממשק תקשורת | RS232 | |
| רוחב קו | (MHz) | טיפוס=0.65 |
| כוח תפוקה | (dBm) | 2 * 3,2 * 5, 2 * 6, 2 * 7, 2 * 9, 2 * 10, 2 * 11 אופציונלי |
| הפסד החזר | (dB) | ≥50 |
