משדר אופטי 1550

משדר אופטי 1550 הוא משדר סיבים אופטיים חיצוני

שלח החקירה

הצגת המוצר

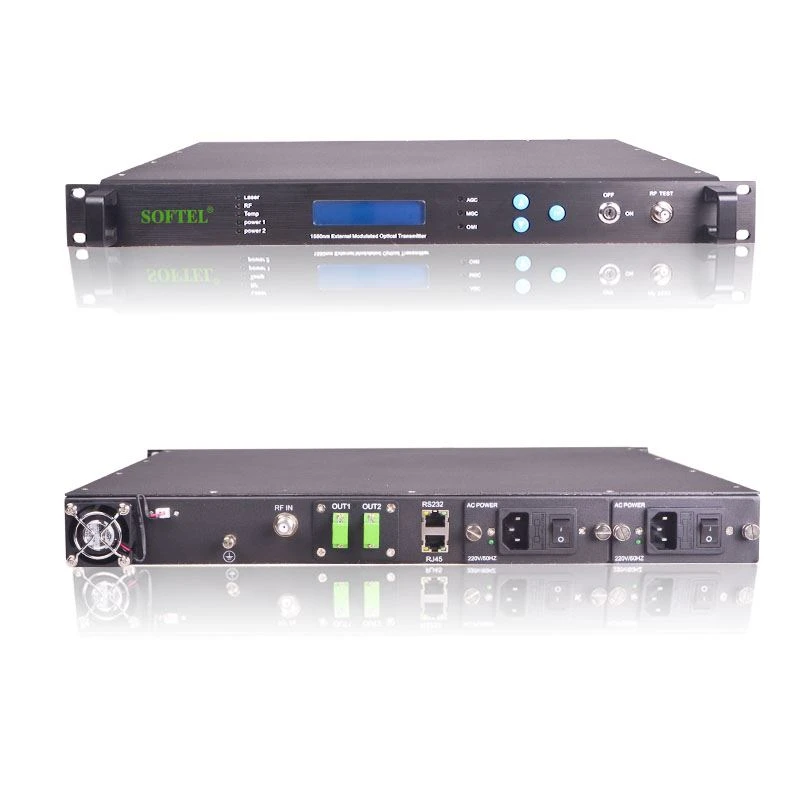

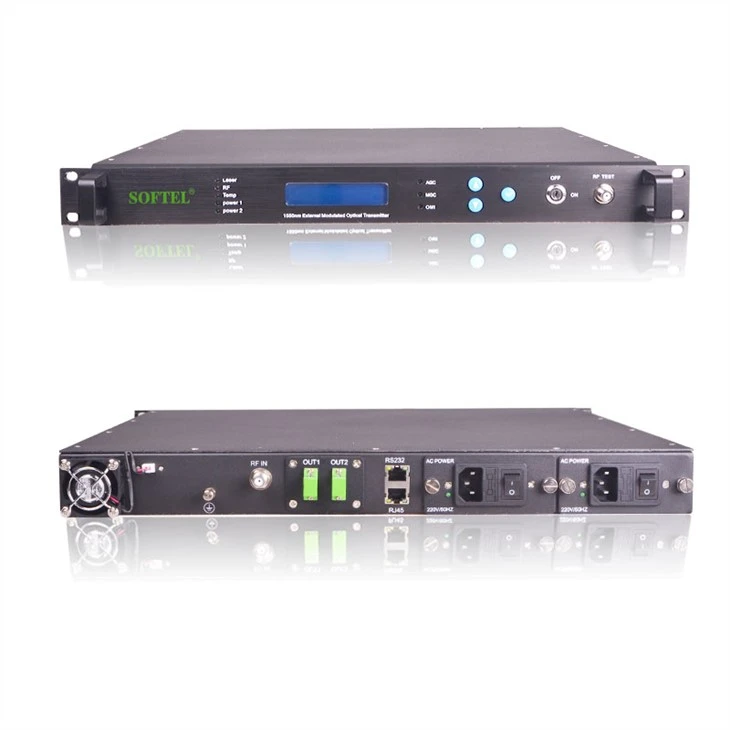

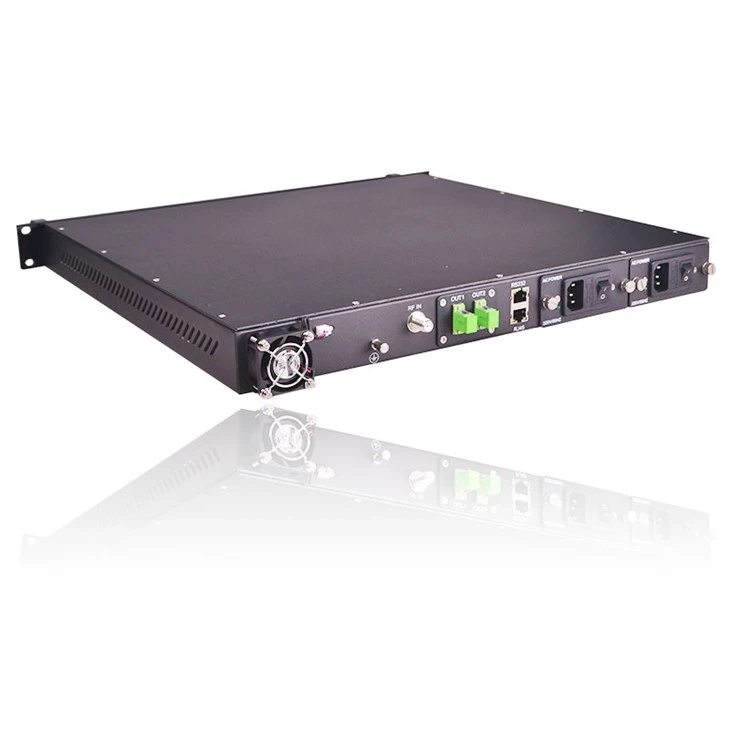

משדר אופטי 1550

תצוגת מוצר

1550 משדר אופטי-1550nm חיצוני משדר אופטי מווסת שהוא הרמה הגבוהה ביותר המוצר. אמץ רוחב קו צר (Typ.=0.3MHz) ו- DFB מיובא עם רעש נמוך לייזר כמקור;

אמץ אפנן חיצוני LiNbO3 ליניארי גבוה כאות RF אפנן, עם CTB מיוחד, CSO, בקרת סף SBS בתדר גבוה כפול וכו '. טכנולוגיות ליבה; מיועד לרשתות שידור בינעירוניות.

תכונות

•ביצועים גבוהים: טכנולוגיה חיצונית מאופיין, ללא ציוץ לייזר, עיוות פיזור נמוך, יחס הכחדה גבוה, עם מאפיין מעולה בתוך 40 ~ 862MHz.

• רוחב פס צר (0.65MHz), רעש נמוך יותר, לייזר גל רציף DFB, הוא פרופיטיבי כדי להפחית את ההשפעה של הפיזור.

•רוחב הפס התפעולי הוא עד 47~ 862 מגה-הרץ (47~ 1080 מגה-הרץ).

• CNR ≥ 53dB ו CTB מעולה, מדד CSO.

•SBS: 13 ~ 18dBm מתכוונן.

•אורך גל סטנדרטי של ITU, ±200 ג'יגה-הרץ (±1.6 ננו מ') מתכוונן.

•מצב AGC/MGC הוא אופציונלי במקום. OMI יכול להיות אופטימיזציה במקום.

•ממשק תקשורת RS232 מושלם.

•פונקציית ניהול רשת SNMP מתקדמת.

•גיבוי ספק כוח 1+1, המתג באופן אוטומטי.

•בקרת טמפרטורת מעטפת אוטומטית.

• יחס P/P מעולה.

ההסתבכויות

1. קצה ראש CATV.

2. FTTH, FTTx PON, RFOG וכו '.

3. IPQAM וכו 'שירות נתוני הכנסה צר.

4. שפר את הגמישות ואת יכולת ההמרה של אורך הגל ברשת.

5. לעשות שימוש מלא במשאבי סיבים אופטיים קיימים כדי להשיג שדרוג רשת הרחבת קיבולת.

6. מערכת DWDM, עמוד שדרה בעל קיבולת-על CATV ורשת מטרופולין.

מפרט

ביצועים			אינדקס		תוספת
תכונה אופטית	אורך גל הפעלה	(ננומטר) אני לא יכול לעשות את זה.	1548 ~ 1563		ST1550EC
	אורך גל הפעלה	(ננומטר) אני לא יכול לעשות את זה.	ITU-TG.692		ST1550EU
	טווח אורך גל ADJ.	(ננומטר) אני לא יכול לעשות את זה.	±1.6(±200 ג'יגה-הרץ)		ST1550EC
	מצב ADJ באורך גל		±0.05nm דריכה		ST1550EU
	יציבות באורך הגל	(Pm/°C)	-1 ~ 0		Tc =20 ~ 70 ° C
	רוחב שורה	(מגה-הרץ)	0.65		רוחב מלא של FWHM(△), (-רוחב מלא של 3dB)
	יחס העלמה של מצב צדדי	(ד.ב)	≥45		SMSR (SMSR)
	עוצמת רעש שקולה		≤-160		RIN(20~ 1000 מגה-הרץ)
	מספר יציאת פלט		2		אופציונלי4,6
	עוצמת פלט	(dBm)	10, 8.5, 7.0, 4.5		2×7, 2×9, 2×10, 2×5, 4×7,6×7
	הפסד החזרה	(ד.ב)	≥50
	מחבר אופטי		מועדון כדורגל/APC		SC/APC אופציונלי, LC/APC
תכונת RF	רוחב פס של עבודה	(מגה-הרץ)	47 ~ 862
	רמת קלט	(dBmV)	18 ~ 28		AGC
	שטוחות שטוחה	(ד.ב)	≤±0.75		47 ~ 862 מגה הרץ
	הפסד החזרה	(ד.ב)	>16
	עכבת קלט	(Ω)	75
	יציאת RF		F-נקבה
תכונת קישור	ערוץ שידור		PAL-D/60CH	PAL-D/99CH
	CMRR (לא כולל)	(ד.ב)	≥53.0	≥51.5	גב אל גב
	CNR2	(ד.ב)	≥51.5	≥49.5	סיב אופטי באורך 65 ק"מ, 0dBm קבלה
	CTB	(ד.ב)	≥-65	≥-65
	CSO (CSO)	(ד.ב)	≥-65	≥-65
	ריסון SBS	(dBm)	13 ~ 18		מתכווננת
תכונה כללית	ממשק ניהול רשת SNMP		RJ45
	ממשק תקשורת		RS232
	ספק כוח	(אוורור ומיזוג אוויר)	90 ~ 265		50/60 הרץ
	ספק כוח	(VDC) אני לא יכול לעשות את זה.	-48		30 ~ 72VDC
	צריכת חשמל	(ו) אני לא יכול לעשות את זה.	50		עבודות כוח יחיד
	זמני עבודה.	(°C) (°C)	-5 ~ 65		זמני מחשב.
	זמני אחסון.	(°C) (°C)	-40~ 85
	לחות יחסית בפעולה	(%)	5 ~ 95
	גודל	(")	19×14.5×1.75		סוג S
	גודל	(")	19×17.9×1.75		סוג L
