משדרי סיבים אופטיים CATV 1310nm

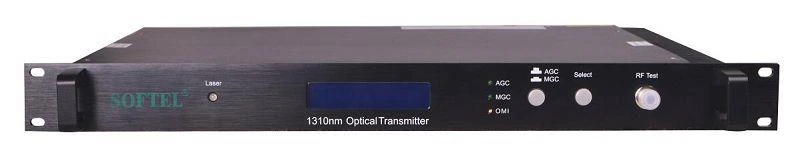

ST1300 מאמצת לייזר ORTOL DFB ליניאריות גבוהה, מובנה מעגל התאמה מושלם לפני עיוותים ומעגל לייזר APC, מעגל בקרת לולאה סגורה של ATC. כל פרמטרי ההפעלה נשלטים על ידי מעבד מיקרו. מסך ה- LCD בלוח הקדמי יכול להציג את מצב ההפעלה היחסי ואת מידע התקלה.
מאפיינים
משדר CATV 1310nm סיבים אופטיים מאמצ את לייזר DFB המיובא בשם Agere (ORTEL 、 Lucent), מיצובישי 、 Fujisu 、 AOI וכן הלאה.
מגבר הנהיגה RF פנימי ומעגל השליטה במכונה זו יכולים להבטיח את ה- C / N הטוב ביותר. המעגל המושלם והיציב של תפוקת כוח אופטית ומעגל שליטה של מכשיר קירור תרמו-אלקטרי של מודול הלייזר מבטיח למשתמש את האיכות הטובה ביותר ויציבה של עבודה במשך זמן רב.
לתוכנת המיקרו-מעבד הפנימית פונקציות רבות כגון ניטור לייזר, הצגת מספרים, אזעקת בעיות וניהול מקוון. ברגע שפרמטר העבודה של הלייזר ייצא מהטווח הקבוע, יהיה אור אדום בוהק עד אזעקה.

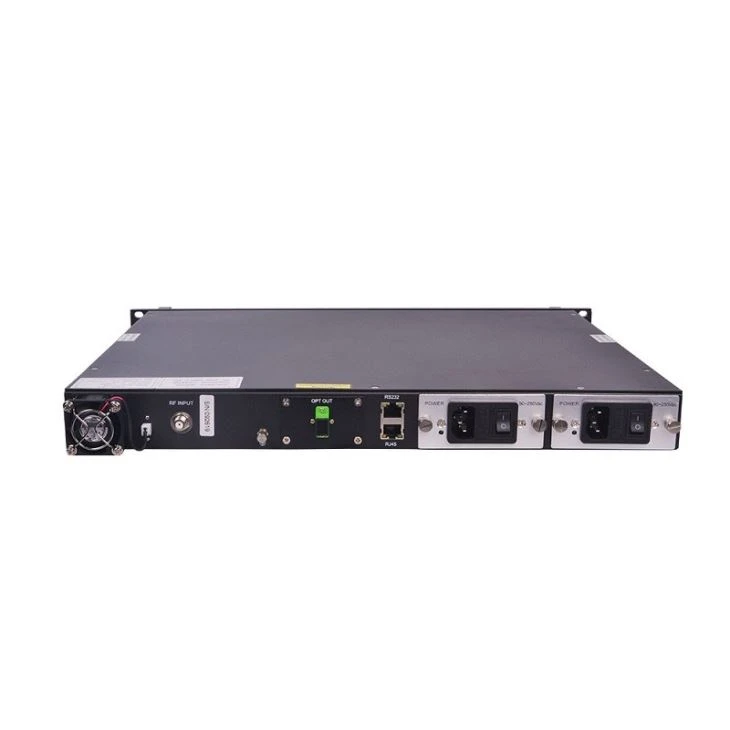

המחבר הסטנדרטי RS-232 מאפשר לנהל את הקו והמעקב במקום אחר.

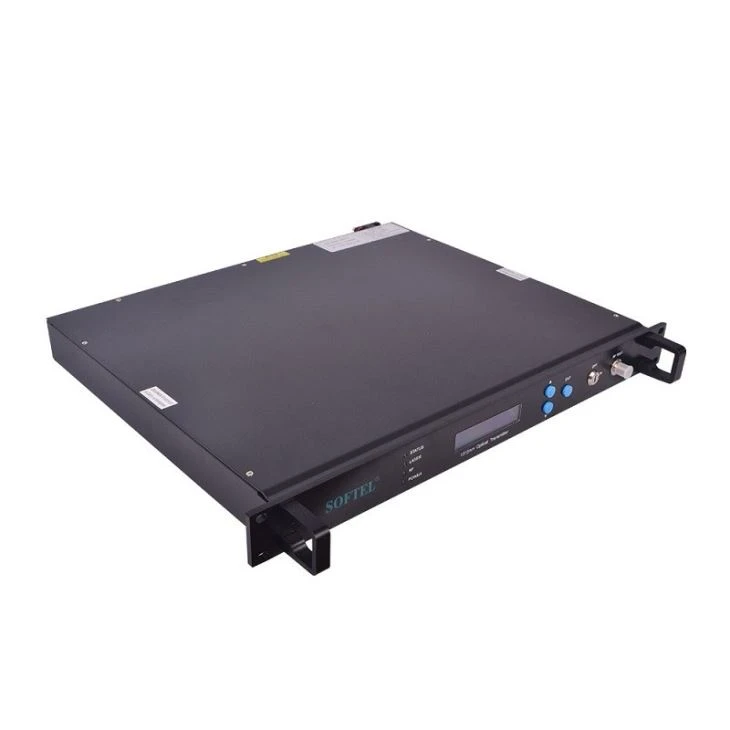

המכונה מאמצת מדף רגיל בגודל 19 אינץ 'והיא יכולה לעבוד עם המתח בין 110 וולט ל- 254 וולט.
פרמטרים טכניים
דגם （ST1310） | -2 | -4 | -6 | -8 | -10 | -12 | -14 | -16 | -18 | -20 |
כוח אופטי （mW） | ≥02 | ≥04 | ≥06 | ≥08 | ≥10 | ≥12 | ≥14 | ≥16 | ≥18 | ≥20 |
כוח אופטי （dBm） | 3.0 | 6.0 | 7.8 | 9.0 | 10.0 | 10.8 | 11.5 | 12.0 | 12.3 | 12.8 |
אורך גל אופטי （nm） | 1290 ～ 1310 | |||||||||
מחבר סיבים | FC / APC 、 SC / APC 、 SC / UPC (נבחר על ידי הלקוח) | |||||||||
רוחב פס עובד (MHz) | 47 ～ 862 | |||||||||
ערוצים | 59 | |||||||||
CNR （dB） | ≥51 | |||||||||
CTB （dBc） | ≥65 | |||||||||
CSO （dBc） | ≥60 | |||||||||
רמת קלט RF (dBμV) | לא עם עיוות מקדים | 78 ± 5 | ||||||||
עם עיוות מקדים | 83 ± 5 | |||||||||
Unfatness להקה | ≤0.75 | |||||||||
צריכת חשמל (W) | ≤30 | |||||||||
מתח כוח (V) | 220 וולט (110 ～ 254) | |||||||||
Tem Template (℃) | 0 ～ 45 | |||||||||
גודל (מ"מ) | 483 × 370 × 44 | |||||||||
תקופת אחריות
משדרי סיבים אופטיים CATV 1310nm מכוסים על ידי אחריות מוגבלת לשנה אחת, המתחילה מהיום הראשון לרכישתך. אנו מספקים ללקוחות תומכים טכניים לכל החיים. אם תוקפה של אחריות, שירות התיקונים גובה רק חלקים (במידת הצורך). במקרה שיש להחזיר יחידה לשירות, לפני החזרת היחידה, אנא שימו לב כי:
1. סימן אחריות שהודבק על הדיור של היחידה חייב להיות בתנאים טובים.
2. יש להציע חומר ברור וקריא המתאר את מספר הדגם, המספר הסידורי וצרות.
3. אנא לארוז את היחידה במיכל המקורי שלה. אם המכולה המקורית כבר לא זמינה, אנא לארוז את היחידה לפחות 3 סנטימטרים של חומר סופג זעזועים.
4. יש להחזיר מראש יחידות מבוקרות ולביטוח. איסוף COD ומשא לא יכול להיות מקובל.
הערה: איננו לוקחים על עצמנו אחריות לנזק שנגרם כתוצאה מאריזה לא נכונה של יחידות (ים) שהוחזרו.
הסיטואציה הבאה אינה מכוסה באחריות:
1. היחידה לא מצליחה לבצע בגלל תקלות של מפעילים.
2. הסימן אחריות שונה, פגום ו / או מוסר.
3. נזק שנגרם על ידי כוח עליון.
4. היחידה בוצעה שינוי בלתי מורשה ו / או תוקנה.
5. בעיות נוספות הנגרמות על ידי תקלות מפעילים.
המרת כוח אופטי
mW | 1 | 2 | 3 | 4 | 5 | 6 | ז | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
dBm | 0.0 | 3.0 | 4.8 | 6.0 | 7.0 | 7.8 | 8.5 | 9.0 | 9.5 | 10.0 | 10.4 | 10.8 | 11.1 | 11.5 | 11.8 | 12.0 |
mW | 17 | 18 | 19 | 20 | 21 | 22 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 |
dBm | 12.3 | 12.5 | 12.8 | 13.0 | 13.2 | 13.4 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 |
