XGS-PON 10G מקלט אופטי פעיל צומת
XGS-PON 10G מקלט אופטי פעיל צומת
1.0 הקדמה קצרה שלXGS-PON 10G מקלט אופטי פעיל צומת

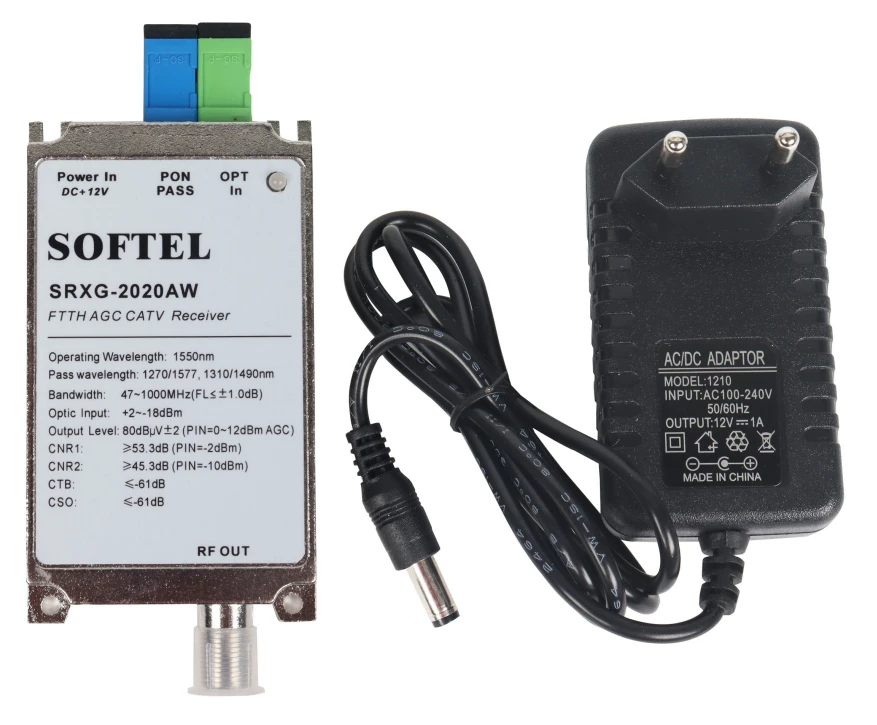

SRXG-2020AW, רוחב הפס העבודה הוא 47~1000MHz. זהו מקלט אקטיבי אופטי חסכוני עם ביצועים גבוהים עם הספק נמוך, עם AGC WDM, המתאים לרשת CATV FTTH Triple-Play. בין אם משתמשים בטלוויזיה אנלוגית או בטלוויזיה דיגיטלית. יש לו צינור מקלט אופטי בעל רגישות גבוהה ומעגל התאמת רעש נמוך מיוחד. קליטת הספק אופטי גבוה יכול להיות מותאם לפי רמת PAD, השמעה מגבילה את הפלט, כך ש-SRXG-2020AW בטווח דינמי גדול של ההספק האופטי המתקבל של פלוס 2 ~-21dBm, בעלי מאפיינים טובים ומעולים . משחק משולש, סיבים עד הבית, באמצעות המקלט האופטי SRXG-2020AW שיכול לחסוך משאבי כוח רבים של מגבר סיבים אופטיים. עבור מפעילים, זה יכול להוזיל מאוד את העלות של בניית הרשת.
2.0 תכונת המוצר שלXGS-PON 10G מקלט אופטי פעיל צומת
1. רעש נמוך במיוחד (3.8 אחוזים מווסתים, -10קבלת dBm, CNR גדול או שווה ל-45.3dB)
2. טווח הספק אופטי דינמי רחב של קליטה: בתוך Pin=-16, MER גדול או שווה ל-36.1dB
3. רשת EPON, GPON, XG-PON FTTH ישימה
. יכול לחסוך מספר רב של משאבי כוח אופטי, להפחית מאוד את עלות תצורת הרשת
5. ברוחב פס של 47~1000MHz, כולם עם תכונת שטוחות מעולה (FL פחות או שווה ל-±0.75dB)
6. מארז מתכת, מציע הגנה עבור מכשירים רגישים אופטו-אלקטרוניים
7. רמת תפוקה גבוהה, יכולה לשמש משתמשים רבים 8. צריכת חשמל נמוכה, ביצועים גבוהים, ביצועים בעלות גבוהה
3.0 יישום ראשישֶׁלXGS-PON 10G מקלט אופטי פעיל צומת
1. CATV FTTH
2. שילוב של שלוש רשתות
3. FTTH EPON, GPON, XG-PON
4.0 חיווי מצבשֶׁלXGS-PON 10G מקלט אופטי פעיל צומת
1. אדום: אין כניסה אופטית או כוח אופטי < -16dBm
2. ירוק: טווח הספק אופטי ＞-16dBm
5.0 אינדקס טכני שלXGS-PON 10G מקלט אופטי פעיל צומת
פריטים | תכונה אופטית | יחידה | אינדקס | לְהַשְׁלִים |
| תכונה אופטית | CATV אורך גל עבודה | (ננומטר) | 1540~1563 | |
מעבר אורך גל | (ננומטר) | 1270/1577 1310/1490 | ||
בידוד ערוץ | (dB) | גדול או שווה ל-40 | 1550 ננומטר ו-1490 ננומטר | |
מקבל כוח | (dBm) | פלוס 2~-18 פלוס 2~-20 | Analog TV (CNR>45dB) Digital TV (MER>30dB) | |
אובדן החזר אופטי | (dB) | גדול או שווה ל-55 | ||
| מחבר סיבים אופטיים | SC/APC | |||
תכונת RF | רוחב פס עבודה | (MHz) | 47~1000 | |
שְׁטִיחוּת | (dB) | פחות או שווה ל-±0.75 | 47~1000MHz | |
| רמת פלט | (dBμV) | >78 | הצמד =-1~-14dBm AGC | |
הפסד תשואה | (dB) | גדול או שווה ל-14 | 47~862MHz | |
עכבת מוצא | (Ω) | 75 | ||
| מספר יציאת פלט | 1 | |||
| חיבור RF | F-נקבה | |||
סגנון טלוויזיה דיגיטלית | OMI | ( אחוז ) | 4.3 | |
MER | (dB) | 34.7 - 35.5 | הצמד=-1dBM | |
| 28.7 - 31 | הצמד=-13dBm | |||
| BER | <> | סיכה: פלוס 1~-15dBm | ||
תכונה כללית | טמפ' עבודה | (תואר) | -20~ פלוס 55 | |
טמפ' אחסון | (תואר) | -40~85 | ||
טמפרטורת עבודה יחסית | ( אחוז ) | 5~95 |

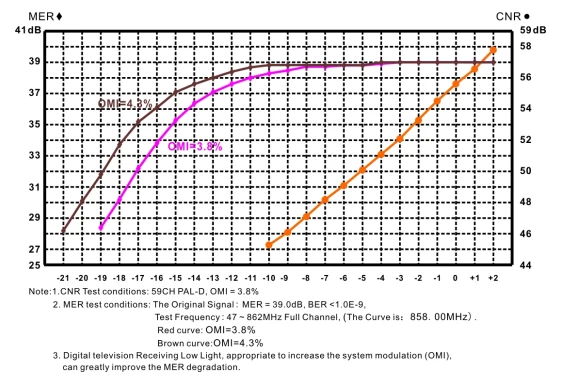

6.0 CNR, MER Degradation TableשֶׁלXGS-PON 10G מקלט אופטי פעיל צומת
7.0 הערה של XGS-PON 10G מקלט אופטי פעיל צומת
1. מתאם המתח לציוד זה: קלט 110/220V, פלט DC 12V(0.6A).
2. שמור על המחבר האופטי נקי, הקישור הפגום יגרום לרמת פלט RF נמוכה מדי.
3. לא צריך להתאים לבד, כדי למנוע נזק למכשיר.
