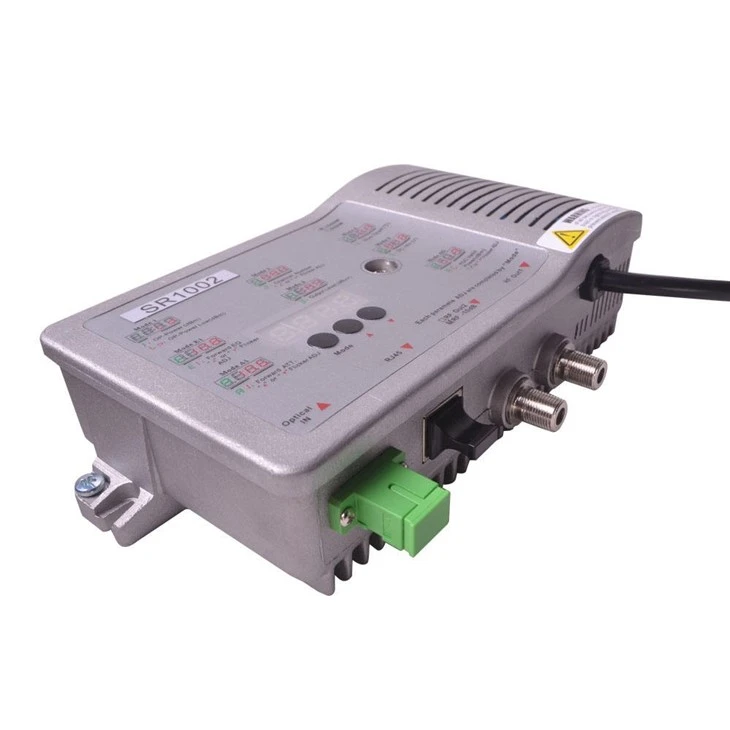

ספק צומת אופטי

מאפייני ביצועים

לאמץ טכניקת AGC אופטית מתקדמת, טווח בקרת AGC אופטי: +2 DBM ~ -9/-8/-7/-6/-5/-4dBM מתכוונן;

תדר עבודה קדימה המורחב ל- 1GHz, חלק מגבר RF מאמץ את שבב GAAS של צריכת חשמל נמוכה בעלת ביצועים גבוהים, רמת התפוקה המרבית עד 106DBUV;

Eq ו- ATT משתמשים בשניהם במעגל הבקרה החשמלי המקצועי, הופכים את השליטה למדויקת יותר, הפעולה לנוחה יותר;

נבנה - במגיב ניהול רשת כיתות II רגיל II, תומך בניהול רשת מרחוק (אופציונלי);

עם מבנה קומפקטי, התקנה נוחה, זהו ציוד הבחירה הראשון של רשת FTTB CATV;

נבנה - באספקת כוח צריכת חשמל נמוכה באמינות גבוהה;

1.

   פרמטר טכניקה

   פָּרִיט	יְחִידָה	פרמטרים טכניים
   פרמטרים אופטיים
   קבלת כוח אופטי	DBM	-9 ~ +2
   טווח AGC אופטי	DBM	+2 ~ -9/-8/-7/-6/-5/-4 (מתכוונן)
   אובדן תשואה אופטי	db	>45
   אורך גל קבלת אופטי	נ.מ.	1100 ~ 1600
   סוג מחבר אופטי		SC/APC או שצוין על ידי המשתמש
   סוג סיבים		מצב יחיד
   ביצועי קישור
   C/N	db	גדול או שווה ל 51		הערה 1
   C/CTB	db	גדול או שווה ל 60
   C/CSO	db	גדול או שווה ל 60
   פרמטרים של RF
   טווח תדרים	MHz	45/87 ~862/1003
   שטוח בלהקה	db	±0.75
   		פלט FZ110	פלט FP204
   רמת פלט מדורגת	DBμV	גדול או שווה ל 108	גדול או שווה ל 104
   רמת פלט מקסימאלית	DBμV	גדול או שווה ל 108 (-9 ~ +2 כוח אופטי DBM קבלת))	גדול או שווה ל 104 (-9 ~ +2 קבלת כוח אופטי DBM)
   		גדול או שווה ל 112 (-7 ~ +2 קבלת כוח אופטי DBM)	גדול יותר או שווה ל 108 (-7 ~ +2 כוח אופטי DBM קבלת))
   אובדן החזרת פלט	db	גדול או שווה ל -16
   עכבת פלט	Ω	75
   טווח EQ של בקרת חשמל	db	0~15
   טווח ATT בקרה חשמלית	DBμV	0~15



   פרמטרים אופטיים
   אורך גל פליטה אופטי	נ.מ.	1310 ± 10, 1550 ± 10 או שצוינו על ידי המשתמש
   פלט כוח אופטי	MW	1 (או שצוין על ידי המשתמש)
   סוג מחבר אופטי		SC/APC
   פרמטרים של RF
   טווח תדרים	MHz	5 ~ 65 (או שצוין על ידי המשתמש)
   שטוח בלהקה	db	±1
   רמת קלט	DBμV	75 ~ 85 (רמת קלט מדורגת 79)
   עכבת פלט	Ω	75
   טווח דינמי NPR	db	גדול או שווה ל 15 (NPR גדול יותר או שווה ל 30 dB) השתמש בלייזר DFB	גדול או שווה ל 10 (NPR גדול יותר או שווה ל 30 dB) השתמש בלייזר FP
   מאפיינים כלליים
   מתח כוח	V	AC (150 ~ 265) V או DC 12V
   טמפרטורת הפעלה	תוֹאַר	-30~60
   טמפרטורת אחסון	תוֹאַר	-40~65
   לחות יחסית	%	מקסימום 95% ללא עיבוי
   צְרִיכָה	VA	פחות או שווה ל 9
   מֵמַד	מ"מ	190(L)* 110(W)* 52(H)
