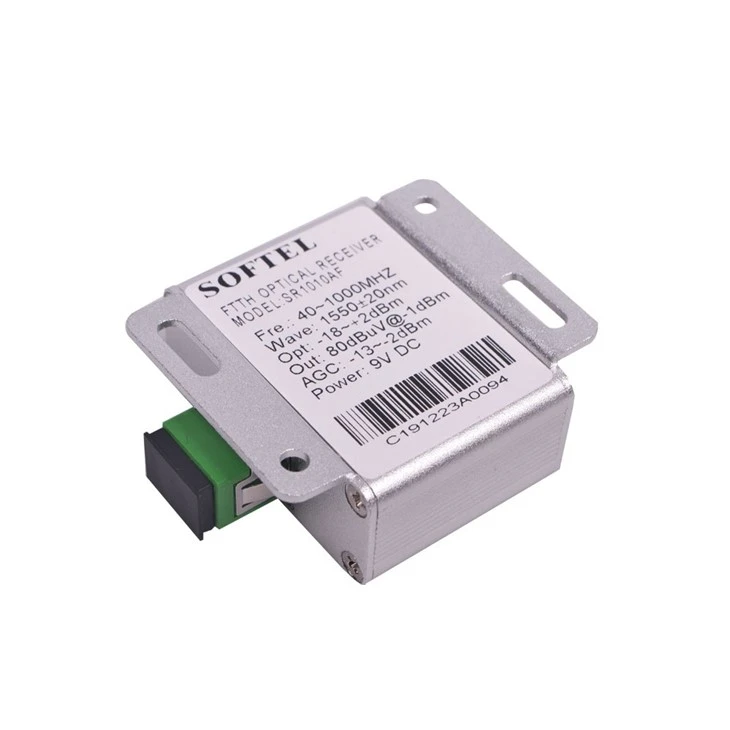

צומת מקלט אופטי של FTTH Active TV
תַקצִיר:
דגם SR1010AFWA-סדרת 9U מספקת רוחב פס של 40-1002 מגה-הרץ, מגבר מעולה ויחידת התאמת תאורה נמוכה, יחידת בקרה תעשייתית של 8 סיביות, ממשק ויישום נוחים ללקוחות מסוף.
SR1010AFWA עם הקלט האופטי של סדרת WDM מכילה נתיב קדימה של CATV אנלוגי ודיגיטלי ב-1550nm, נתוני Ethernet במורד זרם ב-1490nm ונתוני Ethernet במעלה הזרם ב-1310nm. הפלט האופטי מעביר את האותות 1310nm ו-1490nm. אורך הגל של 1550nm עובר לפוטודיודה ומוגבר.
בַּקָשָׁה:
טלוויזיה אנלוגית וטלוויזיה דיגיטלית FTTX O-E יישומי ממירי.
ליניאריות גבוהה, עיוות נמוך וטווח AGC רחב של הספק אופטי (-13dBm עד -2dBm).
טווח קלט אופטי הפעלה רחב של 2 עד -20dBm ב-1100 עד 1600 ננומטר.
קלט כוח אופטי אופציונלי -2 עד 1dBm לביצועי פלט RF.
'-13 עד -2dBm פלט RF קלט אופטי: +83dBuV לכל ערוץ ב-3.5% OMI (כניסת אפנון של 22dBmV).
טווח תדרים מלא 40-1002MHz עם CATV התקנה גמישה קטנה ואספקת חשמל על הקו.
מפרטים:
| פריט מספר | יְחִידָה | תֵאוּר | הֶעָרָה | |
| ממשק לקוח | ||||
| 1 | מחבר RF | מחבר 75Ω"F". | תקן מאוחד | |
| 2 | מחבר קלט אופטי | SC/APC | ||
| מחבר פלט אופטי | SC/PC | |||
| 3 | אספקת DC | מתאם DC | ||
| פרמטר אופטי | ||||
| 4 | כוח קלט אופטי | dBm | -20 ~ +2 | |
| 5 | אובדן החזר אופטי | dB | 15 (דקות), 45 (סוג) | |
| 6 | אורך גל הפעלה (Rx) | נ"מ | 1100 - 1600 | |
| 7 | תגובה | A/W | >0.9 | |
| אובדן הכנסה | dB | 0.4(סוג), 0.6(מקסימום) | ||
| עברו אורך גל | נ"מ | 1310/1490 | ||
| בידוד | dB | 35 (דקות) | ||
| 8 | סוג סיבים אופטיים | SM 9/125um SM Fiber | ||
| פרמטר RF | ||||
| 9 | טווח תדרים | MHz | 40 ~1002 | |
| 10 | שטוחות הלהקה | dB | <±1 | |
| 12 | רמת פלט (@AGC ) | dBuV | 83 | פלט מקסימלי להתאמה אישית ל-104dBuV |
| טווח AGC אופטי | dBm | -13 ~ -2 | ||
| טווח רווח RF | dB | 22 | ||
| 13 | עכבת פלט | אוהם | 75 | |
| 14 | תדר פלט CATV תְגוּבָה | MHz | 40 ~1002 | בדיקה באות אנלוגי |
| 15 | C/N | dB | 42 | -10dBm input,96NTSC,OMI+3.5% |
| 16 | CSO | dBc | 57 | |
| 17 | CTB | dBc | 57 | |
| 14 | תדר פלט CATV תְגוּבָה | MHz | 40 ~1002 | בדיקה באות דיגיטלי |
| 15 | MER | dB | 38 | קלט -10dBm, 96NTSC |
| 16 | MER | dB | 34 | קלט -15dBm, 96NTSC |
| 17 | MER | dB | 28 | -20dBm קלט, 96NTSC |
| פרמטר אחר | ||||
| 18 | מתח כניסה מתח | VDC | 5V | תקן אירופאי |
| 19 | צריכת חשמל | W | <2 | |
| 20 | מידות | מ"מ | 57*45*19 | SR1010AFA |
| 21 | מידות | מ"מ | 70*64*24 | SR1010AFWA |
| 22 | משקל נטו | KG | 0.119 | |
