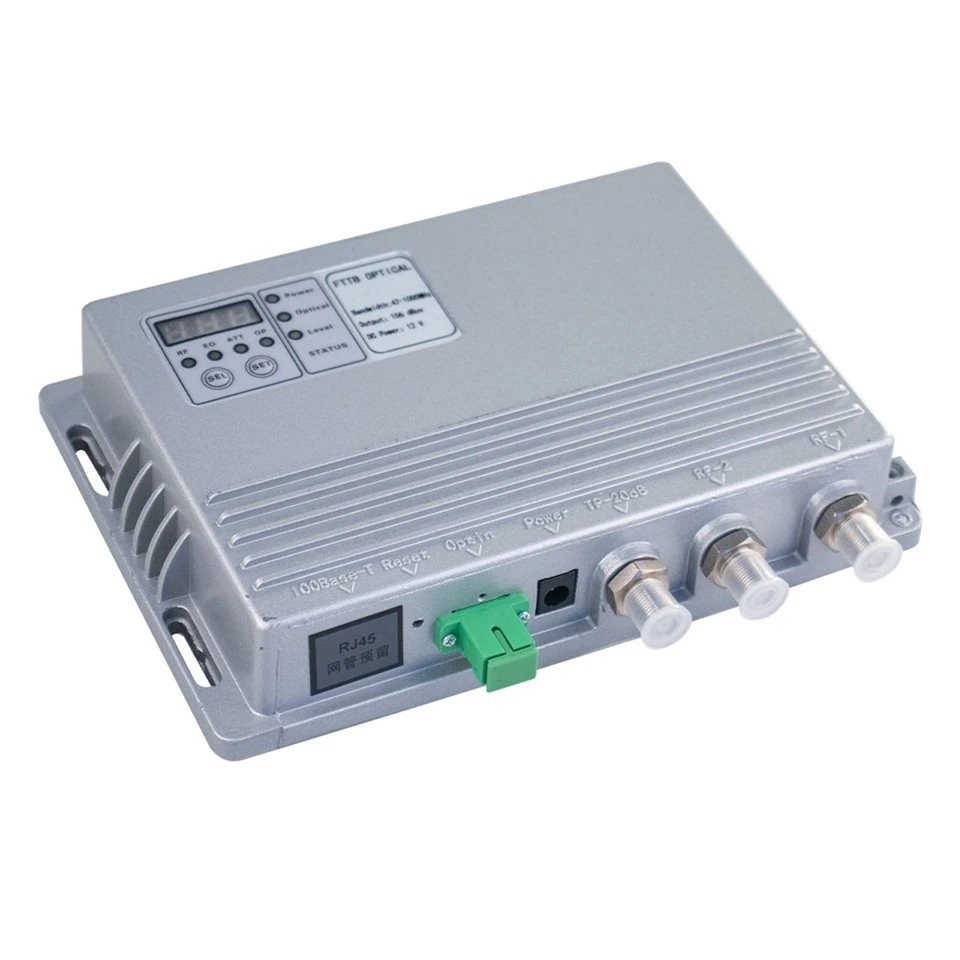

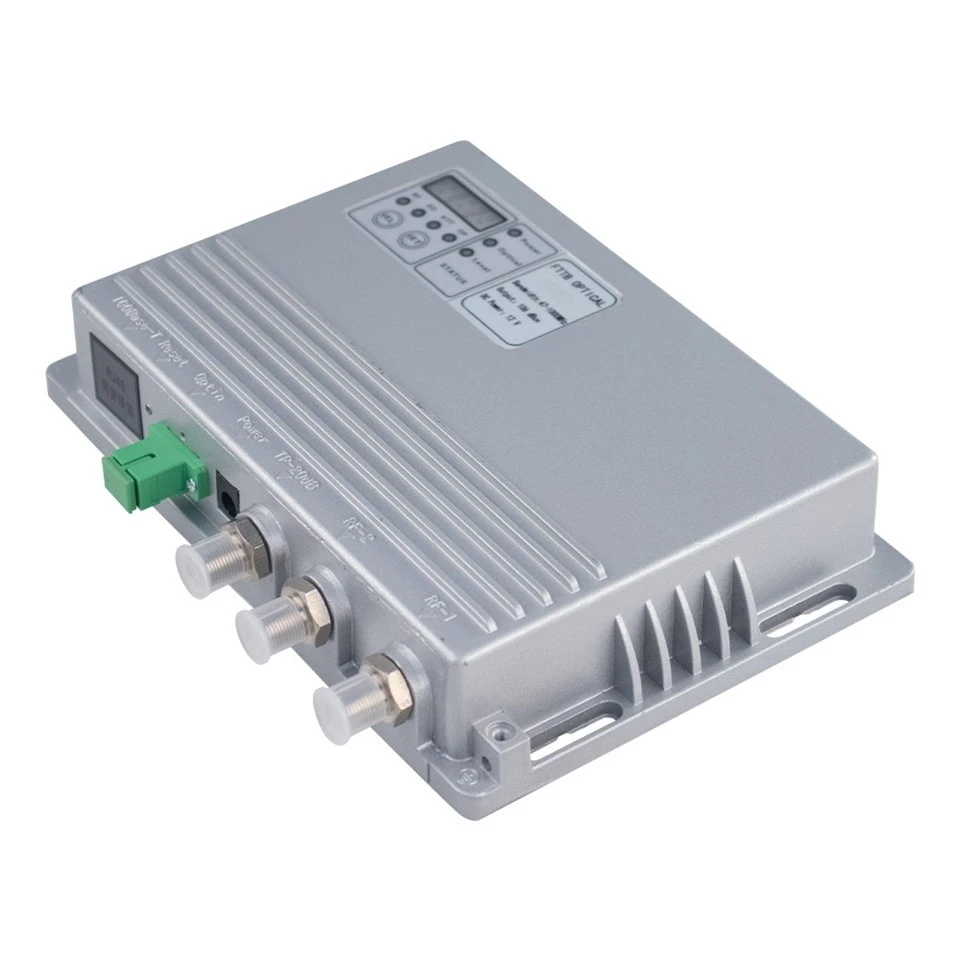

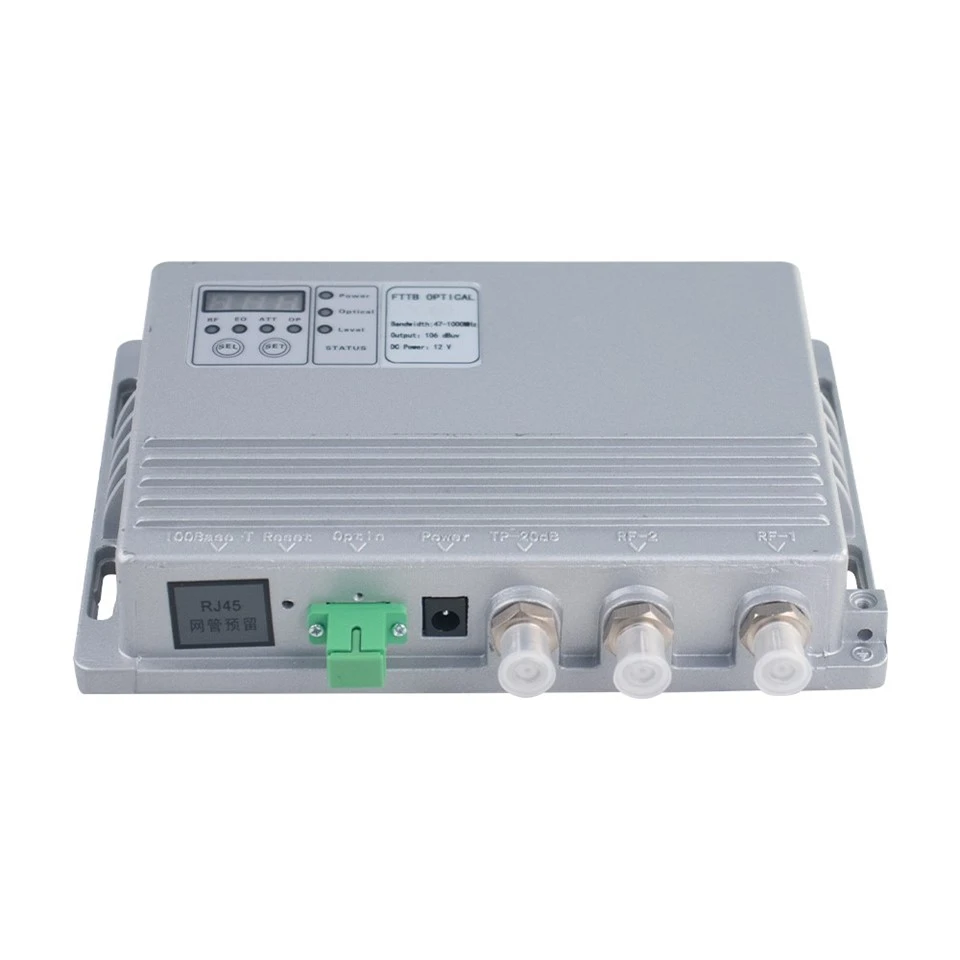

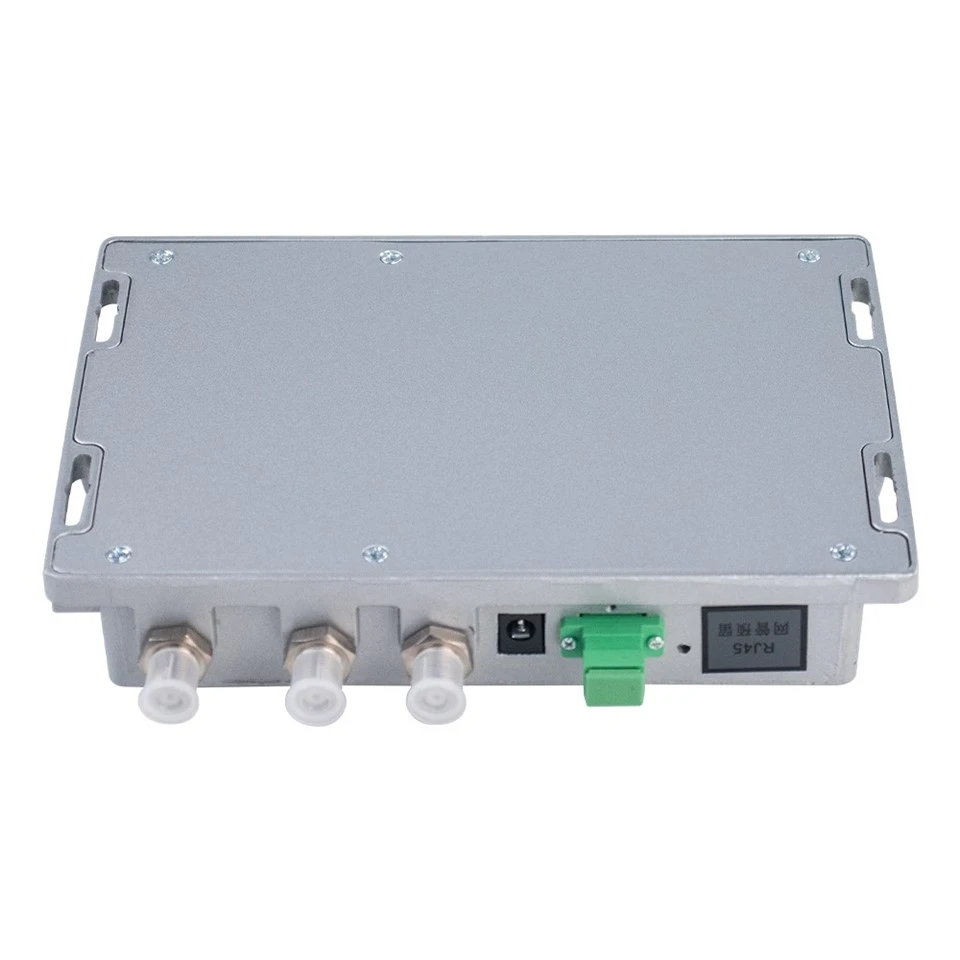

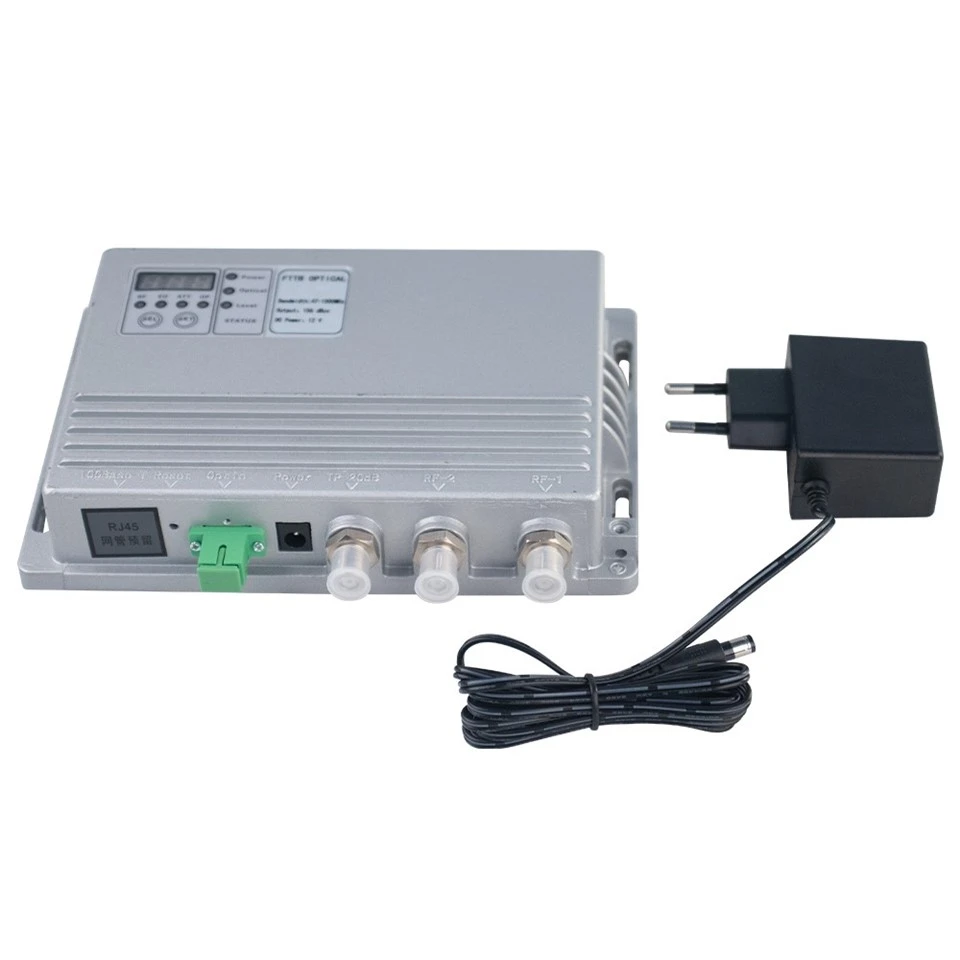

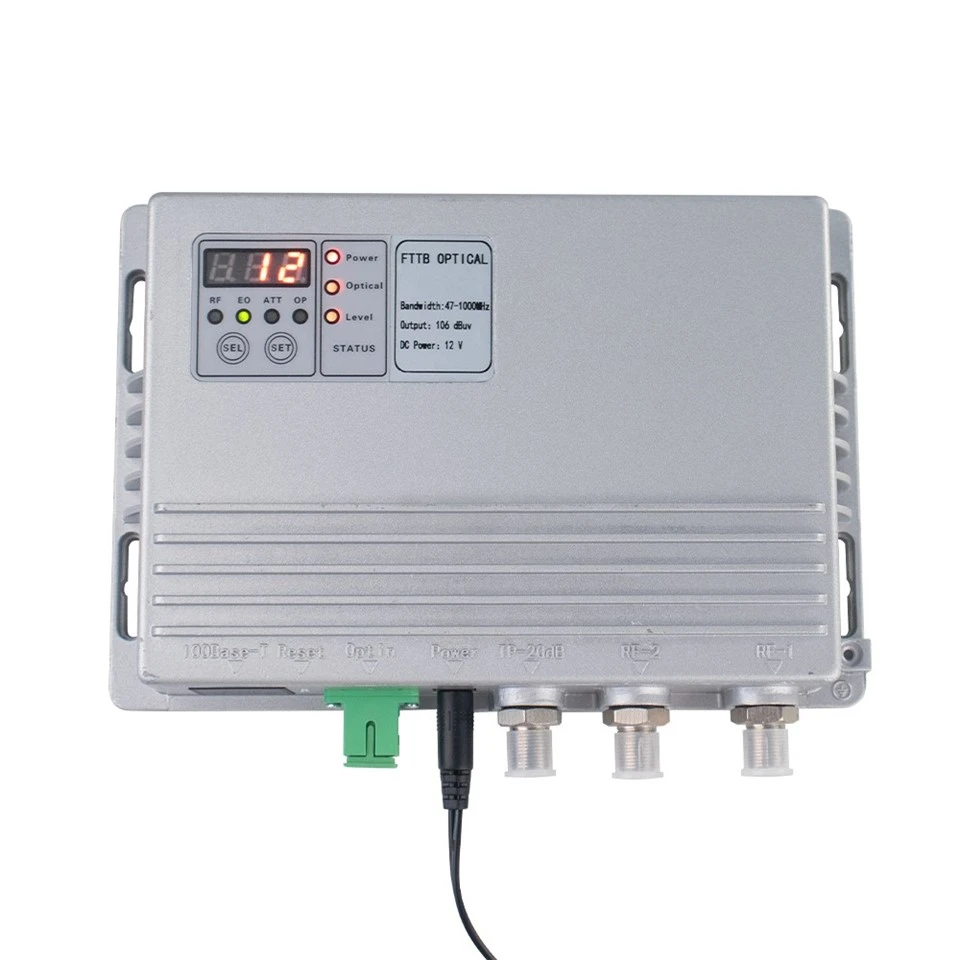

מקלט אופטי FTTB

מס 'סידורי

פָּרִיט

פרמטרים טכניים

הערות

1

קיבל אורך גל

1290-1600 nm

2

קלט אובדן השתקפות אופטית

>45dB

3

היענות נוכחית

0. 85a/w (ערך נציג 1310nm)

4

מגוון כוח אופטי שהתקבל

+3 dbm --9 dbm

5

רמת פלט

106dbμV ± 1dB

+2 dbm - -6 DBM קבל

6

סוג סיבים

מצב יחיד (9/125nm)

7

סוג מחבר אופטי

FC/APC או SC/APC

8

זרם קלט רעש שווה ערך

פחות או שווה ל- 8pa√hz

SJ/T 10663-1995 No.4.21

9

רוחב פס תדרים

87-1002 MHz

10

שטיחות RF בפס

± ± 1dB

11

אובדן השתקפות RF

גדול יותר או שווה ל- 16dB (45-1000 MHz)

12

מדדי קישור מערכת

C/N גדול יותר או שווה ל 46dB

פֶּתֶק

C/CTB גדול או שווה ל 62dB

C/CSO גדול או שווה ל 62dB

13

רמת יציאת הבדיקה

-20 db

יחסית לפלט הראשי

14

רווח טווחי התאמה

0 ~ 20dB (התקדמות 1 dB)

(של מוצרים) השאירו את המפעל 0 db

15

מגוון התאמות הטיה

0 ~ 14dB (התקדמות 1 dB)

(של מוצרים) השאירו את המפעל 0 db

16

חיבור פלט RF

F-Connector

17

מתח אספקת חשמל עבור AC

Dc +12 a/1a

18

פיזור כוח מרבי

פחות או שווה ל 10W

הערה: בתנאי אובדן הקישור שצוינו, הגדר 59 אותות ערוץ טלוויזיה אנלוגיים PAL-D בטווח התדרים 550 מגהרץ, והעבירו אותות אפנון דיגיטליים בטווח התדרים של 550 מגה הרץ לטווח התדרים של {4}}. רמת האות המודולציה הדיגיטלית (בתוך רוחב פס של 8 מגה הרץ) נמוכה ב- 10dB מרמת המנשא של האות האנלוגי. כאשר המקלט האופטי קלט את הכוח האופטי הוא -6 dbm, מדוד c/ctb, c/cso ו- c/n. רמת פלט ה- RF הנומינלית היא בנקודת התדר 862 MHz, כאשר הפלט בפועל נמוך יותר ב- 10dB.
