XGS-PON FTTH CATV צומת מעבר אופטי
SRXG-100WD FTTH CATV Node פסיבי
1.0 הקדמה קצרה שלSRXG-100WD FTTH CATV Node פסיבי
ממיר SRXG-100WD CATV מיועד לטלוויזיה דיגיטלית, סיבים עד הבית. מכונה זו מאמצת את צינור הקבלה האופטי בעל הרגישות הגבוהה, ללא אספקת חשמל, ללא צריכת חשמל. כאשר רמת פלט הספק האופטי הכניסה Pin=-1dBm, Vo=68dBuV, כלכלי, שילוב יישומים גמיש, יישום סיבים לרשת הביתית. זה מובנה ב-CWDM, מתאים למערכת אורך גל משולשת של סיבים בודדים, CATV הפועל באורך גל 1550nm, אורך גל עובר 1270/1577nm ו-1310/1490nm, יכול לחבר בנוחות את ה-ONU של EPON, GPON, XG-PON.
2.0 תכונת המוצר שלSRXG-100WD FTTH CATV Node פסיבי
1. אין צורך בכוח
2. רוחב פס עבודה 45~1050MHz

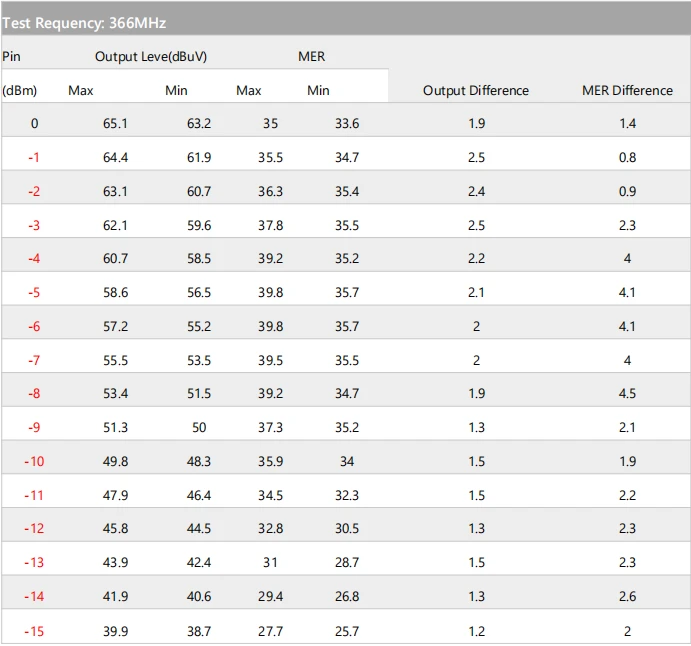

3.0 נתוני בדיקה שלSRXG-100WD FTTH CATV Node פסיבי
4.0 אינדקס טכני שלSRXG-100WD FTTH CATV Node פסיבי
פריטים | תכונה אופטית | יחידה | אינדקס | לְהַשְׁלִים |
| תכונה אופטית | CATV אורך גל עבודה | (ננומטר) | 1540~1560 | |
מעבר אורך גל | (ננומטר) | 1270/1577 | ||
בידוד ערוץ | (dB) | גדול או שווה ל-40 | 1550 ננומטר ו-1490 ננומטר | |
מקבל כוח | (dBm) | פלוס 1~-15 | ||
אובדן החזר אופטי | (dB) | גדול או שווה ל-55 | ||
| מחבר סיבים אופטיים | SC/APC | קֶלֶט | ||
תכונת RF | רוחב פס עבודה | (MHz) | 45~1050MHz | |
רמת פלט | (dBμV) | 61.9 - 64.4 | טלוויזיה דיגיטלית (Pin=-1dBm) | |
הפסד תמורה | (dB) | גדול או שווה ל-14 | 47~862MHz | |
עכבת מוצא | (Ω) | 75 | ||
| מספר יציאת פלט | 1 | |||
| חיבור RF | F-נקבה | |||
סגנון טלוויזיה דיגיטלית | OMI | ( אחוזים ) | 4.3 | |
MER | (dB) | 34.7 - 35.5 | הצמד=-1dBM | |
| 28.7 - 31 | הצמד=-13dBm | |||
| BER | <> | סיכה: פלוס 1~-15dBm | ||
תכונה כללית | טמפ' עבודה | (תואר) | -20~ פלוס 55 | |
טמפ' אחסון | (תואר) | -40~85 | ||
טמפרטורת עבודה יחסית | ( אחוזים ) | 5~95 |
5.0 סדרת מוצרים שלSRXG-100WD FTTH CATV Node פסיבי
| דֶגֶם | אורך גל קלט | הפעלת CATV | מעבר נתונים | פלט סיבים | סיב קלט |
| SRXG-100WD | 1270, 1577, 1310, 1490, 1550nm | 1540~1560nm | 1270/1577 ננומטר 1310/1490 ננומטר | SC/UPC או SC/APC | SC/APC |
6.0 הערה של SRXG-100WD FTTH CATV Node פסיבי
1. בעת שימוש במחבר RF, יש להדק את ממשק כניסת ה-RF ל-STB. אחרת הקרקע גרועה ותגרום לקטעי תדר גבוהים של אותות טלוויזיה דיגיטלית MER השפלה.
2. שמור על המחבר האופטי נקי, הקישור הפגום יגרום לרמת פלט RF נמוכה מדי.
