4GE CATV כפול להקה חד-סיבית ONT

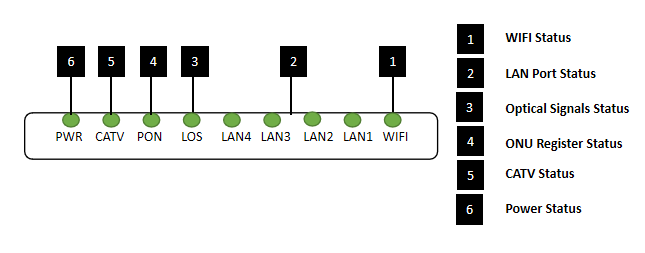

1

וויי - פיי

וויי - פיי

מהבהב ： הנתונים מועברים

במצב function פונקצית Wi-Fi נפתחת

2

LAN1-4

סטטוס GEport

מופעל: חיבור Ethernet תקין

מהבהב: נתונים מועברים דרך יציאת אתרנט

כבוי: חיבור Ethernet אינו מוגדר

3

LOS

אותות אופטיים של GPON

פועל: כוח אופטי נמוך מרגישות למקלט;

כבוי: אופטי במצב רגיל

4

PON

הרשמה ל- ONU

On: הצלחה בהרשמה ל- OLT

מהבהב: בתהליך ההרשמה ל- OLT

כבוי: נכשל בהרשמה ל- OLT;

5

CATV

סטטוס CATV

על ： CATV רגיל אופטי

כבוי ： אותות ה- CATV לא מתקבלים

6

PWR

סטטוס כוח

פועל: ה- ONU פועל

כבוי: ה- ONU כבה

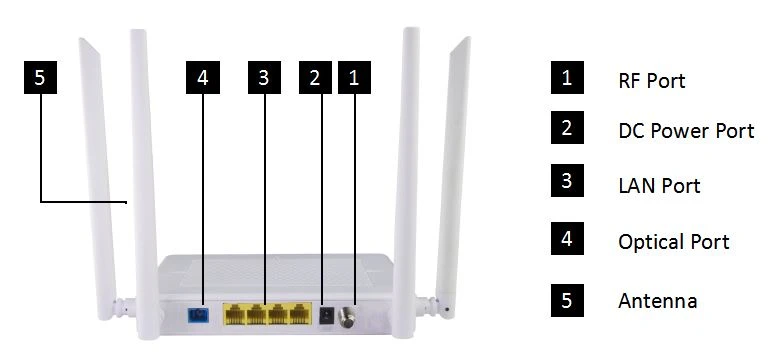

מִמְשָׁק

ממשק PON

1 * יציאת GPON, תקן FSANG.984.2, דרגה B +

קצב נתונים במורד הזרם ： 2.488GBb

קצב נתונים במעלה הזרם ： 1.244GBb

SC / PC סיב מצב יחיד

הפסד קישור 28dB ומרחק 20KM עם 1: 128

ממשק CATV

פלט 1RF

מחבר מסוג F

ממשק אתרנט

4 * 10/100/1000 משא ומתן אוטומטי
מצב דופלקס מלא / חצי
מחבר RJ45
MDI / MDI-X אוטומטי
מרחק 100 מטר

PowerInterface

אספקת חשמל 12 וולט DC

פרמטרים לביצועים

PON

אוֹפּטִי

פָּרָמֶטֶר

אורך גל: Tx 1310nm, Rx1490nm
כוח אופטי Tx: 0.5 ～ 5dBm
רגישות Rx: -28dBm
כוח אופטי לרוויה: -8dBm

העברת נתונים
פָּרָמֶטֶר

תפוקת PON: במורד הזרם 2.488 גיגהביט / שניות; במעלה הזרימה 1.244 גיגהביט / שניות
אתרנט: 1000 מגהביט לשנייה
יחס אובדן מנות:< 1="" *="">
חביון:<>

ניהול רשתות

ניהול מצב

ממשק OMCI תואם רגיל כהגדרתו על ידי ITU-T G.984.4

תמיכה בניהול WEB TR069and

ניהול פונקציה

מוניטור סטטוס, ניהול תצורה, ניהול אזעקה, ניהול יומן

תכונות פיסיות

צדף

מעטפת פלסטיק לבנה

כּוֹחַ

ספק כוח: DC12V / 1A

צריכת חשמל:<>

גוּפָנִי
מפרטים

מידת הפריט: 240 מ"מ (L) x 210 מ"מ (W) x 24 מ"מ (H)

משקל פריט: 0.4 kg

סְבִיבָתִי
מפרטים

טמפרטורת פעולה: 0 עד 50 מעלות צלזיוס
טמפרטורת אחסון: -40 עד 85 מעלות צלזיוס
לחות הפעלה: 10% עד 90% (ללא עיבוי)
לחות אחסון: 10% עד 90% (ללא עיבוי)
