1GE 1FE CATV Wifi מצב כפול ONU

ONT-2GF-RFW הוא התקן שער למגורים עם פונקציות ניתוב עבור מתג XPON ONU ו- LAN למשתמשים מגורים ו- SOHO, התואם את ITU-T G.984 ו- IEEE802.3ah.

שלח החקירה

להורדה

הצגת המוצר

הקישור up up של 1GE 1FE CATV Wifi במצב כפול ONU מספק ממשק PON אחד, ואילו downlink מספק שני ממשקי Ethernet ו- RF. מצב זה כפול 1ge 1fe catv Wifi במצב כפול יכול לממש פתרונות גישה אופטית כמו FTTH (Fiber to The Home) ו- FTTB (Fiber to The Building). חוץ מזה, 1ge 1fe catv Wifi מצב כפול במצב זה משלב באופן מלא את האמינות, הקיימות ותכנון האבטחה של ציוד בדרגה הספקית ומספק ללקוחות את הקילומטר האחרון של גישה בפס רחב ללקוחות מגורים ועסקים.

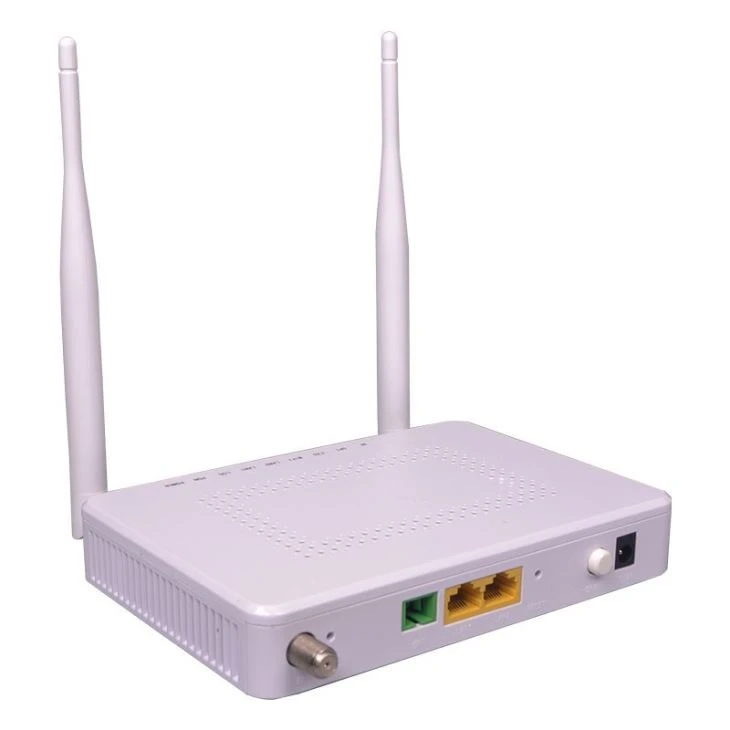

תמונה של מצב כפול xpon ont

1GE 1FE CATV Wifi Dual-mode ONU

מפרט חומרה LED

ממשק PON	סוג ממשק	SC / PC, CLASS B +
	ציון	Uplink: 1.25GBb; קישור למטה: 2.5 ג'יגה-ביט לשנייה
ממשק צד למשתמש	1 * 10 / 100BASE-T; 1 * 10/100 / 1000BASE-T; ממשק RF *
גודל (Mm)	167(L)×118(W)×30(H)
כוח מקסימלי צְרִיכָה	GG lt; 8W
מִשׁקָל	200g
סביבת פעולה	טמפרטורה: -10 ° C ~ 55 ° C
	לחות: 5% ~ 95% （ללא עיבוי）
ספק כוח	מתאם מתח חיצוני 12V / 1A
כניסת מתאם מתח	100-240 וולט AC, 50/60 הרץ
גודל ממשק כוח	קוטר פנימי ממתכת: .12.1 ± 0.1 מ"מ קוטר חיצוני: .55.5 ± 0.1 מ"מ; אורך: 9.0 ± 0.1 מ"מ
מודול WLAN	אנטנה כפולה וחיצונית, אנטנת רווח 5db, עוצמת אנטנה 16 ~ 21dbm
	תומך 2.4GHz, קצב העברת 300 מגה

	מדינה	צֶבַע	תיאורים
PWR	מוצק	ירוק	נוֹרמָלִי
PWR	כבוי	ירוק	אין כוח
PON	מוצק	ירוק	ONU מורשה
	הֶבזֵק		ONU נרשם
	כבוי		ONU אינו מורשה
LOS	מוצק	אָדוֹם	לֹא נוֹרמָלִי
	הֶבזֵק		במצב אבחון
	כבוי		נוֹרמָלִי
LAN 1	מוצק	ירוק	לחבור
	הֶבזֵק		פעיל (Tx ו / או Rx)
	כבוי		הקישור למטה
LAN 2	מוצק	ירוק	לחבור
	הֶבזֵק		פעיל (Tx ו / או Rx)
	כבוי		הקישור למטה

פרמטרים לאינדקס של מכונה אופטית

	פּרוֹיֶקט	יחידה	פרמטרים של ביצועים	הערה
פרמטרים אופטיים	אורך גל האור	ננומטר	1200～1600
	צורת מחבר אופטית		SC / APC	ניתן להתאמה אישית אחרת
	קבלת כוח אור טווח	dBm	-18～0	ניתן להתאמה אישית אחרת
	בקרת AGC אופטית דיוק	dBm	-15～0	ניתן להתאמה אישית אחרת
פרמטרים של תדר רדיו (rf)	טווח תדרים	MHz	47～1000
	עכבת פלט rf	Ω	75
	שטיחות פלט	dB	±1.5
	מספר יציאות RF		1
	רמת תפוקה נומינלית	dBuv	≥(75±1.5)	ניתן להתאמה אישית אחרת
	אובדן השתקפות תפוקה	dB	GG gt; 14
	MER	dB	GG gt; 31 ＠ -15dBm	ראה * הערה 1
	MER	dB	GG gt; 34 ＠ -9dBm	ראה * הערה 1
מחווני קישור	C/N	dB	GG gt; 51	GYT143-2000
	CTB	dBc	GG gt; 65
	CSO	dBc	GG gt; 61
	טמפרטורת עבודה	℃	-10～+60
	טמפרטורת אחסון	℃	-40～+80
	לחות בעבודה		20%～90%
	אחסן לחות		10%～95%
	דרישות נגד אבק		《YD / T1475-2006》
	MTBF	H	40000H

* הערה 1 ： תנאי הבדיקה הם 59 ערוצים אנלוגיים ו 38 ערוצים דיגיטליים

מאפייני תוכנה (GPON)

תאימות סטנדרטית	תואם ל- ITU-T G.984 / G.988 ציית לתקן IEEE802.11b / g / n ציית לתקן ההפעלה הדדית של סין טלקום / סין יוניקום GPON
GPON	תמיכה במנגנון הרישום של ONT
	תומך ב- DBA
	תמיכה ב- FEC
	הצפנת קישור לתמיכה
	תומך במרחק ההעברה המרבי היעיל של 20 ק"מ
	תומך בזיהוי תאורה ארוך וגילוי כוח אופטי
Multicast	פרוקסי / חטטנות IGMP V2
WLAN	תמיכה בהצפנת WPA2-PSK / WPA-PSK
	תמיכה בבידוד הלקוח
	תמיכה ב- 4 * SSID
	תמיכה במצב 802.11 BGN
	תמיכה בקצב מקסימאלי של 300M
מגבר ניהול GG; תחזוקה	תמיכה בניהול רשת
	תמיכה בניהול CLI / Telnet
	תמיכה בזיהוי לולאה של יציאה
תְאִימוּת	תומכים בחיבור עם המתחרה העסקי' s OLT ובעלות הקניינית שלו פרוטוקולים, כולל Huawei, H3C, ZTE, BDCOM, RAISECOM וכדומה.

מאפייני תוכנה (EPON)

תֶקֶן הענות	תואם ל- IEE802.3ah EPON תואם את תקן ההפעלה הדדית של סין טלקום / סין יוניקום EPON
EPON	תמיכה במנגנון הרישום של ONT
	תומך ב- DBA
	תמיכה ב- FEC
	הצפנת קישור לתמיכה
	תומך במרחק ההעברה המרבי היעיל של 20 ק"מ
	תומך בזיהוי תאורה ארוך וגילוי כוח אופטי
Multicast	פרוקסי / חטטנות IGMP V2
WLAN	תמיכה בהצפנת WPA2-PSK / WPA-PSK
	תמיכה בבידוד הלקוח
	תמיכה ב- 4 * SSID
	תמיכה במצב 802.11 BGN
	תמיכה בקצב מקסימאלי של 300M
מגבר ניהול GG; תחזוקה	תמיכה בניהול רשת
	תמיכה בניהול CLI / Telnet
	תמיכה בזיהוי לולאה של יציאה
תְאִימוּת	תומכים בחיבור עם המתחרה העסקי' s OLT ובעלות הקניינית שלו פרוטוקולים, כולל Huawei, H3C, ZTE, BDCOM, RAISECOM וכדומה.
