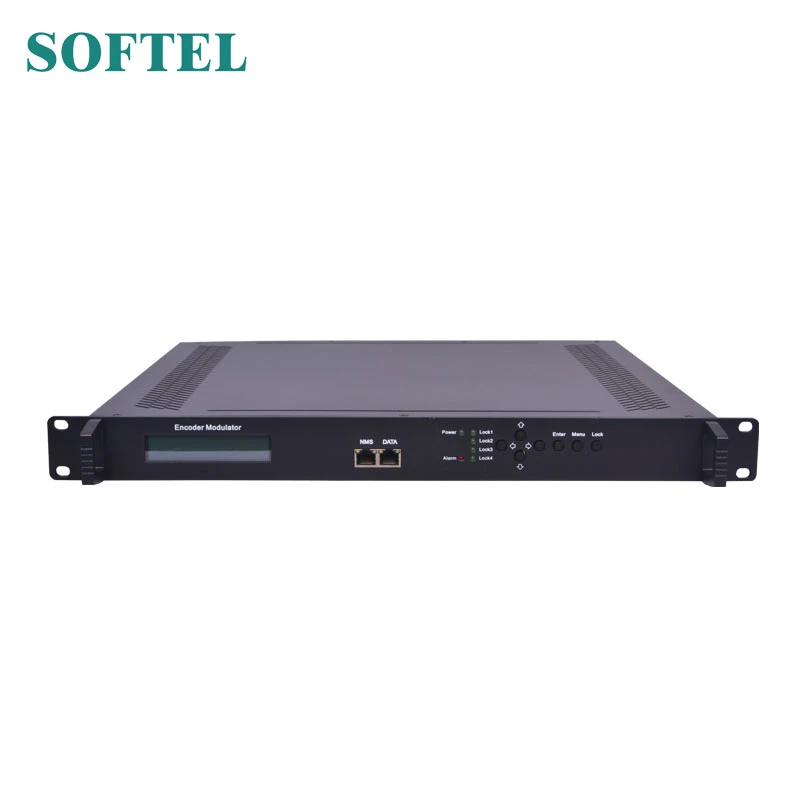

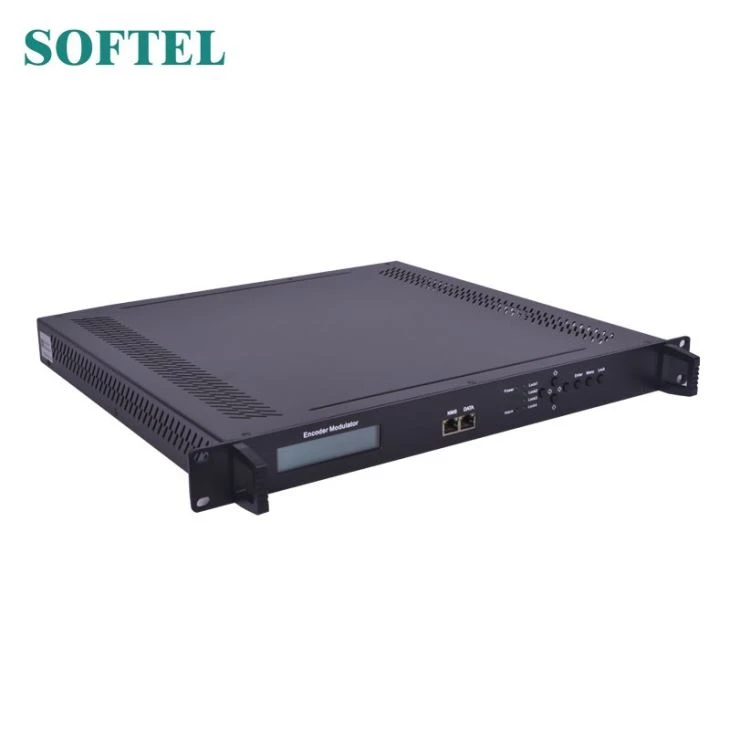

מודול מקודד מסוג ISDB-T

וידאו (HDMI)

קידוד

MPEG2 MPEG4 AVC/H .264

משק

HDMI * 4

רזולוציה

1920 * 1080_60i, 1920 * 1080_50i,

 1280 * 720_60p, 1280 * 720_50P

השהיה נמוכה

רגיל, מצב 1, מצב 2

יחס גובה-רוחב

4:3; 16:9

שמע (HDMI)

קידוד

MPEG1 שכבה II; MPEG2-AAC; MPEG4-AAC; DD

AC3 (2.0);

DD AC3 (2.0/5.1/7.1) עובר דרך

משק

HDMI * 4 (לא רלוונטי)

קצב דגימה

48KHz

קצב סיביות

64, 96,128, 192, 256, 320 kbps

וידאו (YPbPr)

קידוד

MPEG2 MPEG4 AVC/H .264

משק

הזמנת מניות * 4 (RCA)

רזולוציה

1920 * 1080_60i, 1920 * 1080_50i;

1280 * 720_60p, 1280 * 720_50P

שמע (L/R)

קידוד

MPEG1 שכבה II; MPEG2-AAC; MPEG4-AAC; DD

AC3 (2.0);

DD AC3 (2.0/5.1/7.1) עובר דרך

משק

4 * סטריאו/8 * מונו

קצב דגימה

48KHz

קצב סיביות

64, 96,128, 192, 256, 320 kbps

מקטע מודול DVB-T (אפשרות)

רגיל

EN300744

מצב FFT

2K, 8K

רוחב פס

6M, 7M, 8M

כוכבים

QPSK, 16QAM, 64QAM,

משמר אינטרבה

1/4, 1/8, 1/16, 1/32

יוזמה

1/2, 2/3, 3/4, 5/6, 7/8

מר

≥ 42dB

תדר RF

30 ~ 960MHz, 1 Khz צעד

. צא החוצה

היציאה מסוג DVB-T (2 מנשאים משולבים)

מפלס תפוקת RF

-30 ~-10dbm (81 ~ 97 dbμV), 0.1 db צעד

מקטע מודול ISDB-T (אפשרות)

רגיל

ARIB STD-B31

כוכבים

DQPSK, QPSK, 16QAM, 64QAM

מרווח זמן לשמירה

1/32, 1/16, 1/8, 1/4

מצב שידור

2K, 4K, 8K

מרווח זמן לשמירה

1/32, 1/16, 1/8, 1/4

קצב קוד

1/2, 3/4, 5/6, 7/8

תדר RF

30 ~ 999MHz, 1 Khz צעד

מערכת

ממשק מקומי

לחצני LCD + בקרה

ניהול מרחוק

NMS אינטרנט

שפה

אנגלית

זרם החוצה

2 אסי שיקוף החוצה (סוג BNC, 100 m);

IP (4 SPTS) מעל UDP, RTP/RTSP החוצה (RJ45,

100 מ')

ממשק NMS

RJ45, 100 מ'

כללי

ספק כוח

AC 100V ~ 240V

ממדים

482 * 400 * 44mm

שקל

4.5 ק ג

טמפרטורת מבצע

0 ~ 45 ° צ'
