כבל דולף של 50 אוהם

לכבל הדליפה של 50ohm הנמכר ביותר יש את הדגמים הבאים: 1\/2 "C, 7\/8" C, 1-1\/4 "C, 1-5\/8" C, 1\/2 "D, 7\/8" D, 1-1\/4 "D, 1-5}}" 1\/8 "H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, 2, H, H, H, 2, H8, H2, H2, 2, 2, 7, 2" 1-1\/4 "ח.

שלח החקירה

הצגת המוצר

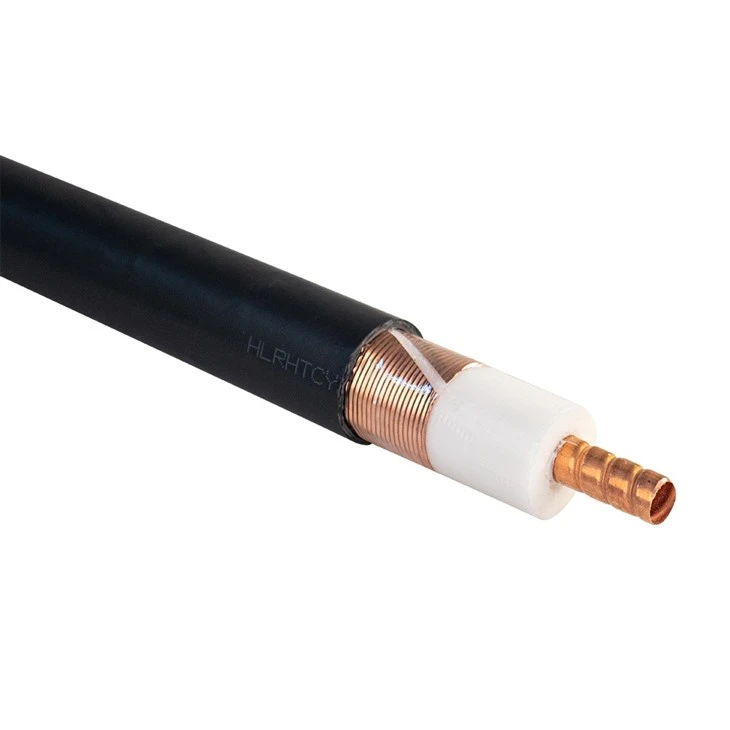

כבל דולף של 50 אוהם

לכבל קואקסיאלי דולף יש גם העברת אות וגם פונקציות אנטנה. על ידי שליטה על פתיחת המוליך החיצוני, ניתן להקרין באופן אחיד את הגל האלקטרומגנטי המבוקר באופן אחיד, מכסה את השטח העיוור של השדה האלקטרומגנטי, ו

השגת המטרה של תקשורת ניידת חלקה.

leaky cable-1

יישום של כבל דולף של 50 אוהם:

1. תקשורת ניידת בבניינים, מנהרות ורכבת תחתית (GSM, PCN\/ PCS, DECT ...)

2. תקשורת בבניינים תת קרקעיים, כמו חניונים, מרתפים ומכרות

3. העברת פס FM (88-108 MHz) מידע במנהרות כביש מהיר

4. העברת אותות אזעקה אלחוטית במנהרות כביש מהיר

5. העברת אותות טלפון נייד במנהרות כביש מהיר

6. העברת אות ברכבת התחתית או במנהרות הרכבת התחתית

leaky cable-3

פתיחת מוצרים

בְּנִיָה מפרטﬁקטיון(מ.מ.)		1/2"C	7/8"C	1-1/4"C	1-5/8"C
① מנצח פנימי	1\/2 "C: אלומיניום לבוש נחושת 7\/8" C: צינור נחושת חלק 1-1\/4 "C, 1-5\/8" C: צינור נחושת גלי סליל	4.80±0.05	9.30±0.20	13.00±0.20	17.80±0.30
② דיאלקטרי	קצף PE	12.30±0.20	22.80±0.30	32.50±0.30	42.80±0.30
③ מוליך חיצוני	נייר נחושת חופף	13.00±0.40	23.50±0.50	33.20±0.50	43.80±0.50
④ ז'קט	PE או LSZH	15.50±0.40	27.00±0.50	37.20±0.50	47.60±0.50

חַשׁמַלִי מאפייןטיקים ומכני וסביבה מאפיינים
עכבה אופיינית (Ω)		50±2	50±2	50±2	50±2
מהירות ההתפשטות (%)		88	89	89	89
קיבול (PF\/M)		76.0	75.0	75.0	75.0
התנגדות לבידוד, דקות (MΩ • ק"מ)		10000	10000	10000	10000
מתח מבחן ניצוץ ז'קט [KV (AC)]		8	8	10	10
מתח בידוד [KV (DC, 1Min)]		6	10	10	15
תדר הפעלה (MHz)		5-2700	5-2700	5-2700	5-2700
תדר הפעלה אופטימלי (MHz)		700-2700	700-2700	700-2700	700-2700
תדר הפעלה אסור (MHz)		1085-1150	1085-1150	1085-1150	1085-1150
תדר הפעלה אסור (MHz)		2170-2300	2170-2300	2170-2300	2170-2300
VSWR מקסימום	75-150 MHz	1.30	1.30	1.30	1.30
	300-500 MHz	1.30	1.30	1.30	1.30
	800-960 MHz	1.30	1.30	1.30	1.30
	1700-2025 MHz	1.40	1.30	1.30	1.30
	2110-2170 MHz	1.40	1.30	1.30	1.30
	2300-2400 MHz	1.40	1.30	1.30	1.30
	2500-2700 MHz	1.40	1.30	1.30	1.30
רדיוס כיפוף יחיד (מ"מ)		75	150	200	400
רדיוס כיפוף חוזר ונשנה (מ"מ)		150	250	400	500
מומנט כיפוף (n • m)		13.5	14.9	15.5	16.0
חוזק מתיחה (n)		1000	1490	1550	3300
מרחק קבוע מומלץ (מ)		0.8-1	0.8-1	0.8-1	0.8-1
מרחק לקיר קיר (מ"מ)		50	50	50	50
טמפרטורת התקנה (תואר)	פ	-40~+60	-40~+60	-40~+60	-40~+60
טמפרטורת התקנה (תואר)	LSZH	-20~+60	-20~+60	-20~+60	-20~+60
טמפרטורת הפעלה (תואר)	פ	-55~+85	-55~+85	-55~+85	-55~+85
טמפרטורת הפעלה (תואר)	LSZH	-30~+80	-30~+80	-30~+80	-30~+80

הנחתה(db/100m) & מַצְמֵד הֶפסֵד(2m,50%/95%) @ 20 מעלות
תדר, MHz	db db	db db	db db	db db
75	/ /	1.1 64/75	0.7 62/73	0.6 62/73
100	/ /	1.2 60/70	0.8 58/68	0.7 58/68
150	/ /	1.5 66/78	1.0 64/74	0.9 64/74
350	/ /	2.4 76/88	1.6 76/88	1.3 76/90
450	/ /	2.8 82/89	1.9 80/90	1.5 78/88
800	7.2 69/73	3.8 71/74	2.6 71/74	2.1 70/73
900	7.7 68/72	4.1 69/72	2.8 69/72	2.3 69/72
960	8.3 68/71	4.3 69/71	2.9 68/71	2.4 68/71
1800	11.5 65/68	6.5 64/68	4.5 64/68	3.6 64/68
1900	12.3 66/68	6.9 64/68	4.7 64/68	3.9 63/68
2000	12.8 67/70	7.2 63/67	5.0 63/67	4.1 63/67
2100	/ /	7.5 63/68	5.2 63/68	4.3 63/68
2400	15.5 63/66	8.5 62/66	6.2 62/66	5.0 62/66
2600	16.1 64/67	8.9 61/65	7.0 61/65	5.6 61/65
2620	17.2 65/68	9.4 62/66	7.2 61/65	5.8 61/65
2700	18.0 65/69	10.5 62/66	7.6 62/66	6.3 60/66
