אפנן CATV 16 ערוצים

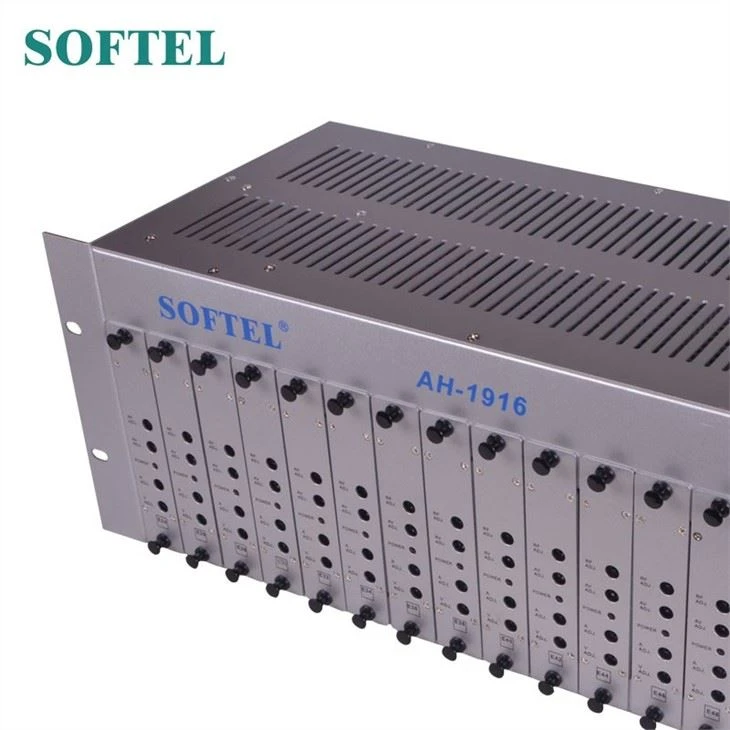

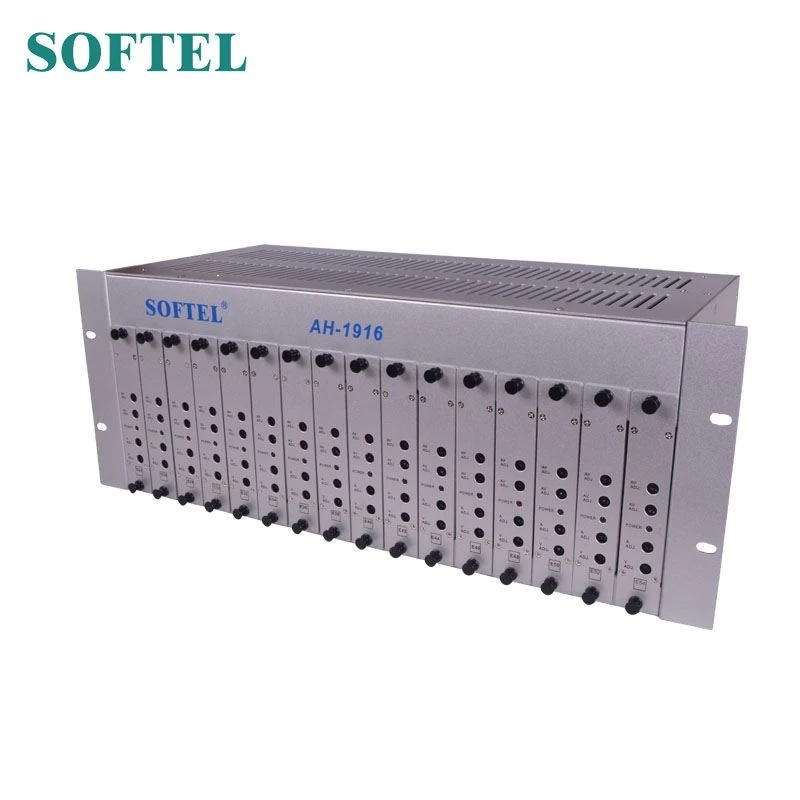

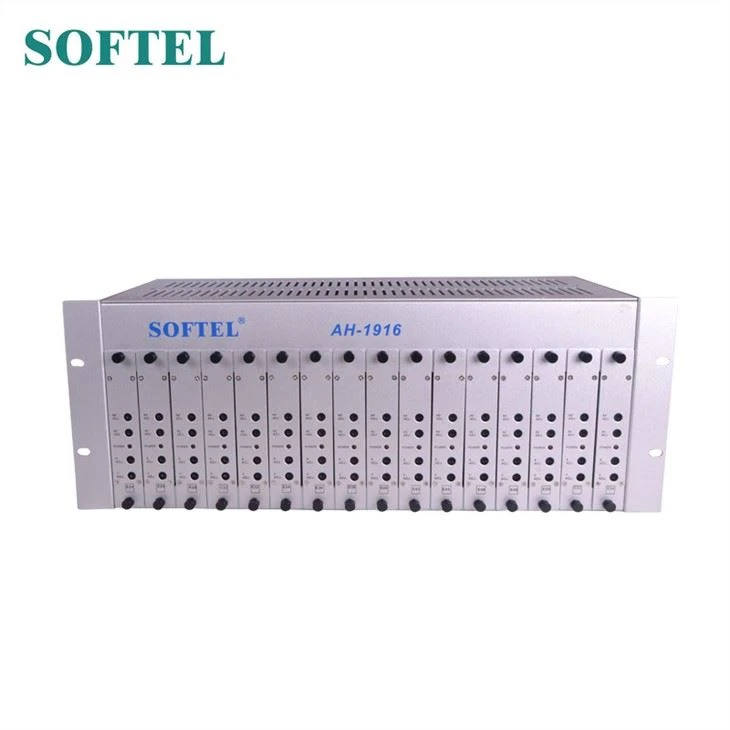

אפנון CATV 16 ערוצים הוא מארז רכוב 4RU המאפשר התקנה של עד 16 חלקים מיני מודולטורים קבועים בשליטה על המעבד.

שלח החקירה

הצגת המוצר

אפנון CATV 16 ערוצים

מאפנן CATV 16 ערוצים הוא מארז רכוב 4RU המאפשר התקנה של עד 16 חתיכות מיני מודולטורים קבועים הנשלטים על ידי המעבד. משלב פעיל פעיל מובנה מבטל כבלים מיותרים ובעיית חיבור פוטנציאלית ומבטיח רמת תפוקה גבוהה. כל כרטיסי האפנון מוגדרים מהמפעל המושלם לערוצים הרצויים ולקיזוז נכון.

תכונות ofCATV אפנן 16 ערוצים

1. סלקטיביות הלהקה הצדדית הבסיסית מאפשרת תצורת ערוץ סמוכה ללא תחזוקה

2. שני מאווררי קירור לביצועים ארוכים

3.45dBmV רמת פלט משולב, אין צורך בשילוב נוסף

4. סינון SAW (גל אקוסטי עילי) על IF עבור מעולה בלהקה C / N

5. פקדי הגישה לחלונית הקדמית מאפשרים התקנה קלה

6. זמין בתצורות NTSC או PAL

מפרט ofcatv modulator 24 ערוצים

שִׁלדָה
RF	טווח תדרים	45 ~ 860 מגהרץ
	מחבר פלט	מחבר F
	רמת תפוקה	105 dBµV (Adj.)
	נקודת מבחן	-20 dB
	נמל בידוד לנמל	≥ 35 dB
	הפסד החזר	≥ 12 dB
	לְהַשִׂיג	D 8dB
Gכללי	קיבולת מודולטור	16
	טווח מתח כניסה	110 וולט או 220 וולט
	מאוורר	2
	צְרִיכָה	57W (טעון לחלוטין)
	מֵמַד	42 * 17 * 20 ס"מ
	משקל נטו	10 ק"ג (טעון לחלוטין)
	משקל משלוח	3.7 ק"ג (שלדה בלבד)
	משקל משלוח	11 ק"ג (טעון לחלוטין)
	גודל הקרטון	53 * 30 * 24 ס"מ

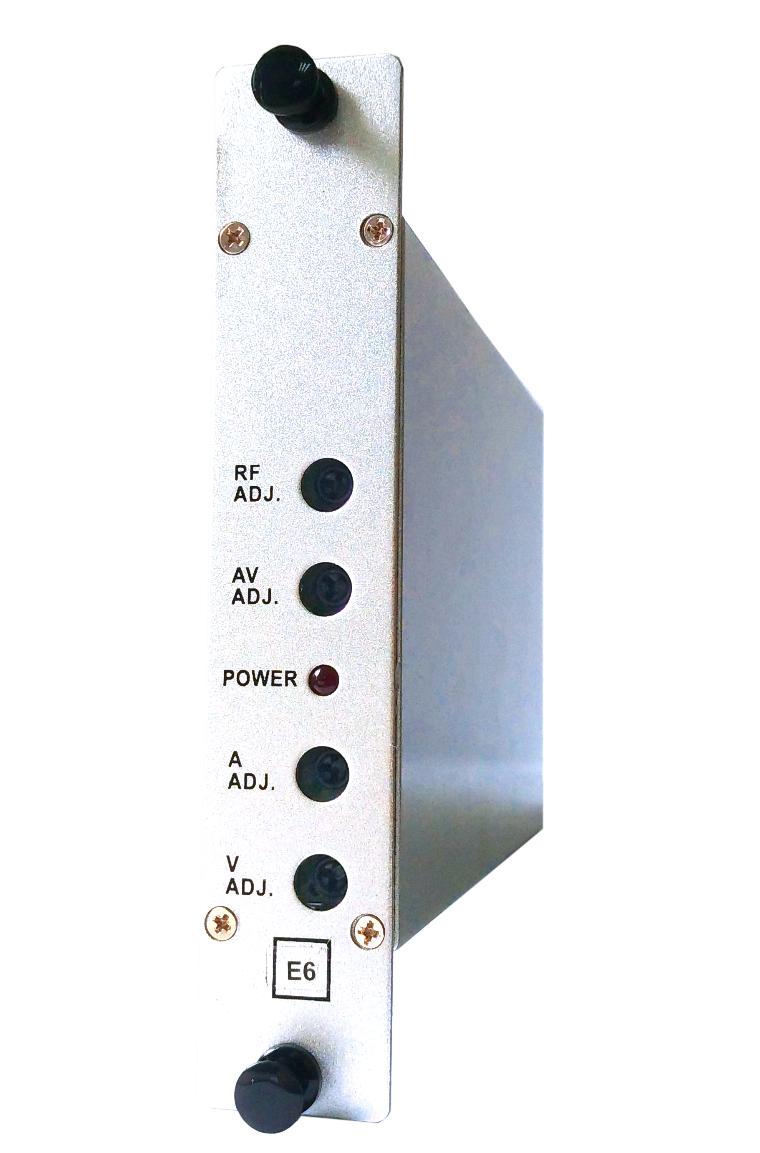

	כרטיס אפנן
RF	תדר פלט	45 ~ 860 מגהרץ
	רמת תפוקה	113dBµV (Adj.)
	מחבר פלט	מחבר FC
	A / VRatio	-11 ~ -18dB (Adj.)
	יציבות תדרים	± 5KHz
	רמת קלט וידאו	0.6-1.5Vp-p (אפנון 87.5%)
	מחבר קלט וידאו	YellowRCA
	רמת קלט שמע	1Vp-p (25KHz Dev.)
	מחבר קלט שמע	RCA לבן
כללי	מתח	DC 5V
