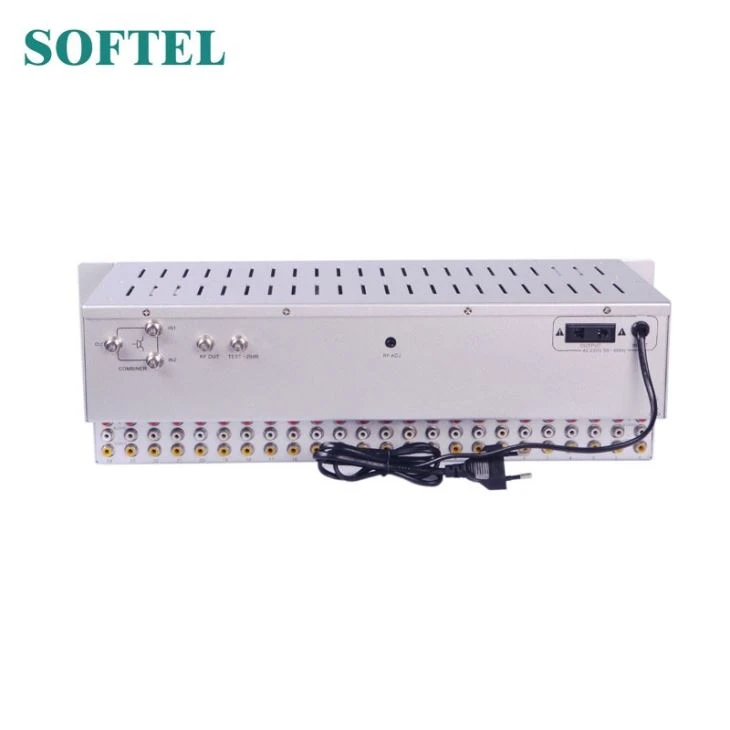

מודול אנלוגי CATV 24 ב -1
ה- AH2401 הוא שלדה בעלת מדף 3RU המאפשר התקנה של עד 24 חתיכות מיקרו-מעבד מיני מבוקרות מבוקרות. רמת פלט שלדה 40dBmV, ללא שילוב נוסף.
מאפיינים
1. החלפת ספק כוח לגמישות התקנה ויסות מתח מדויק
2. שני מאווררי קירור לביצועי חיים ארוכים של מודולטור אנלוגי זה ב- 24 ב CATV
3. פונקצית סטריאו אופציונלית
4. סינון SAW (גל אקוסטי על פני השטח) על IF לטובת פס C / N
5. בקרי הגישה לפאנל הקדמי מאפשרים הגדרה קלה
6. ללוח האחורי יש לולאת קומבינר לחיבור קל
מפרטים
טווח תדרים | 47 ~ 860 מגהרץ |
רמת פלט | > = 100dBmV |
C / N בתוך הלהקה | 60dB |
C / N מחוץ ללהקה | 62dB |
מחבר כניסת וידאו | RCA (צהוב) |
מחבר כניסת שמע | RCA (לבן) |
מחבר פלט RF | 75Ω נקבה F |
קלט מתח | DC 5V למודולטור מיני |
תדירות פלט | 47-860 מגהרץ |
רמת פלט | 97dBμV (עדכני) |
יחס A / V | -11 עד -18dB (עדכני. |
יציבות תדרים | ± 5KHz |
וידאו | 75ΩF נקבה |
רמת קלט | 0.6-1.5Vp-p (אפנון 87.5%) |
וידאו C / N | 50dB |
זמזם / רעש | -50dB |
טווח אפנון | 0 ~ 90% |
שמע | 75ΩF נקבה |
רמת קלט | 1Vp-p (התקן 25KHz) |
עיוות | 1% |
התקנה מהירה
AH2401M, 24 ב 1 מודול אנלוגי CATV, מיועד למתקן מקורה 19 ''. ודא שנשאר רווח בין מודולטורים לזרימת אוויר. כדי למנוע התחשמלות, אל תסור את סיכת האדמה. ודא שכבלי כניסה חשמליים הנכנסים לבניין יהיו מחוברים לקרקע הבניין קרוב ככל האפשר לנקודת הכניסה.
1. הזן את מחברי השמע והווידיאו לפני הפעלת הכוח
2. התחממו את המודולטור ובדקו את התמונה והשמע
3. הגדר את הערוצים שאתה רוצה אם הגדרות היצרן אינן מה שאתה רוצה
