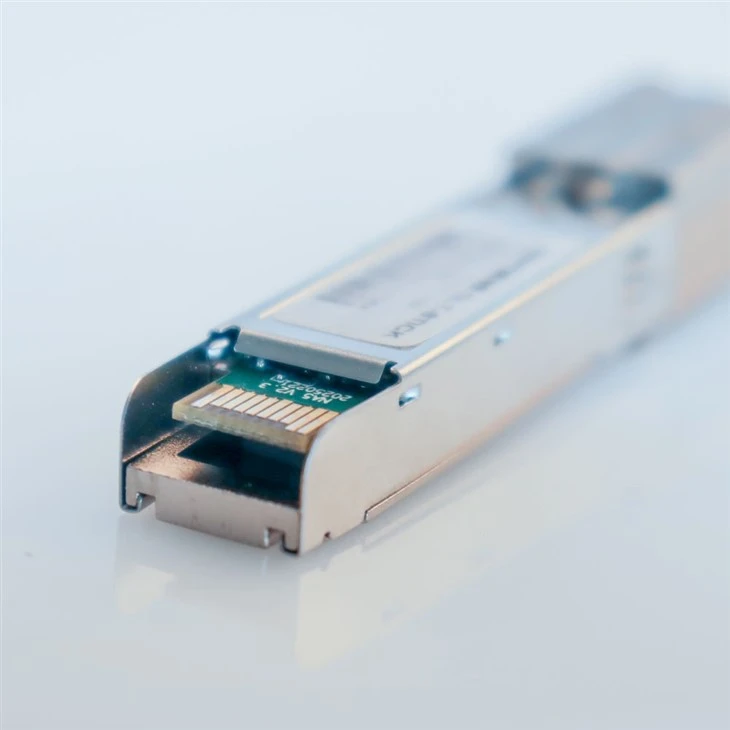

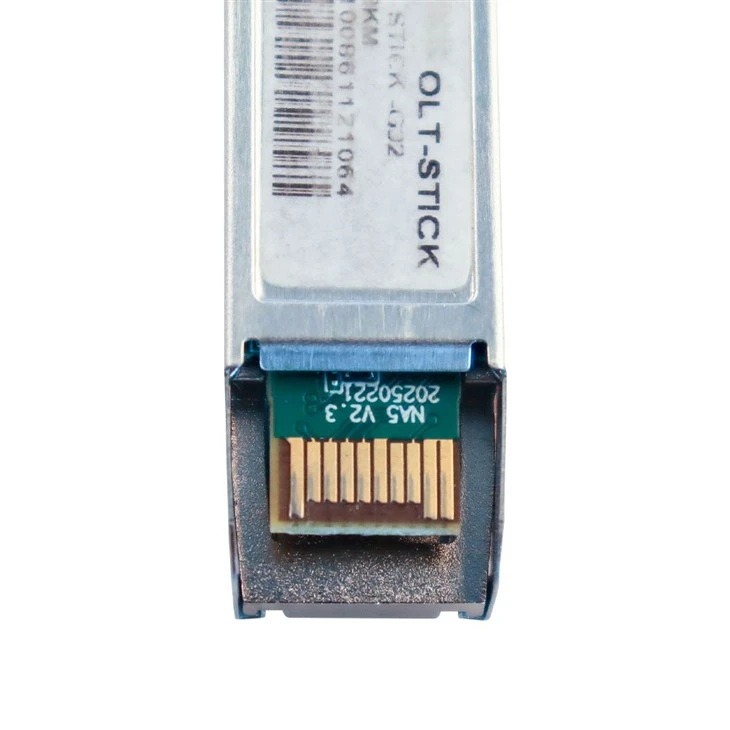

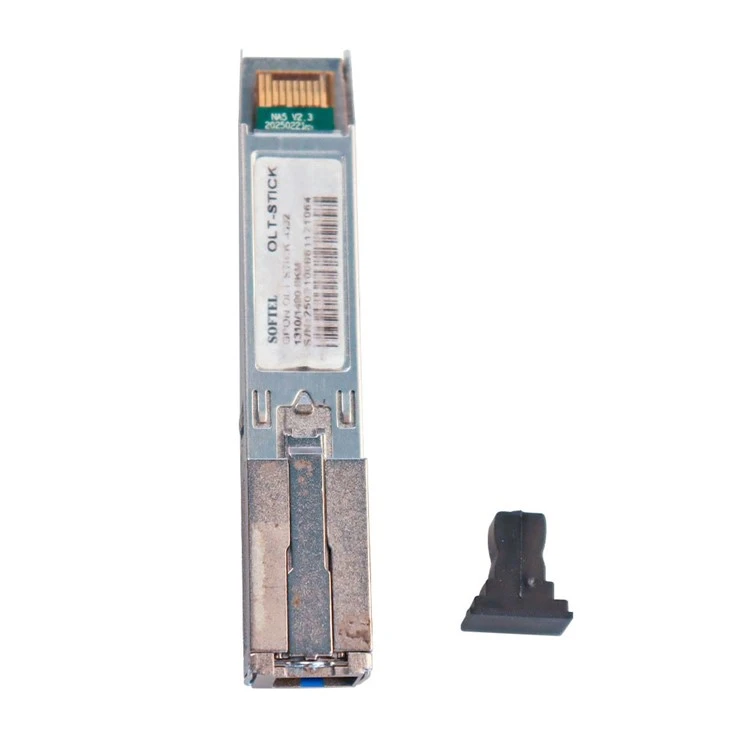

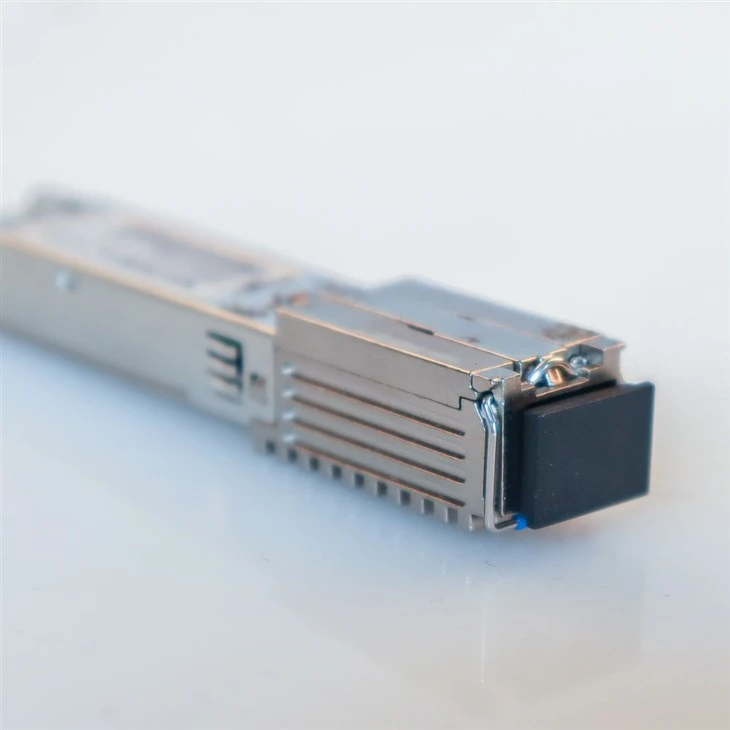

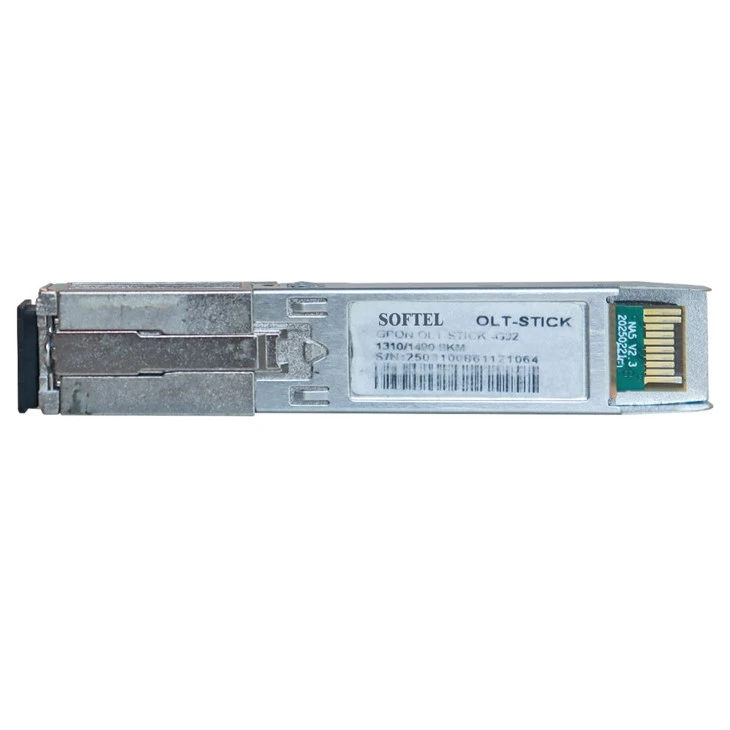

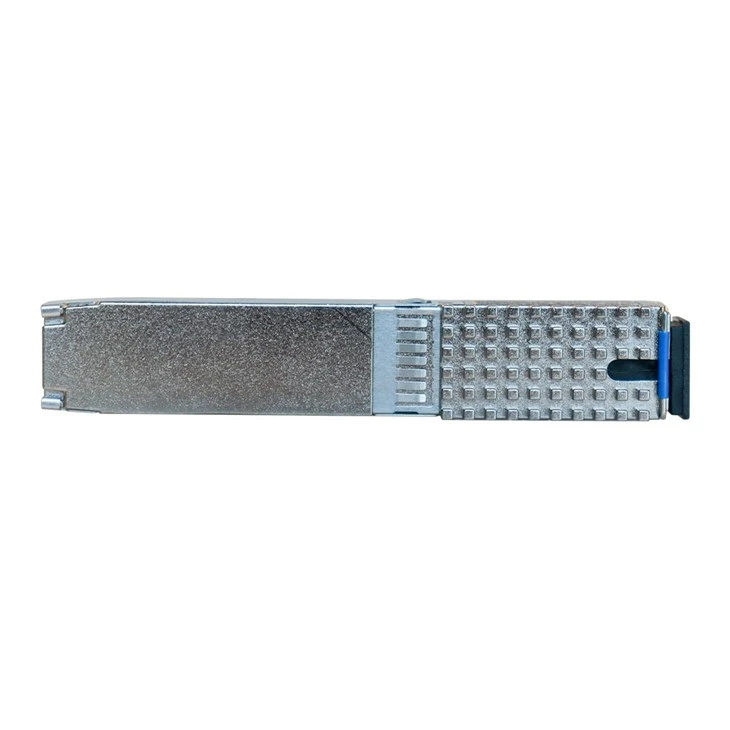

מקלט משדר GPON OLT Stick

XGS-מקלט משדר PON ONU Stick



מקלט המשדר מקל XGS-PON ONU הוא מסוף רשת אופטי (ONT) עם אריזה Small Form-ניתנת לחיבור (SFP+). מקל XGS-PON ONU משלב פונקציית מקלט משדר אופטי דו-(מקסימום 10Gbit/s) ופונקציית שכבה 2. על ידי חיבור ישיר לציוד המתחם של הלקוח (CPE) עם יציאת SFP רגילה, מקל XGS-PON ONU מספק קישור פרוטוקול רב- ל-CPE ללא צורך באספקת חשמל נפרדת.

המשדר מיועד לסיבים במצב יחיד ופועל באורך גל של 1270nm. המשדר משתמש בדיודה לייזר DFB ותואם באופן מלא לבטיחות העיניים של IEC-60825 ו-CDRH Class 1. הוא מכיל פונקציות APC, מעגל פיצוי טמפרטורה כדי להבטיח עמידה בדרישות ITU-T G.9807 בטמפרטורת הפעלה.

קטע המקלט משתמש ב-APD-TIA ארוז הרמטי (APD עם מגבר טרנס-עכבה) ובמגבר מגביל. ה-APD ממיר כוח אופטי לזרם חשמלי והזרם הופך למתח על ידי מגבר עכבת הטרנס-. האותות ההפרשים מופקים על ידי המגבר המגביל. ה-APD-TIA מחובר AC למגבר המגביל דרך מסנן נמוך.

מקל XGS-PON ONU תומך במערכת ניהול ONT מתוחכמת, כולל אזעקות, אספקה, פונקציות DHCP ו-IGMP עבור פתרון IPTV עצמאי-ב-ONT. ניתן לנהל אותו מה-OLT באמצעות G.988 OMCI.





תכונות המוצר

מקלט משדר PON ONU XGS סיב יחיד.-

1270nm פרץ-משדר 9.953 Gb/s עם לייזר DFB

1577nm רציף-מצב 9.953Gb/s APD{3}}מקלט TIA

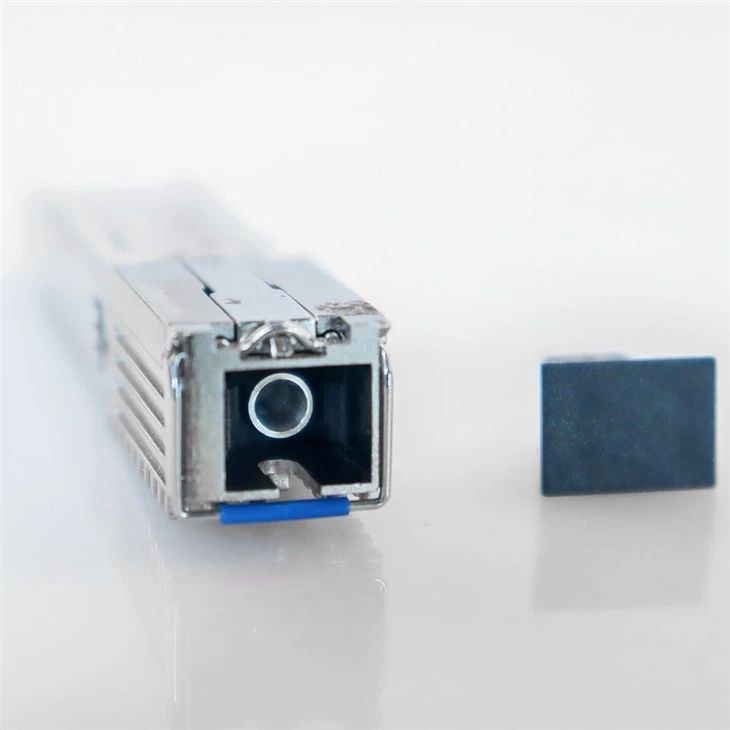

חבילת SFP+ עם מחבר שקע SC UPC

ניטור אבחון דיגיטלי (DDM) עם כיול פנימי

0 עד 70 מעלות טמפרטורת מארז הפעלה

+3.3ספק כוח מופרד V, פיזור כוח נמוך

תואם ל-SFF-8431/SFF-8472/GR-468

תואם MIL-STD-883

FCC Part 15 Class B/EN55022 Class B (CISPR 22B)/ VCCI Class B תואם

תואם לתקן בטיחות לייזר Class I IEC-60825

תאימות RoHS-6



תוֹכנָהתכונות

תואם ITU-T G.988 OMCI Management

תמיכה בערכי 4K MAC

תמיכה בערכים של כתובות ריבוי שידור IP של IGMPv3/MLDv2 ו-512

תמיכה בתכונות נתונים מתקדמות כגון מניפולציה של תגי VLAN, סיווג וסינון

תמיכה ב"חבר-ו-הפעל"באמצעות-גילוי ותצורה אוטומטיים

תמיכה באיתור ONU Rogue

העברת נתונים במהירות-תל לכל גודל מנות

תמיכה במסגרות ג'מבו עד 9840 בייטים

מאפיינים אופטיים



משדר 10G
פָּרָמֶטֶר	סֵמֶל	מינימום	טיפוסי	מקסימום	יְחִידָה	פֶּתֶק
טווח אורך גל מרכזי	λC	1260	1270	1280	נ"מ
יחס דיכוי מצב צד	SMSR	30			dB
רוחב ספקטרלי (-20dB)	∆λ			1	נ"מ
כוח אופטי ממוצע להפעלה	Pהַחוּצָה	+5		+9	dBm	1
כיבוי-הספק אופטי של משדר	Pכבוי			-45	dBm
יחס הכחדה	ER	6			dB
תרשים צורות גל אופטי	תואם ל-ITU-T G.9807.1
מקלט 10G
טווח אורך גל מרכזי		1570	1577	1580	נ"מ
לְהַעֲמִיס יוֹתֵר מִדַי	PSAT	-8	-	-	dBm
רגישות (BOL טמפ' מלאה)	סנטור	-	-	-28.5	dBm	2
יחס שגיאות סיביות		10E-3
אובדן רמת הצהרת אות	PLOSA	-45	-	-	dBm
אובדן רמת Deassert של אותות	PLOSD	-	-	-30	dBm
LOS Hysteresis		1	-	5	dBm
רפלקציית מקלט		-	-	-20	dB
בידוד (1400~1560nm)		35			dB
בידוד (1600~1675nm)		35			dB
בידוד (1575~1580nm)		34.5			dB





מאפיינים חשמליים

מַשׁדֵר
פָּרָמֶטֶר	סֵמֶל	מינימום	טיפוסי	מקסימום	יְחִידָה	הערות
תנודת קלט נתונים דיפרנציאלית	VIN	100		1000	mVp-p
עכבה דיפרנציאלית קלט	ZIN	90	100	110	Ω
משדר השבת מתח - נמוך	VL	0	-	0.8	V
משדר נטרל מתח - גבוה	VH	2.0	-	VCC	V
זמן הפעלה של פרץ	TBURST_ON	-	-	512	ns
זמן כיבוי פרץ	TBURST_OFF	-	-	512	ns
TX Fault Assert Time	TFAULT_ON	-	-	50	גְבֶרֶת
זמן איפוס תקלות TX	TFAULT_RESET	10	-	-	לָנוּ
מַקְלֵט
תנודת פלט נתונים דיפרנציאלית		900	1000	1100	mV
עכבת הפרש פלט	Rהַחוּצָה	90	100	110	Ω
אובדן אות (LOS) הצהרת זמן	TLOSA			100	לָנוּ
אובדן אות (LOS) זמן ביטול	TLOSD			100	לָנוּ
LOS מתח נמוך	VOL	0		0.4	V
LOS מתח גבוה	Vהו	2.4		VCC	V
