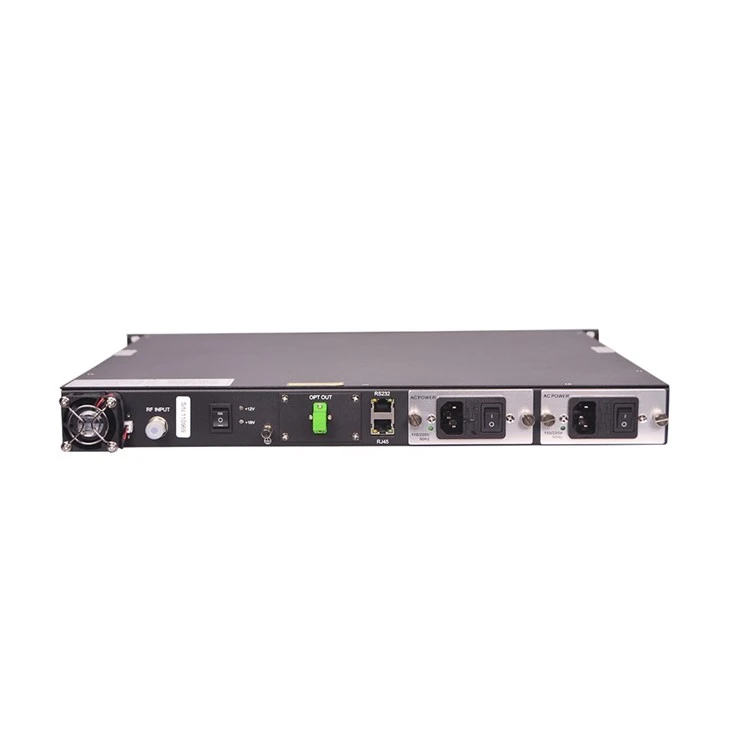

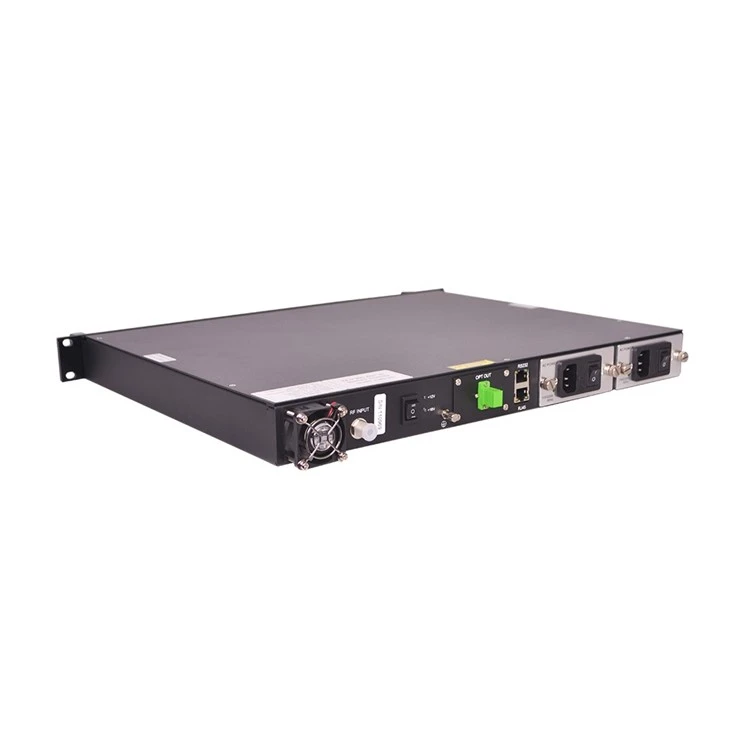

לוויין משדר אופטי של CATV
Catv & sat-ifמשדר אופטי לווייני
משדר אופטי מאמץ לייזר DFB פרפר ליניאריות גבוה, אשר מווסת ישירות להעברת 47-862MHz ו- 960 ~ 2600MHz איתות בסיב בודד.
משדר אופטי יכול לבחור אורך גל רגיל של ITU עבור מערכת DWDM להרחבת הרשתות ולעדכן את הרשתות. זה יכול להיות מוגבר על ידי EDFA ו- EYDFA למערכת FTTH ענקית. זה יכול להיות תואם לכל טכנולוגיית FTTX PON כדי לממש את השילוב של CATV, DVB-S, Internet ו- FTTH.
משדר אופטי מאמץ מתלה סטנדרטי של 19 ", הפרמטרים של המכונה נשלטים על ידי מעבד מיקרו, ומצב אזעקת התקלה מוצגים על ידי ה- LCD בפאנל הקדמי. RJ 45 סטנדרטי תומך בניהול SNMP. ה- APC המובנה לייזר, מעגל הבקרה של ATC מבטיח את חייו הארוכים של הלייזר והעבודה האמינה.
SAT-IF מאמצת ליניאריות גבוהה אם נהיגה במעגל נהיגה עם AGC כדי להבטיח העברת טלוויזיה אנלוגית באיכות גבוהה, טלוויזיה דיגיטלית (DBS-C, DBS-T וטלוויזיה לוויינית בסיב יחיד.
מְאַפיֵן
● לאמץ לייזר DFB מיובא רעש נמוך.
● תכנון מעגלים מעולים לפני העיוות, בהשגת סטנדרטים גבוהים של ערך CNR, עדיין ישנם ערך ביצועי CTB ו- CSO מושלם.
● מאוורר אינטליגנטי, זה החל לרוץ כאשר טמפרטורת השלדה מגיעה לסט 32 ~ 35 מעלות.
● בקרת AGC, כך שרמת קלט RF שונה עדיין יכולה לשמור על ביצועי פלט ניכרים.
● תצוגת VFD או LED, עם ניטור לייזר, תצוגה דיגיטלית, אזעקת תקלות, ניהול רשת ופונקציות אחרות; לאחר שפרמטרי ההפעלה של הלייזר חורגים מהתוכנה שמגדירים את הטווח המותר, יתריעו.
● עם ממשק RS232 סטנדרטי לניהול רשת מקומי ומעקב אחר מחשבים.
● עם ממשק RJ45 סטנדרטי תומך ב- SNMP לניטור מרחוק.
● אספקת חשמל מיתוג באיכות גבוהה, יכולה להיות 90V ~ 265V AC או -48V DC DC.
● קלט יחיד עם תדר 47-2600MHz.
● ניתן להעביר אות CATV ו- SAT-IF בסיב יחיד
● ניתן להגביר את זה על ידי EDFA ו- EYDFA, תואם לכל טכנולוגיית FTTX PON
פרמטרים
|
S/N |
פריטים |
פרמטרים טכניים |
יְחִידָה |
הערות |
|||||
|
דקה |
טיפוסי |
מקס |
|||||||
|
פרמטרים אופטיים |
|||||||||
|
5.1.1 |
אורך גל עובד |
1300 |
1310 |
1320 |
נ.מ. |
נבחר על ידי הלקוח |
|||
|
1540 |
1550 |
1563 |
נ.מ. |
נבחר על ידי הלקוח |
|||||
|
5.1.2 |
כוח פלט |
8 |
20 |
MW |
1310nm |
||||
|
4 |
10 |
MW |
1550 ננומטר |
||||||
|
5.1.3 |
בידוד אופטי |
30 |
db |
||||||
|
5.1.4 |
אובדן תשואה אופטי |
50 |
db |
||||||
|
5.1.5 |
מחבר סיבים |
FC/APC, SC/APC |
נבחר על ידי הלקוח |
||||||
|
פרמטרים של Catv RF |
|||||||||
|
5.2.1 |
רוחב פס |
47 |
862 |
MHz |
|||||
|
5.2.2 |
טווח קלט |
75 |
85 |
dbuv |
|||||
|
5.2.3 |
שְׁטִיחוּת |
-0.75 |
+0.75 |
db |
47 ~ 862 MHz |
||||
|
5.2.4 |
C/N |
51 |
db |
מבחן תקן GT/T 184-2002 |
|||||
|
5.2.5 |
C/CTB |
63 |
db |
||||||
|
5.2.6 |
C/CSO |
58 |
db |
||||||
|
5.2.7 |
אובדן החזרת קלט |
16 |
db |
||||||
|
5.2.8 |
יציאת RF |
F קיסרי |
|||||||
|
5.2.9 |
עכבת קלט |
75 |
Ω |
||||||
|
פרמטרים של SAT-IF |
|||||||||
|
5.3.1 |
רוחב פס עובד |
5 |
2600 |
MHz |
|||||
|
5.3.2 |
טווח קלט |
-40 |
-25 |
DBM |
|||||
|
5.3.3 |
שְׁטִיחוּת |
-1 |
+1 |
db |
950 ~ 2600MHz |
||||
|
5.3.4 |
אובדן החזרת קלט |
10 |
db |
||||||
|
5.3.5 |
יציאת RF |
קֵיסָרִי |
|||||||
|
5.3.6 |
עכבת קלט |
75 |
Ω |
||||||
|
5.3.7 |
הזנת מקלט כרך א ' |
0/13/18 |
V |
||||||
|
5.3.8 |
CUR CUNRING CUR |
300 |
אִמָא |
||||||
|
פרמטרים כלליים |
|||||||||
|
5.4.1 |
ספק כוח כרך א ' |
ת: AC160V - 250 V (50 הרץ); B: DC48V |
V |
||||||
|
5.4.2 |
צריכת חשמל |
30 |
W |
||||||
|
5.4.3 |
טמפ 'עובד |
0 |
50 |
תוֹאַר |
|||||
|
5.4.4 |
מקסימום לחות עובדת |
5 |
95 |
% |
|||||
|
5.4.5 |
טווח טמפ 'אחסון |
-40 |
60 |
תוֹאַר |
|||||
|
5.4.6 |
גוֹדֶל |
1U 19" |
מ.מ. |
||||||
|
5.4.7 |
משקל נטו (ק"ג) |
5 |
ק"ג |
||||||

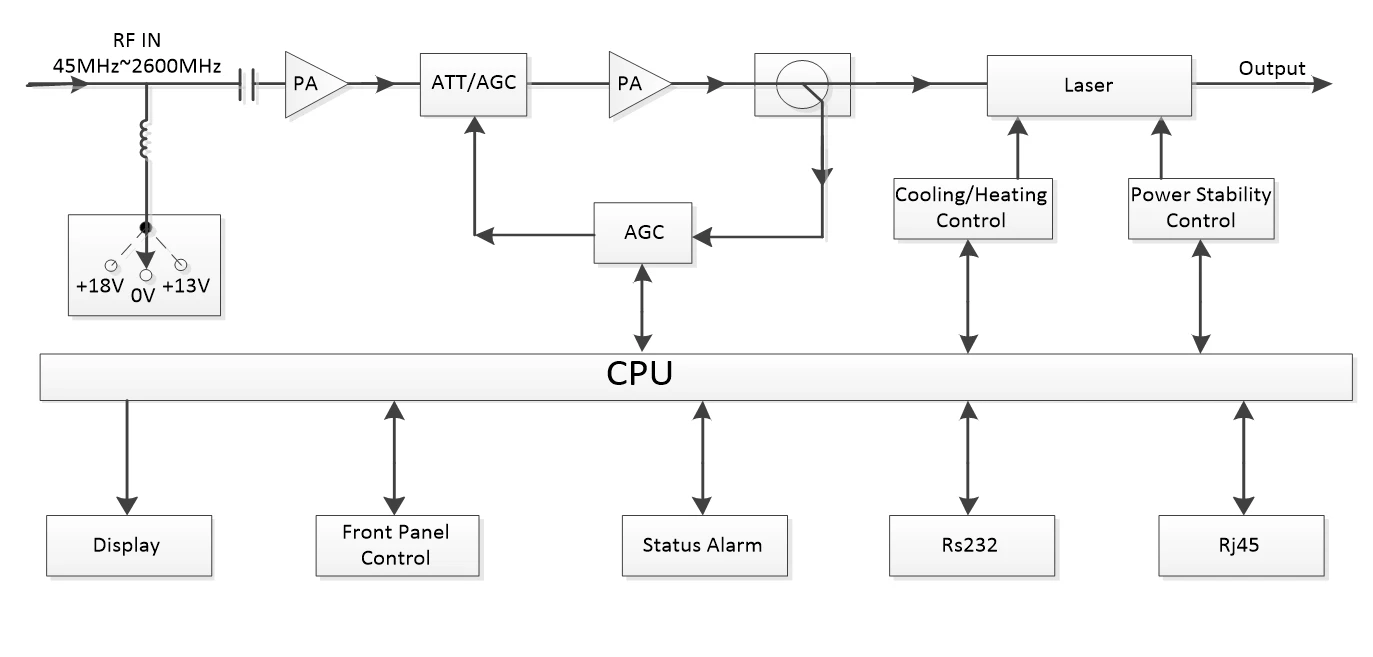

תרשים של משדר אופטי לוויין CATV
