מקלט לוויין סיב אופטי
מקלט לוויין סיב אופטי
הקדמה קצרה

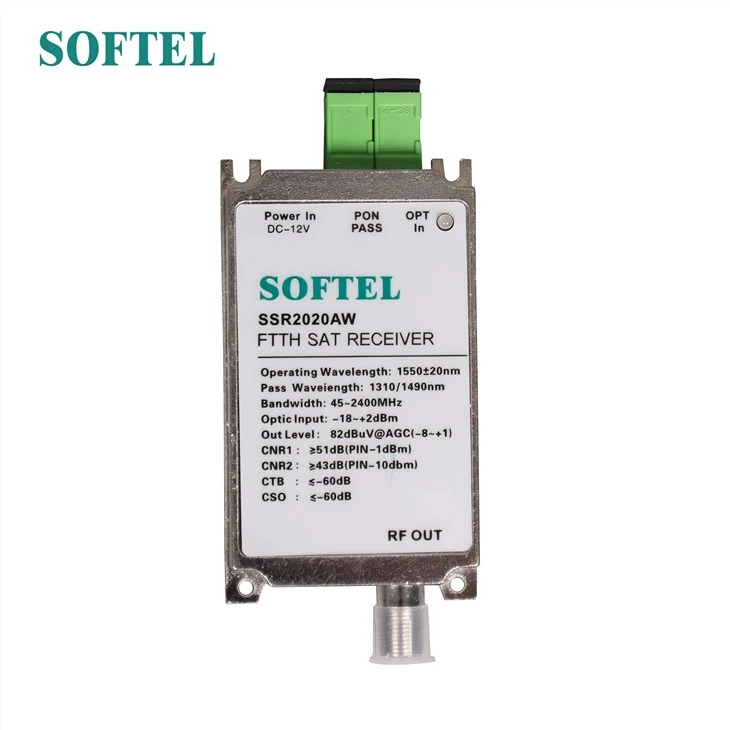

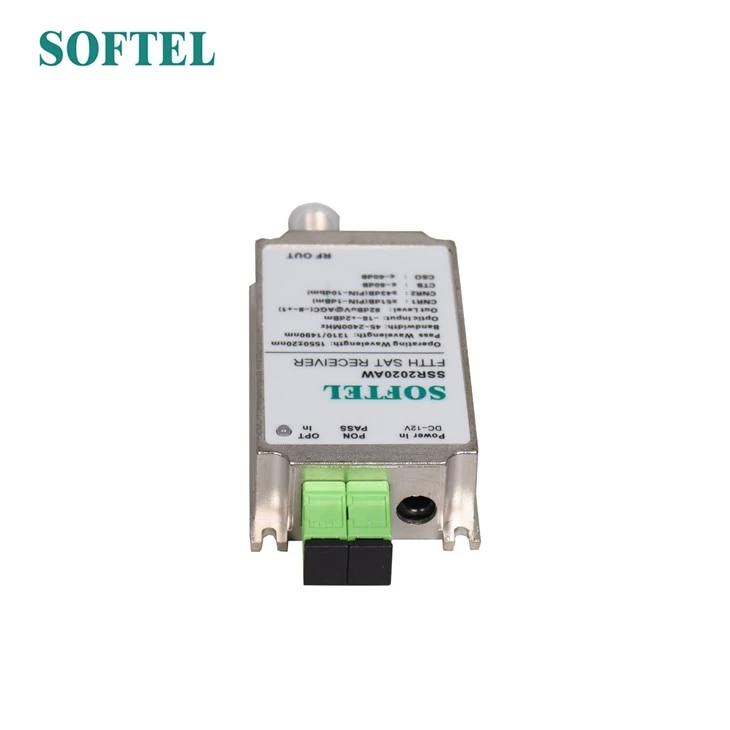

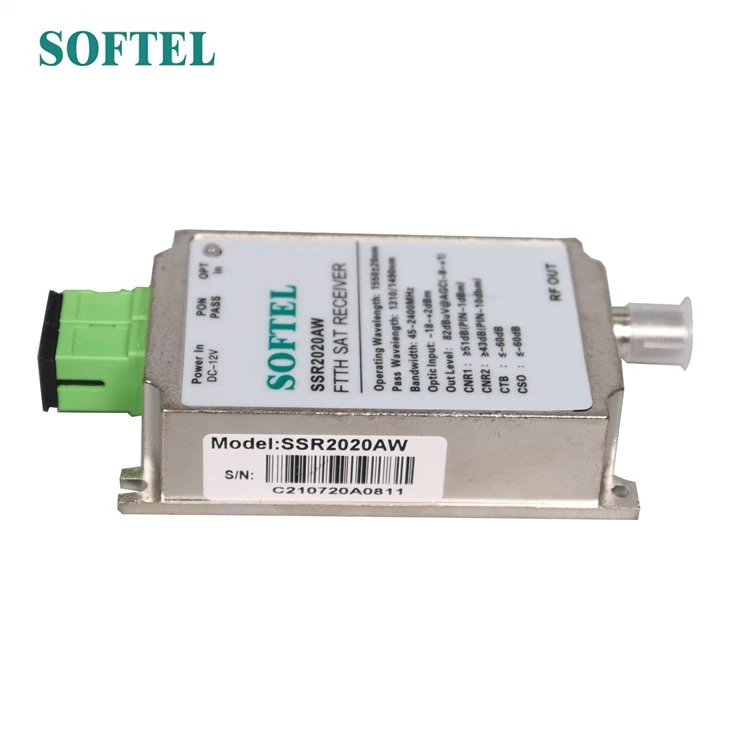

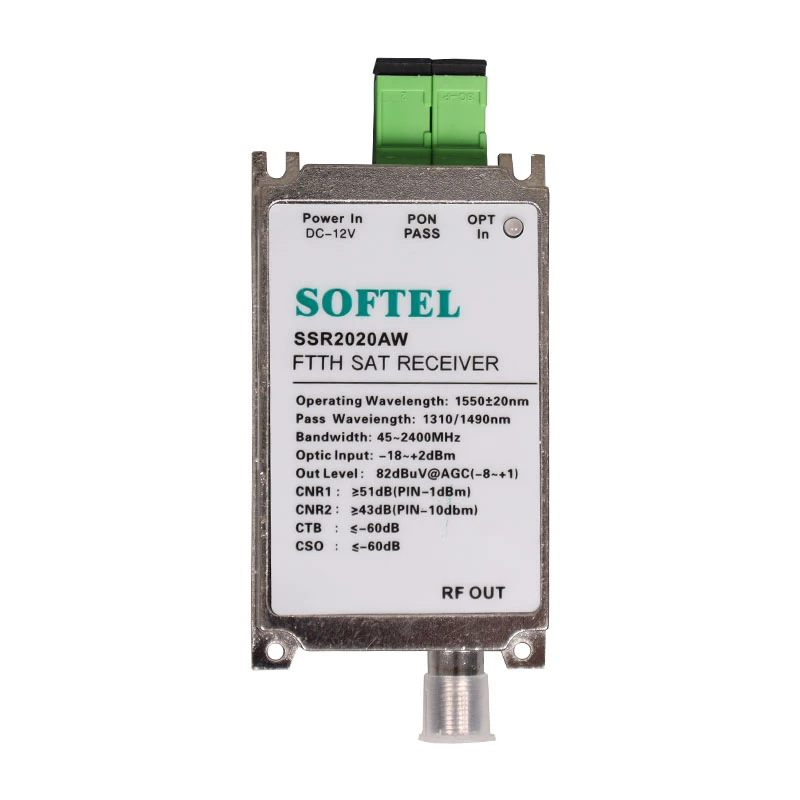

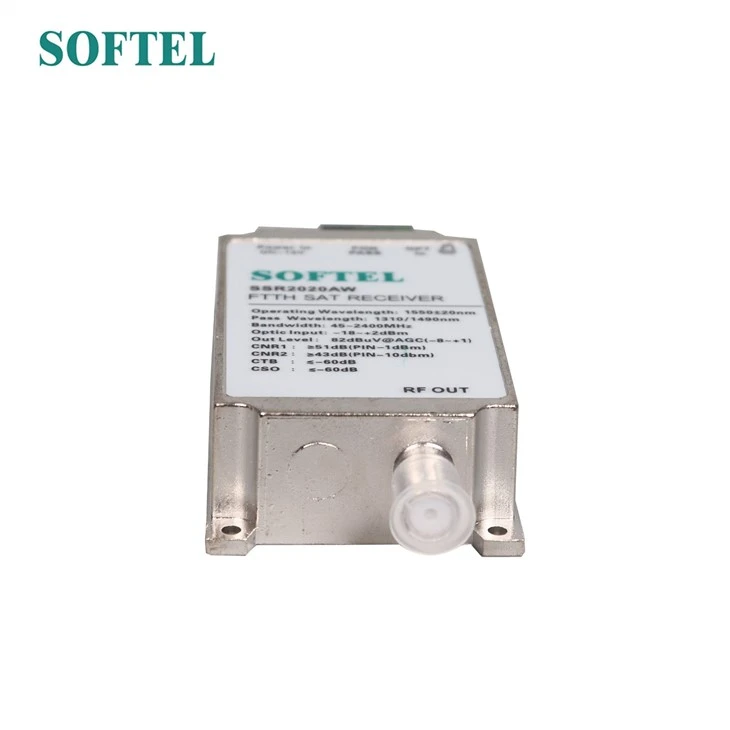

SSR2020AW, עם רוחב פס הפעלה של 45~2400 מגה-הרץ, הוא מקלט לוויין סיב אופטי CATV מסוג FTTH CATV, המשמש ב-CATV ורשתות לווין. ל-SSR2020AW בטווח דינמי גדול של ההספק האופטי המתקבל של פלוס 2 dBm ~-18dBm, בעלי מאפיינים מצוינים.
מאפיינים
מספר דגם:SSR2020AW;
מקלט לוויין סיב אופטי זה מיועד ל-FTTH של משחק משולש.
טכנולוגיית WDM מובנית המיושמת על מערכת GEPON/GPON/XGPON
פונקציית AGC אופציונלית
טווח תדרים 45-2400MHz עבור CATV ורשתות לווין
אספקת מתח: מתאם DC ויציאת RF
ממשק RF עבור CATV
ממשק פלט אופטי לאפשרות SC/APC נתונים או SC/PC
מפרטים שלמקלט לוויין סיב אופטי
|
פריט מספר |
יחידה |
תיאור |
הֶעָרָה |
|
|
ממשק לקוח |
||||
|
1 |
מחבר RF |
|
מחבר 75Ω"F". |
תקן מאוחד |
|
2 |
מחבר קלט אופטי |
|
SC/APC |
|
|
2 |
מחבר פלט אופטי |
|
SC/PC |
|
|
3 |
אספקת DC |
|
מתאם DC |
|
|
פרמטר אופטי |
||||
|
4 |
כוח קלט אופטי |
dBm |
-18 ~ פלוס 2 |
|
|
5 |
אובדן החזר אופטי |
dB |
15 (דקות), 45 (סוג) |
|
|
6 |
אורך גל הפעלה (Rx) |
נ"מ |
1550±10 |
|
|
7 |
תגובה |
A/W |
>0.9 |
1310-1490ננומטר |
|
8 |
אובדן הכנסה |
dB |
{{0}}.4(סוג), 0.6(מקסימום) |
|
|
9 |
עברו אורך גל |
נ"מ |
1310/1490 |
XGPON מותאם אישית |
|
10 |
בידוד |
dB |
40 (דקה) |
|
|
11 |
סוג סיבים אופטיים |
|
SM 9/125um SM Fiber |
|
|
פרמטר RF |
||||
|
12 |
טווח תדרים |
MHz |
45~2400 |
|
|
13 |
שטוחות פס(40~860) |
dB |
<±1 |
|
|
14 |
שטוחות פס (950~2150) |
dB |
<±2 |
|
|
15 |
רמת פלט |
dBuV |
83±2 |
טווח AGC |
|
16 |
טווח AGC אופטי |
dBm |
-8 ~ פלוס 2 |
|
|
17 |
טווח רווח RF |
dB |
20 |
|
|
18 |
עכבת פלט |
אוהם |
75 |
|
|
19 |
תדר פלט CATV תְגוּבָה |
MHz |
40-860 |
|
|
20 |
C/N |
dBc |
54 |
|
|
21 |
CSO |
dBc |
60 |
|
|
22 |
CTB |
dBc |
60 |
|
|
פרמטר אחר |
||||
|
23 |
מתח כניסה מתח |
VDC |
9V & 12V |
|
|
24 |
צריכת חשמל |
W |
<2 |
|
|
25 |
ממדים |
מ"מ |
50*88*22 |
|
|
26 |
משקל נטו |
ק"ג |
0.119 |
|
