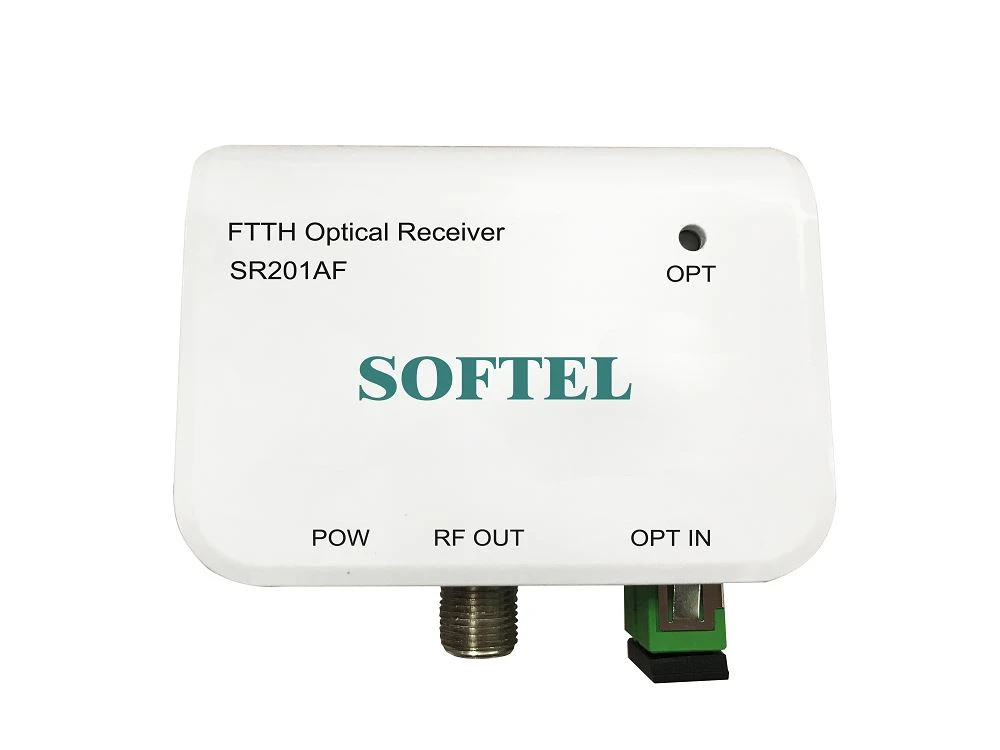

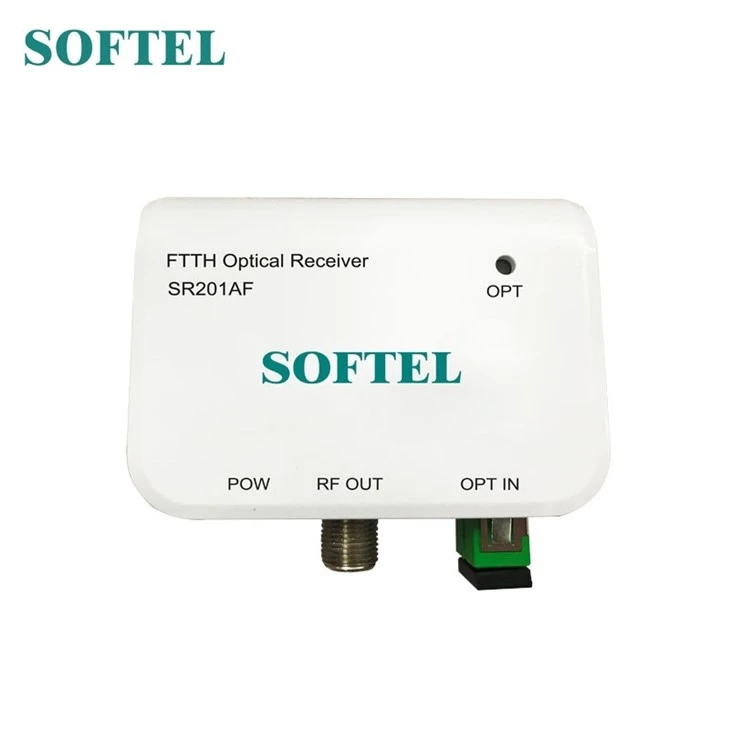

מקלט CATV עם AGC

מקלט אופטי SR201F בעל ביצועים גבוהים, כוח אופטי נמוך יותר של מקלט ועלות נמוכה יותר עבור מפעילי CATV המספקים פתרונות רשת FTTH איכותיים ומצויינים.

שלח החקירה

הצגת המוצר

מקלט CATV עם AGC

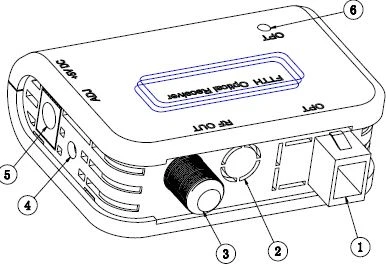

מִמְשָׁק

תרשים סכמטי

CATV receiver with AGC

מִפרָט

לא	תיאור	Value	יחידה	תנאים / הערות
1	אֹרֶך גַל	1100～1600	ננומטר	SR201
		1550	ננומטר	SR201F, SR201AF
2	טווח כניסת חשמל אופטי	-20～-1	dBm	ממליץ -15 עד 0
3	הפסד תשואה קלט אופטי	≥45	dB
4	רוחב פס	47～1003	MHz
5	שְׁטִיחוּת	±0.75	dB	47 ～ 1000 מגה הרץ, ב 25 ℃
6	מִדרוֹן	0~1.0	dB	47 ～ 1000 מגה הרץ, ב 25 ℃
7	יציבות טמפרטורה	±1.0	dB	בטווח ההפעלה (-25 ~ +65 ℃)
8	רמת תפוקה	78±2	dBuV	-10dBm קלט הספק אופטי, לכל אפנון של ערוץ 4.0%, במבחן נקודת MHz 860, ב 25 ℃
9	עַכָּבָּה	75	אוֹם
10	הפסד החזר （47 ～ 1000 מגה הרץ）	≥14	dB	בשעה 25 ℃
11	מר	≥34	dB	-12 ~ -0dBm קלט כוח אופטי
12	כּוֹחַ	GG lt; 0.8	W
13	טמפרטורת פעולה	-25～65	℃
14	טמפרטורת אחסון	-40～70	℃
15	לחות אחסון	≤95	％	אי עיבוי
16	סוג מחבר אופטי	SC / APC		FC / ST אופציונלי
17	ממשק כוח	DC5V / 0.5A		מתאם חיצוני
18	מחבר פלט RF	מחבר F		2 בחוץ אופציונלי
20	מֵמַד	74×64×27	מ"מ
21	מִשׁקָל	0.15	ק"ג
