מקלט אופטי של 220 V Fthth Catv

מפרט אופטי (נתיב קדימה)

1

אֹרֶך גַל

1550/1490/1310

ננומטר

נמל Com

1490/1310

ננומטר

עבור ONT

2

3

טווח קלט כוח אופטי

-18~+2

dBm

טווח AGC

0~-12

dBm

4

הפסד תשואה קלט אופטי

≥45

dB

מפרט RF (נתיב קדימה)

4

רוחב פס

47~1003

MHz

5

שְׁטִיחוּת

±1.0

dB

47 ~ 1003MHz, ב 25 ℃

6

מִדרוֹן

0~2.0

dB

47 ~ 1003MHz, ב 25 ℃

7

יציבות טמפרטורה

±1.5

dB

בטמפרטורת ההפעלה (-25 ~ +65 ℃)

8

רמת תפוקה

75±2

dBuV

-15dBm קלט הספק אופטי, הערוץ האנלוגי, לכל אפנון ערוץ 4.0%, במבחן נקודת MHz 860, ב 25 ℃

9

עַכָּבָּה

75

אוֹם

10

הפסד החזר (47 ~ 1000 מגה הרץ)

≥12

dB

בשעה 25 ℃

11

מר

≥30

dB

-15 ~ -5dBm קלט כוח אופטי

≥24

dB

-20 ~ -16, קלט כוח אופטי

12

כּוֹחַ

GG lt; 1.0

W

פרמטרים סביבתיים

13

טמפרטורת פעולה

-25~65

℃

14

טמפרטורת אחסון

-40~70

℃

15

לחות אחסון

≤95

%

אי עיבוי

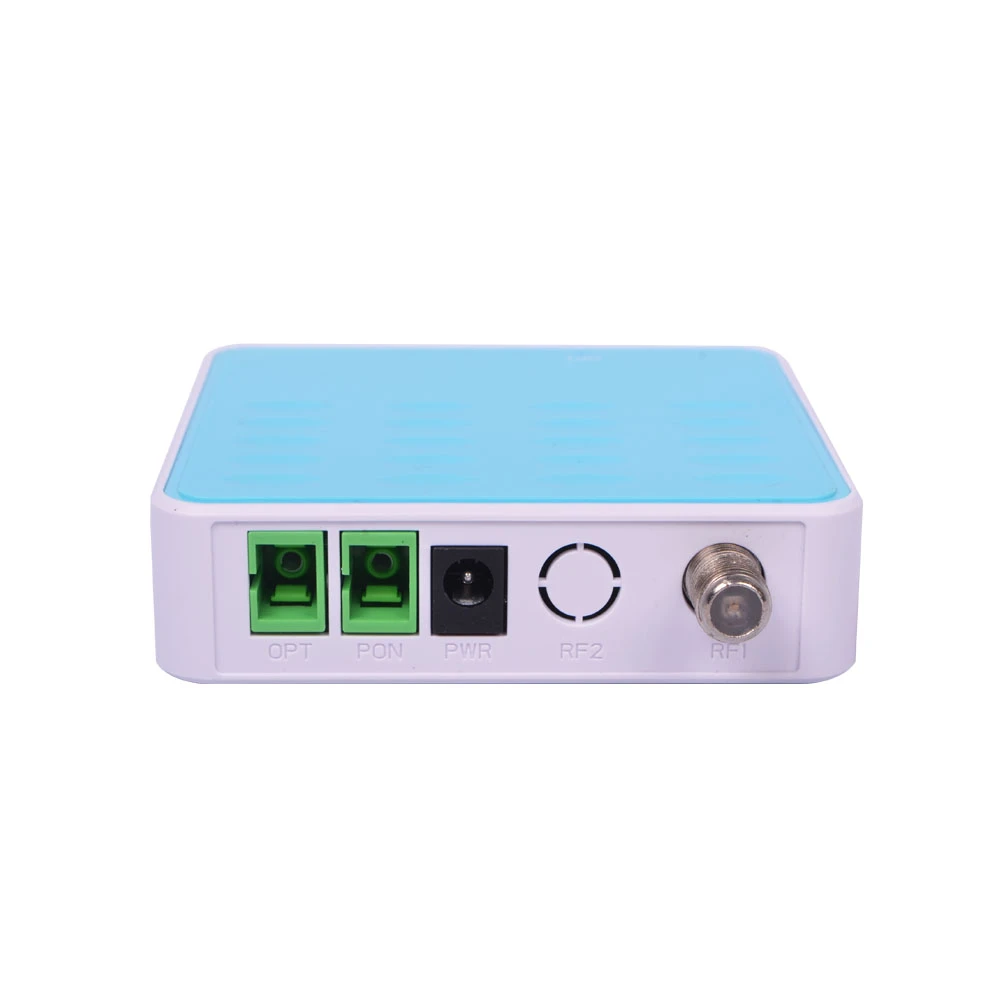

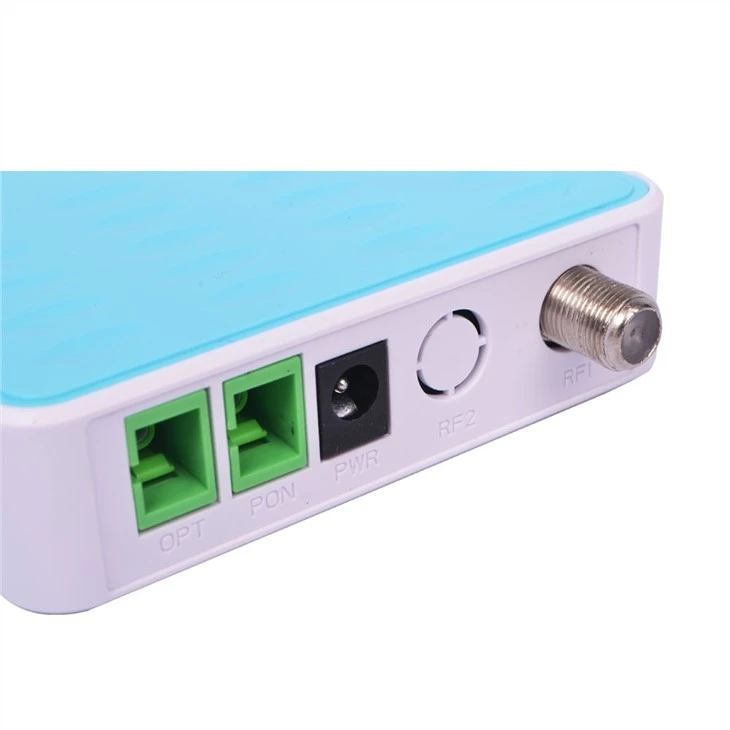

ממשק משתמש

16

סוג מחבר אופטי

SC / APC ב,

SC / PC החוצה

SC אופציונלי,

ראה איור 4 ו -5

17

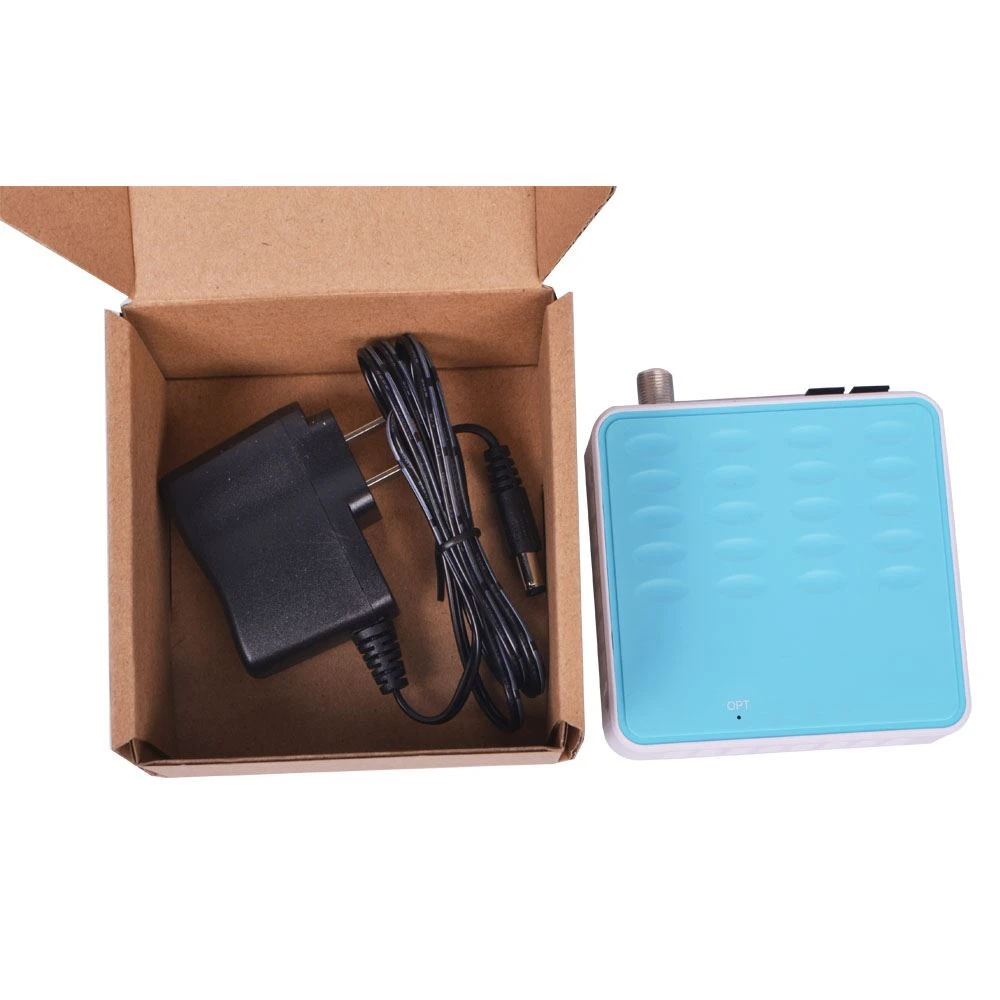

ספק כוח

DC5V / 0.5A

מתאם חיצוני, ראה איור 3

18

פלט RF

מחבר RG6

אופציונאלי,

ראה איור 1 ו -2

1 או 2 יציאות

19

מחוון אופטי

שיין אדום או

צבע ירוק

כוח אופטי< -16dbm,="">

כוח אופטי> - 16dBm, ירוק

ראה איור 6

20

דיור

90×85×25

מ"מ

21

מִשׁקָל

0.15

ק"ג
