WAN (רשת שטח רחבה) היא רשת רחבת היקף המחברת אזורים גיאוגרפיים שונים, וכיסויו יכול להתרחב על ערים, מדינות ואפילו לעולם.
כדי לפתור את בעיית הבידוד והניהול באותו LAN, מכשירים "מקובצים" באמצעות תצורת מתגים, ומכשירים באותה VLAN יכולים להתפזר במקומות שונים (כמו קומות שונות) ב- LAN הפיזי. בידוד נתונים רגישים, כמו מחלקות מימון ועובדים, מסערות שידור וגישה לא מורשית באותה LAN פיזית.
VLAN (רשת שטח מקומי וירטואלי) היא רשת ברמה ההגיונית המחלקת LAN פיזית למספר רב של תת -רשת וירטואליים עצמאיים באמצעים טכניים (כגון תצורת מתג), והמכשירים בכל רשת משנה יכולים לתקשר כאילו הם היו ב- LAN נפרדים, ורשתות המשנה השונות מבודדות כברירת מחדל.
| LAN | וואן | |
|---|---|---|
| כיסוי |
קטן (בדרך כלל פחות או שווה ל 10 ק"מ) כמו משרד, קמפוס, בית |
גדול (יכול להיות בכל ערים, מדינות) כמו רשתות לאומיות, האינטרנט |
| מהירות הילוכים | מהיר (בדרך כלל 100 מגהביט לשנייה ~ 100 ג'יגה -ביט לשנייה), רוחב פס מספיק | איטי (בדרך כלל כמה Mbps ~ 10Gbps) עם רוחב פס מוגבל יחסית |
| מדיום הילוכים | Wired (כותב מעוות, מבוסס סיבים), אלחוטי תוסף (Wi-Fi) | מרחק ארוך קווי\/אלחוטי (סיבים, לוויין, מיקרוגל, כבל) |
| בַּעֲלוּת | בבעלות פרטית או על ידי ארגון יחיד (למשל עסק, בית ספר) | נשמר במשותף על ידי ספקים או ארגונים מרובים (למשל טלקומוניקציה, אינטרנט) |
| חביון ויציבות | חביון נמוך, ברמת אלפיות השנייה ויציבות גבוהה | החביון גבוה, והיציבות מושפעת יותר מהסביבה בגלל המרחק הארוך |
| בַּקָשָׁה | קישוריות מכשירים מקומית (שיתוף קבצים, שיתוף מדפסות, תקשורת פנימית) | העברת DA2TA למרחקים ארוכים (תקשורת חוצה אזורית, גישה לאינטרנט) |
| ציוד טיפוסי | מתגים, נתבים (קטנים), נתבי Wi-Fi, רכזות | נתבים (גדולים), שערים, מודמים, מכשירי לוויין |

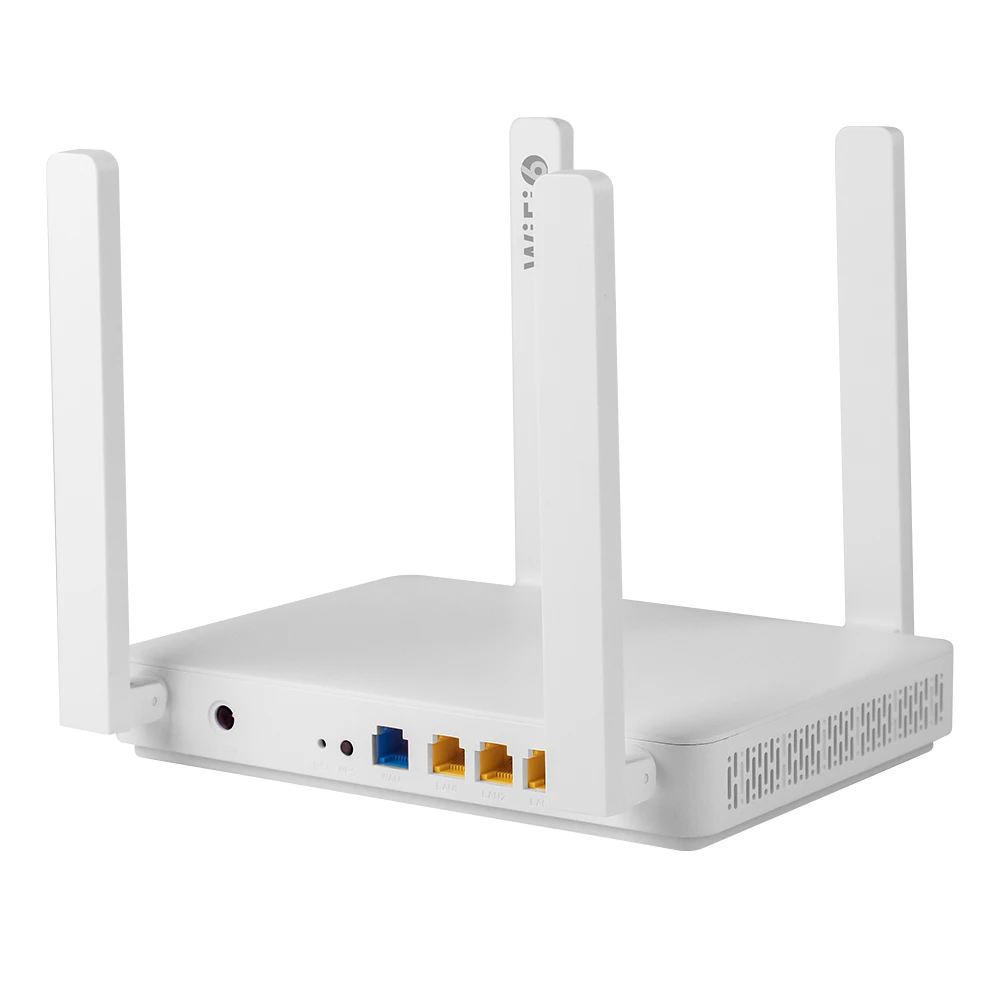

1. יציאת WAN בנתב משמשת לחיבור לרשת החיצונית (רשת ציבורית), או לחיבור ציוד מפעיל הפס הרחב.
2. יציאות LAN (1, 2, 3) על הנתב משמשות להתחברות למכשירים באינטראנט (LAN), בעיקר לחיבור מחשבים, מדפסות וציוד אחר.
הגדרות IP ליציאות WAN:
1. IP סטטי: כאשר יציאת ה- WAN מחוברת ליציאת LAN של המכשיר "ברמה הגבוהה יותר" (מודם אופטי, או הנתב העליון), הוא למעשה מהווה LAN עם המכשיר ברמה הגבוהה יותר, כך שיש להגדיר את ה- IP של יציאת ה- WAN לכתובת ה- IP של פלח יציאת LAN של המכשיר הגבוה יותר של מכשיר הפליטה הגבוה יותר.
2. רכישה דינמית: כנ"ל, הנתב הוא לקוח DHCP של ה- LAN של המכשיר ברמה הגבוהה יותר, ופונקציית השירות של DHCP מופעלת כאשר המכשיר ברמה הגבוהה יותר מתווסף למכשיר ברמה הגבוהה יותר, ואז יציאת WAN יכולה להשיג באופן אוטומטי את כתובת ה- IP הבאה
3. חיוג PPPOE לקבלת כתובת IP: הצטרפות לחיוג לא הושלמה על ידי המודם האופטי, אלא על ידי הנתב (כלומר מצב גשר), ואז יציאת WAN של הנתב יכולה להשיג כתובת IP באמצעות חיוג PPPOE, המוקצה על ידי ציוד המפעיל ולא ניתן לשנותו.
הגדרות IP ליציאות LAN:
כתובת ה- IP של יציאת LAN, כלומר האינטראנט, כוללת את יציאת ה- LAN של הנתב (למעשה מתג שכבה 2) וכתובת ה- IP של Gateway של הרשת האלחוטית. אסור ליציאת LAN להיות באותו פלח רשת כמו יציאת WAN, נתבים מסוימים תומכים ב- VLAN, ועליך לשים לב ל- VLAN המקביל של כל יציאת LAN.
