מד כוח פון
מד כוח פון

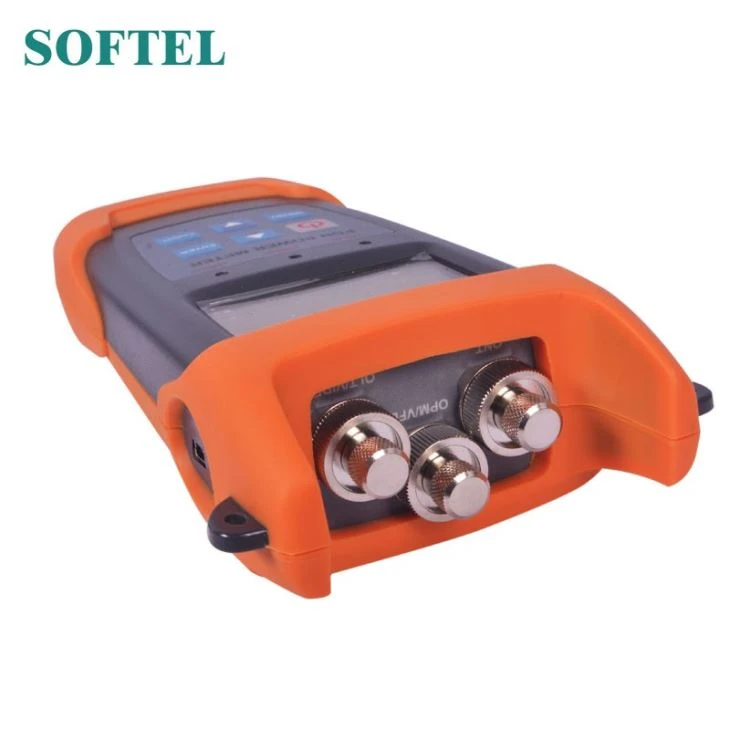

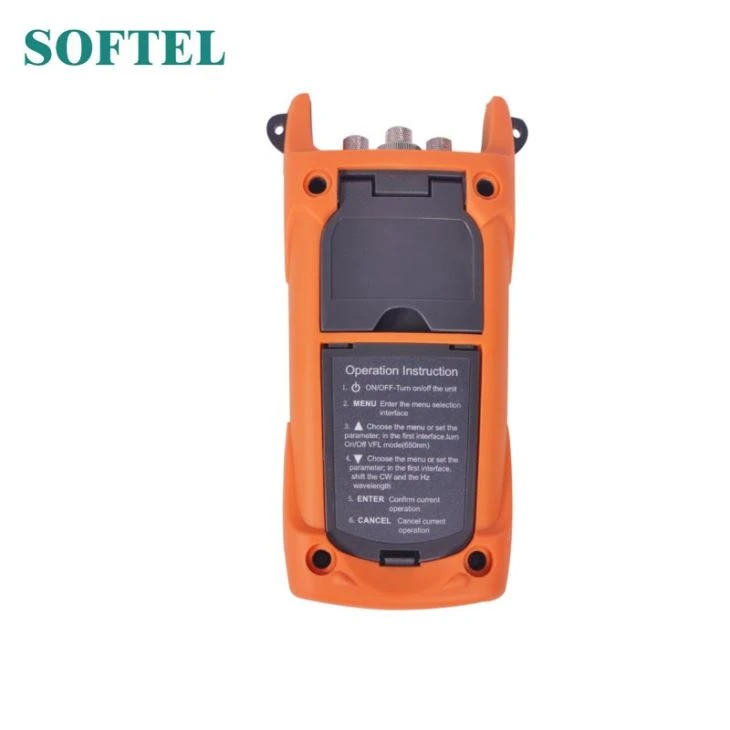

SFT3213Series PON Power Meteris המשמש ליישום ותחזוקה שלFTTx. זהו כלי אידיאלי לבנייה ותחזוקה של פרויקטי PON.
תכונות של מד כוח PON:
(1) זה יכול להתנסות ב- Voice, נתונים וסימני וידיאו סינכרונייםמדידה ותצוגה על BPON / EPON / GPON.
(2) הוא מספק מדידה סימולטנית עבור כל שלושת אורכי הגל שב-סיבים (1490 ננומטר, 1550 ננומטר, 1310 ננומטר)
S משמש במדידת מצב פרץ של 1310 ננומטר במעלה הזרם.
Se השתמש בתוכנה להתחבר למחשב האישי, הגדר את הסף, העברת נתונים וכיול אורך הגל.
Port יציאת תקשורתUSB מאפשרת העברת נתונים לפריט מדידה PC.1000ניתן לשמור במד כוח SFT3213 PON או במחשב לבדיקת נתונים.
מודול PON
PONמודול: | SFT3213 | SFT3213A | SFT3213AV | SFT3213AP |
מדידה במעלה הזרם 1310 | ||||
מעבר אזור | 1260 ננומטר - 1360 ננומטר | |||
טווח מדידה | -40dBm ～ +10dBm | |||
כוח פלט (מקסימום) | 15dBm | |||
בידוד @ 1490/1550 | GG gt; 40dB | |||
שגיאת מדידת מצב פרץ | GG lt; ± 0.5dB | |||
מדידה במורד הזרם 1490 | ||||
מעבר אזור | 1470 ננומטר ～ 1505 ננומטר | |||
טווח מדידה | -40dBm ～ +10dBm | |||
כוח פלט (מקסימום) | 15dBm | |||
בידוד @ 1310/1550 | GG gt; 40dB | |||
1550מדידה במורד הזרם | ||||
מעבר אזור | 1535 ננומטר - 1570 ננומטר | |||
טווח מדידה | -40dBm ～ +10dBm | |||
כוח פלט (מקסימום) | 25dBm | |||
בידוד @ （1310 / 1490nm） | GG gt; 40dB | |||
דיוק מדידה | ||||
אי וודאות קונטורלית | ± 0.5dB | |||
לינאריות | ± 0.1dB | |||
עוברים דרך אובדן הכנסה | GG lt; 1.5dB | |||
מידע כללי | ||||
סוג גלאי | InGaAs | |||
מחבר אופטי | מתאם אוניברסלי FC / SC / ST להחלפה / 2.5 | |||
סוג סיבים | SM 9 / 125um | |||
יחידת מדידה | dB / dBm / xW | |||
פתרון הבעיה | 0.01dB | |||
מתח פעולה | DC 3.3V ～ 5.5V | |||
ספק כוח | סוללה 3pc1.5V | |||
זמן פעולה ברציפות | PON ： 90 שעות | PON ： 90 שעות OPM ： 100 שעות VFL ： 50h | PON ： 90 שעות VFL ： 50h | PON ： 90 שעות OPM ： 100 שעות |
טמפרטורת פעולה | -10℃～60℃ | |||
טמפרטורת אחסון | -25℃～70℃ | |||
מִשׁקָל | 423g | 425g | 424g | 424g |
