סיבים OTDR

בודק סיבים מיני OTDR זה מסמן קפיצת מדרגה ענקית בביצועי מדידת סיבים אופטיים ובשימושיות.

שלח החקירה

הצגת המוצר

סיבים OTDR

תצוגת מוצר

סיבים OTDR

Optical Time Domain Reflectometer (OTDR) רוכש ומנתח את המידע של פיזור לאחור ואור רפלקטיבי המתפשט בסיבים, בהתבסס על עיקרון הפיזור האחורי של האור והחזרת Fresnel, כדי לקבל את האורך, האובדן, נקודות השבר, אובדן החזרת האור, אובדן מחברים וכן הלאה. . זהו כלי חיוני לבנייה, פריסה ותחזוקה של כבלים אופטיים.

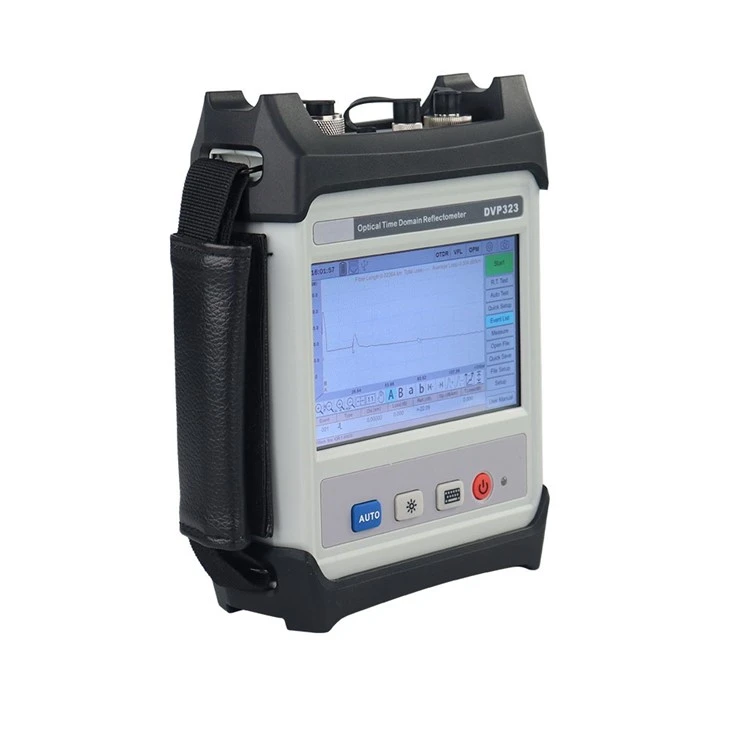

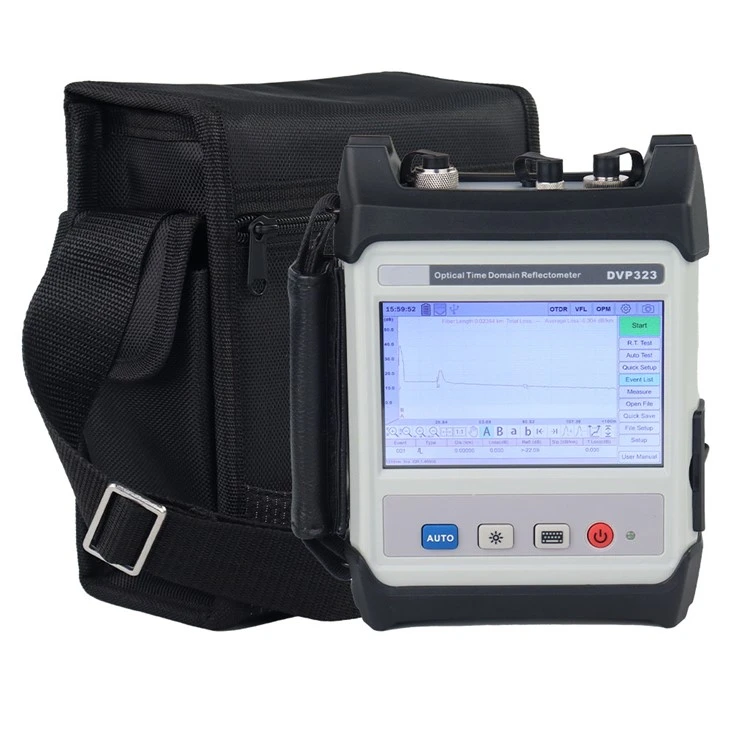

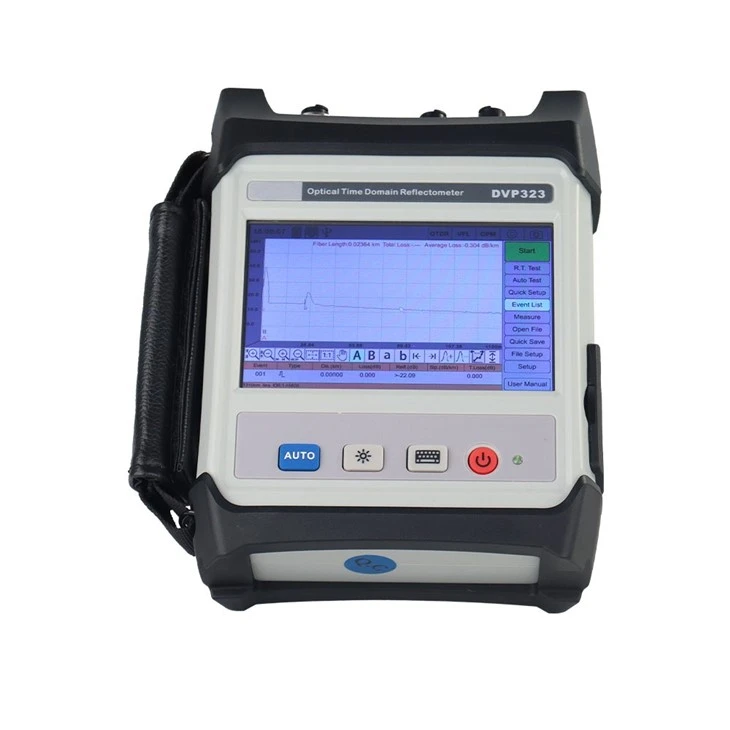

סדרת DVP323 היא OTDR נייד בעל ביצועים גבוהים שהוצג בשנת 2017. מוצר סדרה זה מאמץ כמה טכניקות חדשות כגון מסך מגע וניתוח בזמן אמת. הממשק האופטימלי הופך את הפעולות לנוחות יותר. בינתיים ה-OPM וה-VFL הם אביזרים סטנדרטיים. זהו הכלי הטוב ביותר לבנייה, פריסה ותחזוקה של סיבים.

תכונות

מסך מגע 5 אינץ', רזולוציית מערך נקודות גבוהה של 800×480

עיצוב מבנה קומפקטי, קל יותר, דק יותר וקטן יותר

ביצועים יוצאי דופן למרחקים קצרים; מינימום 0.8m אזור מת של אירוע; אזור מת הנחתה של מינימום 4 מ'

תמיכה בטווח דינמי של 28dB עד 36dB של דרישות יישומים שונות

עיצוב UE נוח ומהיר

תמיכה ב-OPM ו-VFL

ממשקי נתונים מלאים כגון LAN, USB וכדומה

מִפרָט

דֶגֶם	אורך גל (ננומטר)		טווח דינמי (dB)	אזור מת של אירוע (מ')	אזור מת הנחתה (מ')
DVP323	1310±20/1550±20		34/32	<3m	<25m
טווח מרחק (ק"מ)		5 מ'-160ק"מ
רוחב דופק		5ns~20μs (5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1μs, 2μs, 5μs, 10μs, 20μs)
זמן מדידה		מוגדר על ידי משתמש (קישור חכם), עם פונקציית מדידה בזמן אמת
דיוק מרחק (מ')		±(1m +0.001%×טווח + רזולוציית דגימה)
דיוק הנחתה		±0.05dB/dB
מגבלת הפסד (dB)		0.01dB
רזולוציית אובדן (dB)		0.001dB
רזולוציית דגימה (מ')		0.1m
נקודות דגימה		128000
אחסון נתונים		3000 פריטים

אינדיקטורים אחרים

סוג LCD	LCD צבעוני 5 אינץ' TFT
מתאם לייזר	FC/PC, SC/PC (אופציה)
מִמְשָׁק	USB
סוֹלְלָה	זמן טעינת סוללת Li-ion מובנית<4 hours working time >8 שעות
כּוֹחַ	כניסת AC: 100~240V, 600mA, 50/60Hz פלט DC: 12.0V, 2A
טמפרטורת הפעלה	תואר 0 -40 תואר
טמפרטורת אחסון	תואר -20 -70 תואר
לחות יחסית	<80%
מִשׁקָל	<1kg
מידות (מ"מ)	147 מ"מ × 190 מ"מ × 62 מ"מ
