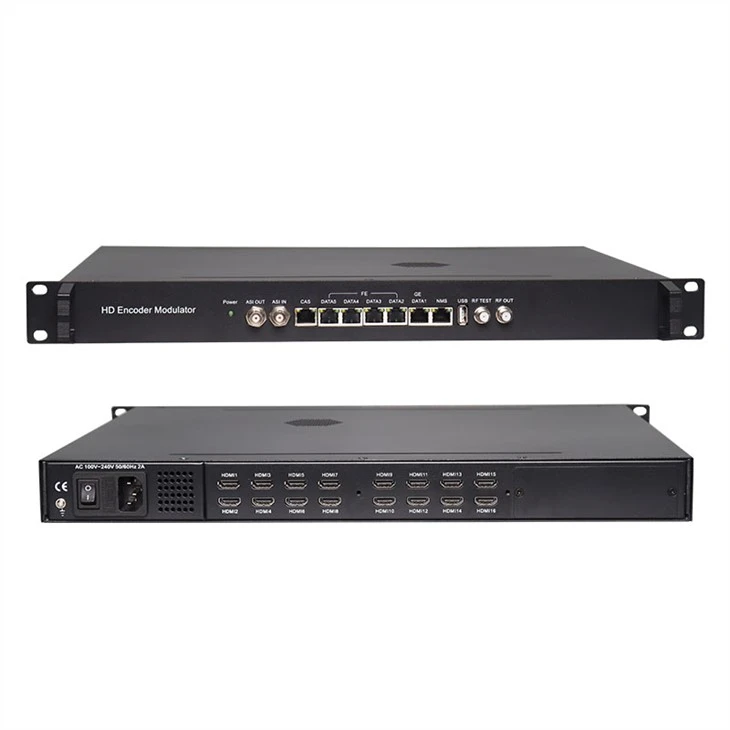

מאפנן HDMI מקודד

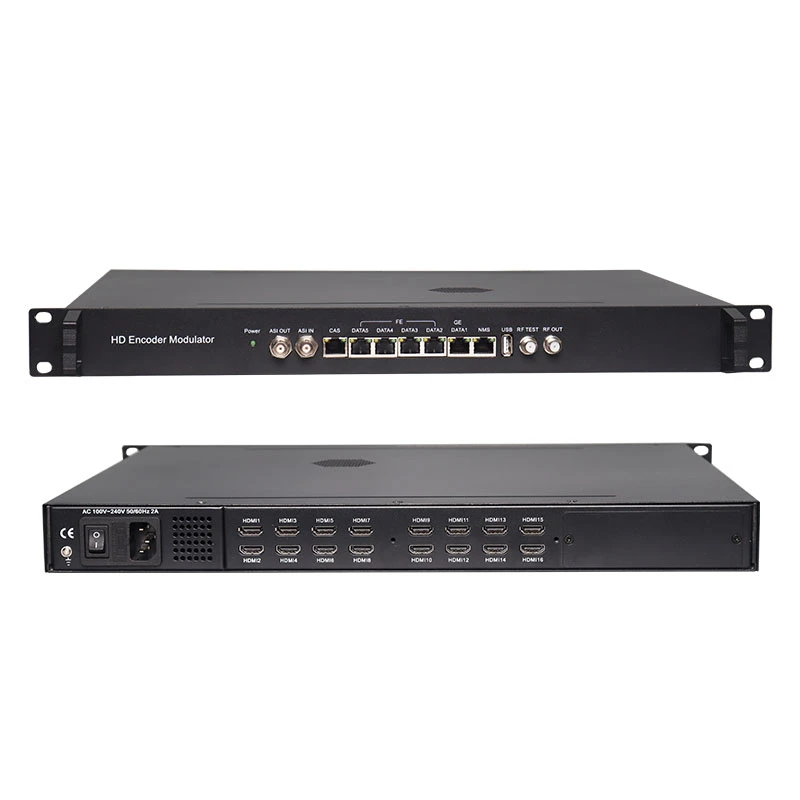

אפנן מקודד לטלוויזיה דיגיטלית SFT3536S תומך ב-8/16/24 כניסות HDMI

שלח החקירה

הצגת המוצר

תיאור מוצר

SFT3536S (מאפנן מקודד טלוויזיה דיגיטלי) הוא מכשיר אינטגרציה מקצועית גבוהה הכולל קידוד, ריבוי ואפנון. הוא תומך ב-8/16/24 כניסות HDMI, כניסת ASI אחת, כניסת משלם USB אחת ו-128 כניסות IP דרך יציאת GE.

מאפיינים

8/16/24 כניסות HDMI, קידוד וידאו MPEG-4 AVC/H.264
כניסת ASI 1 forre-mux
נגן USB 1 (הכנס את כונן הבזק מסוג USB עם“xxx.ts” סרטונים ב-SFT3536S והפעל את התוכן בצורה קלה; מערכת קבצים FAT 32.)
יציאת IPinputoverUDP ו-RTPviaGE 128
כל ערוץ הוצאת ספק מתהליך מקסימום32IP מהפורט GE(UDP& RTPפרוטוקול)
MPEG1LayerII,LC-AACו-HE-AACAקידוד אודיו,AC3PassThroughוהתאמת אודיו-אודיו
תמיכה ב-12 קבוצות ריבוי / DVB-Cmodulating
תמיכה ב-8 קבוצות ריבוי/DVB-T/ATSCmodulating --- אופציונלי
תמיכה ב-6 (או 16) קבוצות ריבוי/ISDB-Tmodulating --- אופציונלי
תמיכה ב-1 ASI יציאה כמראה של אחד מנשאי פלט RF --- אופציונלי
תמיכה בפלט IP של 12 MPTS על UDP, RTP/RTSP– DVB-C RFout
תמיכה בפלט 8 MPTS IP על UDP, RTP/RTSP-- DVB-T/ATSC RFout
תמיכה ב-6 (או 16) פלט MPTS IP דרך UDP, RTP/RTSP-- ISDB-T RFout
תמיכה בLOGO, כיתוב והכנסת QRcode(LanguageSupported: 中文, אנגלית, يةعربال, ไทย,, русский, اردو, formorelanguagespleaseconsult אותנו…)
תמיכה במיפוי מחדש של PID / התאמת PCR מדויקת / עריכה והכנסת PSI / SI
שליטה באמצעות ניהול אינטרנט ועדכונים קלים דרך האינטרנט

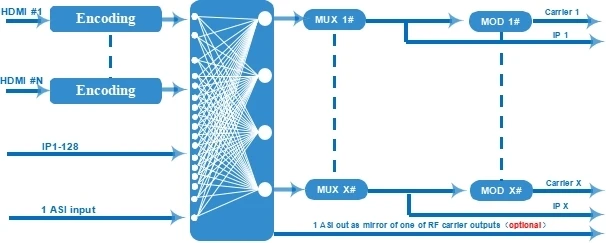

טבלת עקרונות

מפרטים

קֶלֶט	8/16/24 כניסות HDMI לאפשרות 1 ASI in ל-re-mux כניסת נגן USB 1 ל-mux מחדש 128 כניסת IP דרך UDP ו-RTP, יציאת GE, RJ45— DVB-C RF out 128 כניסת IP דרך UDP ו-RTP, יציאת GE, RJ45— DVB-T/ATSC RF out 128 IP קלט על UDP ו-RTP, יציאת GE, RJ45— ISDBT RF out
וִידֵאוֹ	פתרון הבעיה	קֶלֶט	1920&פעמים;1080_60P,1920&פעמים;1080_60i, 1920&פעמים;1080_50P,1920&פעמים;1080_50i, 1280&פעמים;720_60P, 1280&פעמים;720_50P, 720&פעמים;576_50i,720&פעמים;480_60i,
		תְפוּקָה	1920&פעמים;1080_30P, 1920&פעמים;1080_25P, 1280&פעמים;720_30P, 1280&פעמים;720_25P, 720&פעמים;576_25P,720&פעמים;480_30P,
	הַצפָּנָה	MPEG-4 AVC/H.264
	קצב סיביות	1Mbps~13Mbps כל ערוץ
	בקרת קצב	CBR/VBR
	מבנה GOP	IP…P (התאמת P Frame, ללא B Frame)
שֶׁמַע	הַצפָּנָה	MPEG-1 Layer 2, LC-AAC, HE-AAC ו-AC3 עוברים
	קצב דגימה	48KHz
	פתרון הבעיה	24 סיביות
	רווח אודיו	0-255 מתכוונן
	MPEG-1 שכבה 2 קצב סיביות	48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
	קצב סיביות LC-AAC	48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
	HE-AAC קצב סיביות	48/56/64/80/96/112/128 kbps
רִבּוּב	PID מקסימלי מיפוי מחדש	255 כניסות לכל ערוץ
	פוּנקצִיָה	מיפוי מחדש של PID (אוטומטי או ידני)
		התאמת PCR מדויקת
		צור טבלת PSI/SI באופן אוטומטי
וויסות	DVB-C	ערוץ QAM	פלט של 12 ספקים לא סמוכים (מקסימום רוחב פס 192MHz)
		תֶקֶן	EN300 429/ITU-T J.83A/B
		MER	& ge;40db
		תדר RF	50~960MHz, צעד של 1KHz
		רמת פלט RF	-20~+3dbm, צעד של 0.1db
		שיעור סמלים	5.0Msps~7.0Msps, 1kps צעדים
			J.83A	J.83B
		קבוצת כוכבים	16/32/64/128/256QA M	64/256 QAM
		רוחב פס	8M	6M
	DVB-T	תֶקֶן	EN300744
		מצב FFT	2K,4K, 8K

		רוחב פס		6M, 7M, 8M
		קבוצת כוכבים		QPSK, 16QAM, 64QAM
		משמר מרווח		1/4, 1/8, 1/16, 1/32
		FEC		1/2, 2/3, 3/4, 5/6, 7/8
		MER		& ge;42 dB
		תדר RF		50~960MHz, צעד של 1KHz
		RF החוצה		פלט של 8 ספקים לא סמוכים (מקסימום רוחב פס 192MHz)
		רמת פלט RF		-20~ +3dBm, צעד של 0.1db
	ATSC	תֶקֶן		ATSC A/53
		רוחב פס		6M
		קבוצת כוכבים		8VSB
		FEC		RS(208 188)+טרליס
		MER		& ge;40dB
		ACL		-55 dBc
		תדר RF		50~960MHz, צעד של 1KHz
		RF החוצה		פלט של 8 ספקים לא סמוכים (מקסימום רוחב פס 192MHz)
		רמת פלט RF		-20~+3dbm (עבור כל הספקים), צעדים של 0.5db
	ISDB-T	תֶקֶן		ARIB STD-B31
		רוחב פס		6M
		קבוצת כוכבים		QPSK, 16QAM, 64QAM
		משמר מרווח		1/32, 1/16, 1/8, 1/4
		הפצה מצב		2K, 4K, 8K
		תעריף קוד		1/2, 2/3, 3/4, 5/6, 7/8
		MER		& ge;40dB
		תדר RF		50~960MHz, צעד של 1KHz
		RF החוצה		פלט של 6 (או 16) ספקים לא סמוכים (רוחב פס מרבי 192MHz)
		רמת פלט RF		-20dBm~+3dBm, צעדים של 0.1dB
פלט זרם	פלט ASI 1 כמראה של אחד מנשאי פלט RF (אופציונלי) פלט 12 MPTS על UDP ו-RTP/RTSP כמראה של 12 ספקי DVB-C, 8 פלט MPTS על UDP ו-RTP/RTSP כמראה של 8 ספקי DVB-T/ATSC (אופציונלי) 6 פלט MPTS על UDP ו-RTP/RTSP כמראה של 6 ספקי ISDB-T (אופציונלי) פלט 16 MPTS על UDP ו-RTP/RTSP כמראה של 16 ספקי ISDB-T (אופציונלי) ממשק 1*1000M Base-T Ethernet, יציאת GE
תפקוד מערכת	ניהול רשת (WEB)
	שפה סינית ואנגלית
	שדרוג תוכנת Ethernet
שונות	מימד (W&פעמים;L&פעמים;H)		482 מ"מ&פעמים; 328 מ"מ&פעמים; 44 מ"מ
	סביבה		0~45℃(עבודה)；-20~80℃（אחסון）
	דרישות חשמל		AC 110V± 10%, 50/60Hz, AC 220± 10%, 50/60 הרץ
