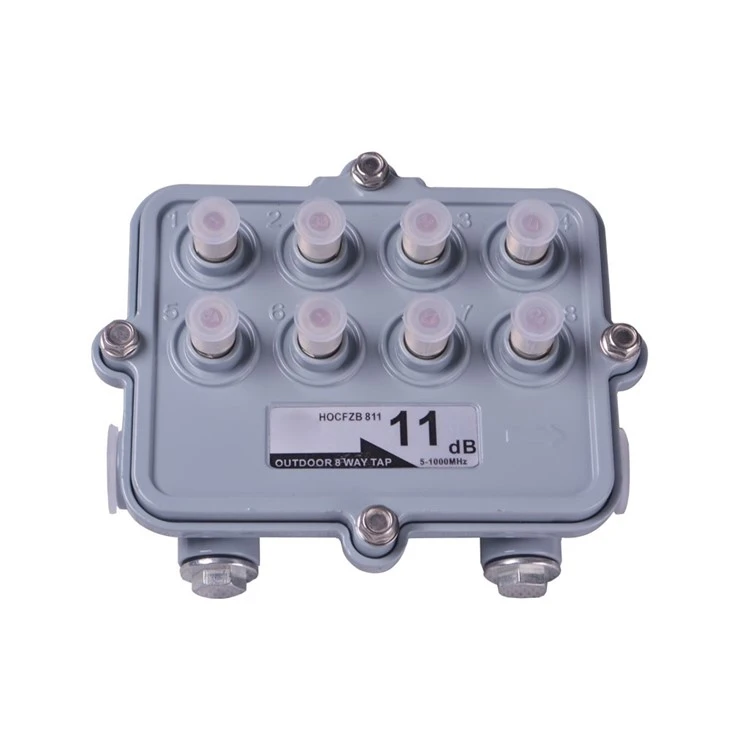

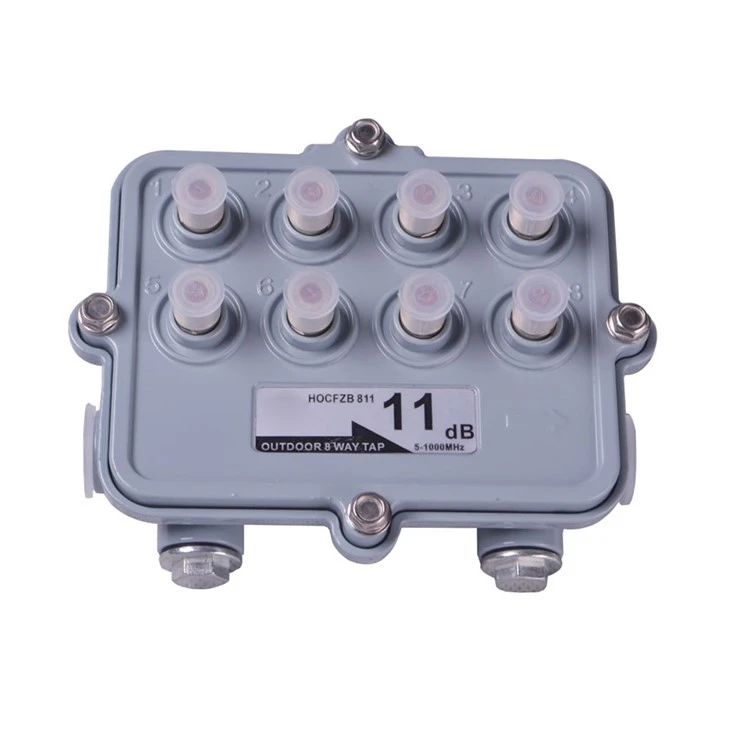

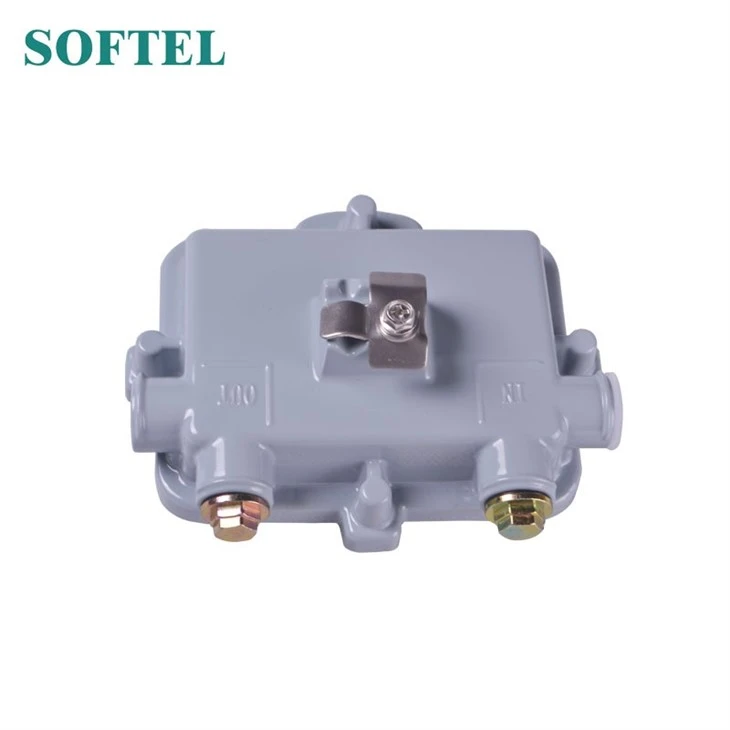

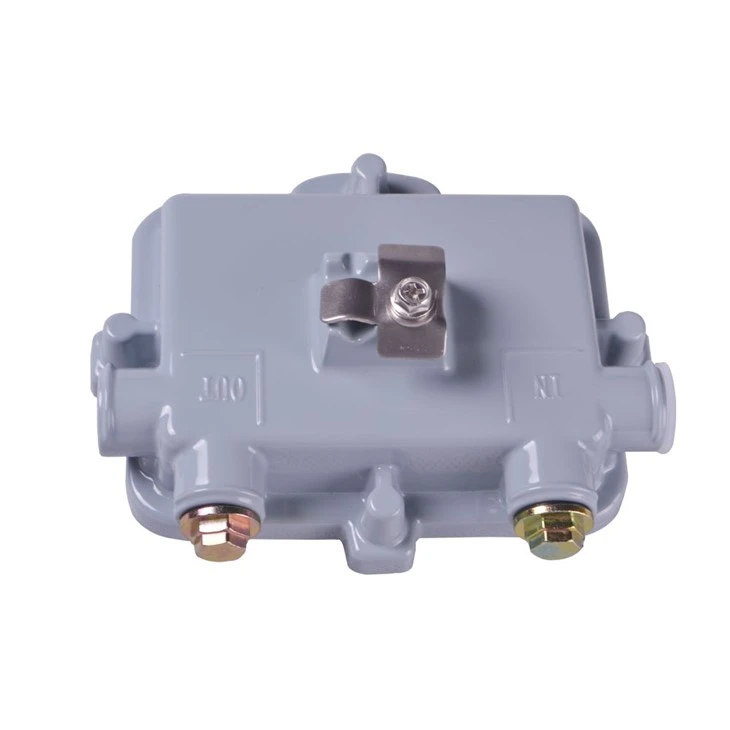

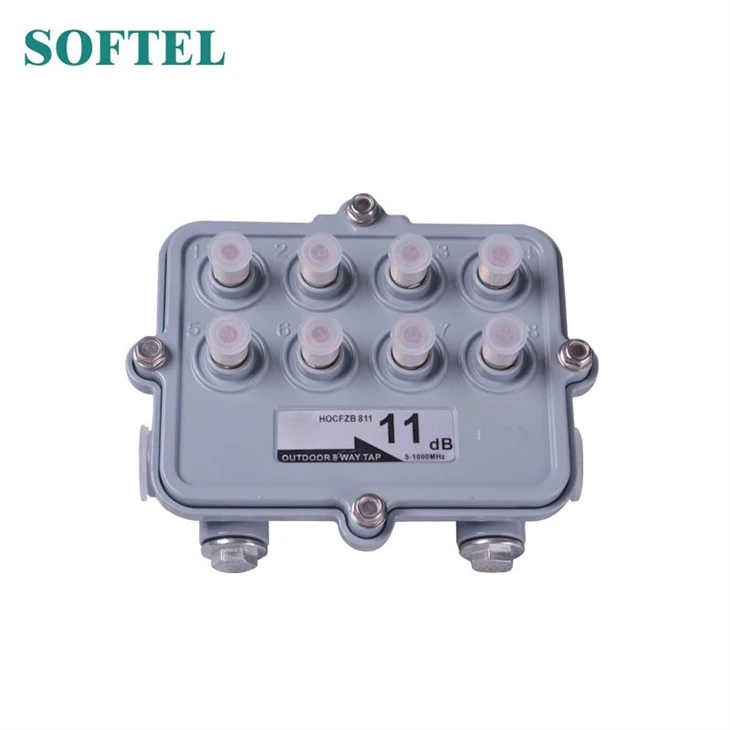

חוץ 8 דרך ברז
חוץ 8 WAY CATV TAP הוא מפצל טלוויזיה כבלים 8-כיווני חיצוני, שהוא מכשיר חלוקת אותות טלוויזיה בכבלים המותקן בחוץ. זה יכול להפיץ באופן שווה את אות הטלוויזיה בכבלים מכניסה אחת ל 8 יציאות הפלט תוך שמירה על היציבות והבידוד של האות בכל יציאה. יש לו מאפייני מגן לשימוש בחוץ, יכול להסתגל לתנאי אקלים שונים, והוא נמצא בשימוש נרחב בתרחישים של העברת אותות חיצוניים של רשתות טלוויזיה בכבלים.
העיקרון העובד של The Outdoor 8 Way Catv Tap מבוסס על חלוקת אותות וטכנולוגיית בידוד:

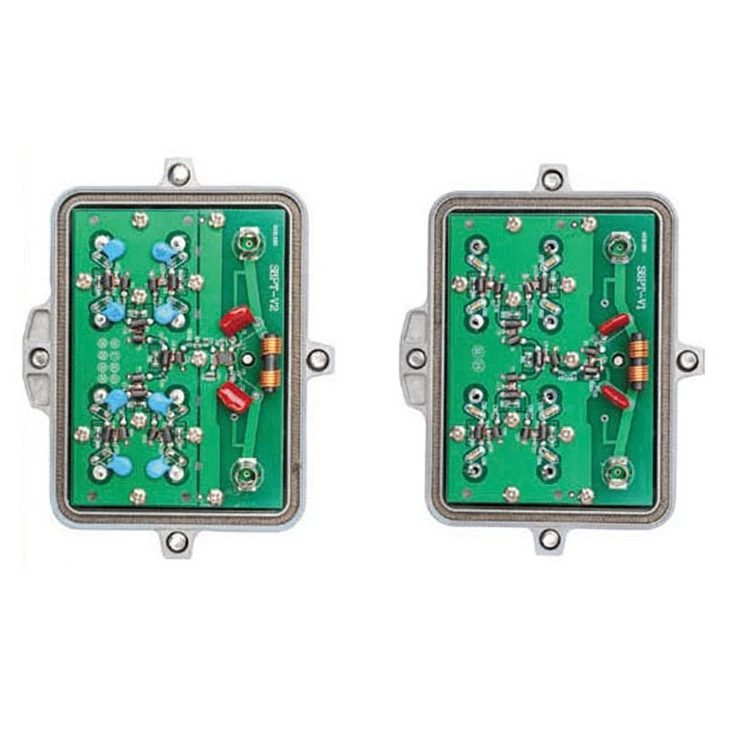

האות RF של טלוויזיה כבלים כבלים (כולל טלוויזיה, נתונים וכו ') נכנס לראשונה למעגל הצימוד הפנימי שלו, ובאמצעות תכנון תואם עכבה ספציפי, האות הראשי מופץ באופן שווה ל 8 יציאות הפלט בהתאם ליחס מראש כדי להבטיח שכל יציאה משיגה חוזק איתות יציב.
במקביל, למכשיר יש מרכיבי בידוד מובנים כדי למנוע הפרעות איתות בין כל יציאת פלט (כמו אינטראקציה של אותות החזרה), ומגן על המעגל הפנימי דרך מבני הגנה חיצוניים (כמו פגזים אטומים למים ועמידים לטמפרטורה) כדי להבטיח פעולה רציפה ויציבה בסביבה החיצונית.
תֵאוּר
1. אובדן הכנסה נמוך.
2. אובדן החזר גבוה ובידוד.
3 מעטפת אלומינינית, עמידה בפני קורוזיה.
4 דיור כבד עם עיצוב אטום למים ואנטי קורוזיה.
5. Shielding factor: >110 dB
ביצועים חשמליים של ברזי CATV חיצוניים
|
ערך ברז
|
db |
8 |
11 |
14 |
17 |
20 |
23 |
26 |
29 |
32 |
|
הכנסות
פנימה
(-db max) |
תדר (MHz) |
|||||||||
|
5 ~ 10 |
- |
3.2 |
1.6 |
1.0 |
0.6 |
0.5 |
0.5 |
0.4 |
0.4 |
|
|
11 ~ 300 |
- |
3.0 |
1.7 |
1.0 |
0.7 |
0.7 |
0.6 |
0.5 |
0.5 |
|
|
301 ~ 400 |
- |
3.2 |
1.9 |
1.3 |
0.9 |
0.9 |
0.8 |
0.5 |
0.5 |
|
|
401 ~ 450 |
- |
3.5 |
2.0 |
1.4 |
1.1 |
1.0 |
0.9 |
0.7 |
0.7 |
|
|
451 ~ 600 |
- |
3.7 |
2.2 |
1.5 |
1.2 |
1.1 |
1.0 |
0.8 |
0.8 |
|
|
601 ~ 750 |
- |
4.1 |
2.6 |
1.8 |
1.5 |
1.4 |
1.3 |
1.2 |
1.2 |
|
|
751 ~ 900 |
- |
4.5 |
3.0 |
2.2 |
1.7 |
1.7 |
1.5 |
1.4 |
1.4 |
|
|
901 ~ 1000 |
- |
4.9 |
3.5 |
2.5 |
2.0 |
2.0 |
1.8 |
1.7 |
1.6 |
|
|
ברז על אובדן
במכסה
(± 1.5dB) |
5 ~ 10 |
8.0 |
11.0 |
14.0 |
17.0 |
20.0 |
23.0 |
26.0 |
29.0 |
32.0 |
|
11 ~ 750 |
8.0 |
11.0 |
14.0 |
17.0 |
20.0 |
23.0 |
26.0 |
29.0 |
32.0 |
|
|
751 ~ 900 |
8.0 |
11.5 |
14.0 |
17.0 |
20.0 |
23.0 |
26.0 |
29.0 |
32.0 |
|
|
901 ~ 1000 |
8.0 |
11.5 |
14.5 |
17.0 |
20.0 |
23.0 |
26.0 |
29.0 |
32.0 |
|
|
TAP-TO-TAP
Lsolation
(db min) |
5 ~ 10 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
|
11 ~ 600 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
|
|
601 ~ 750 |
23 |
23 |
23 |
23 |
23 |
23 | 23 | 23 | 23 | |
| 751〜1000 | 20 | 18 | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
8 CATV sub-trunk taps, 11dB (optional), 5-1000mhz, RFI>110dB, כוח יציאת קלט/פלט דרך 10A, יציאת קלט/פלט UNEF 5/8 ", לחץ על יציאה נשית.
זמן להוביל
|
כמות (חתיכה) |
1-50 |
>50 |
|
EST. זמן (ימים) |
10 |
לנהל משא ומתן |
